6 .4 .4 Betonprüfhammer Modell ND/LD

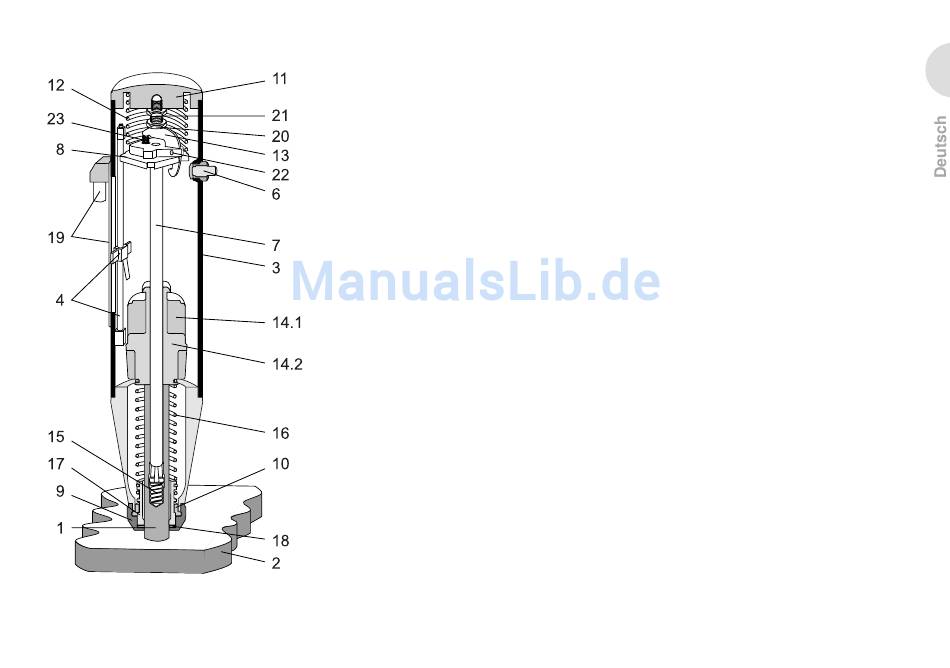

Fig. 6.2 Längsschnitt durch Betonprüfhammer
© 2006 Proceq SA
Legende:
1 Schlagbolzen
2 Prüffläche
3 Gehäuse komplett
4 Schleifer mit Stange
5 nicht belegt
6 Druckknopf komplett
7 Laufstange
8 Führungsscheibe
9 Kappe
10 zweiteiliger Ring
11 Deckel
12 Druckfeder
13 Klinke
14 Hammer: 14.1 Modell ND, 14.2 Modell LD
15 Rückstossfeder
16 Schlagfeder
17 Hülse
18 Filzring
19 Widerstandselement mit Anschlussbuchse
20 Schraube
21 Gegenmutter
22 Stift
23 Klinkenfeder
