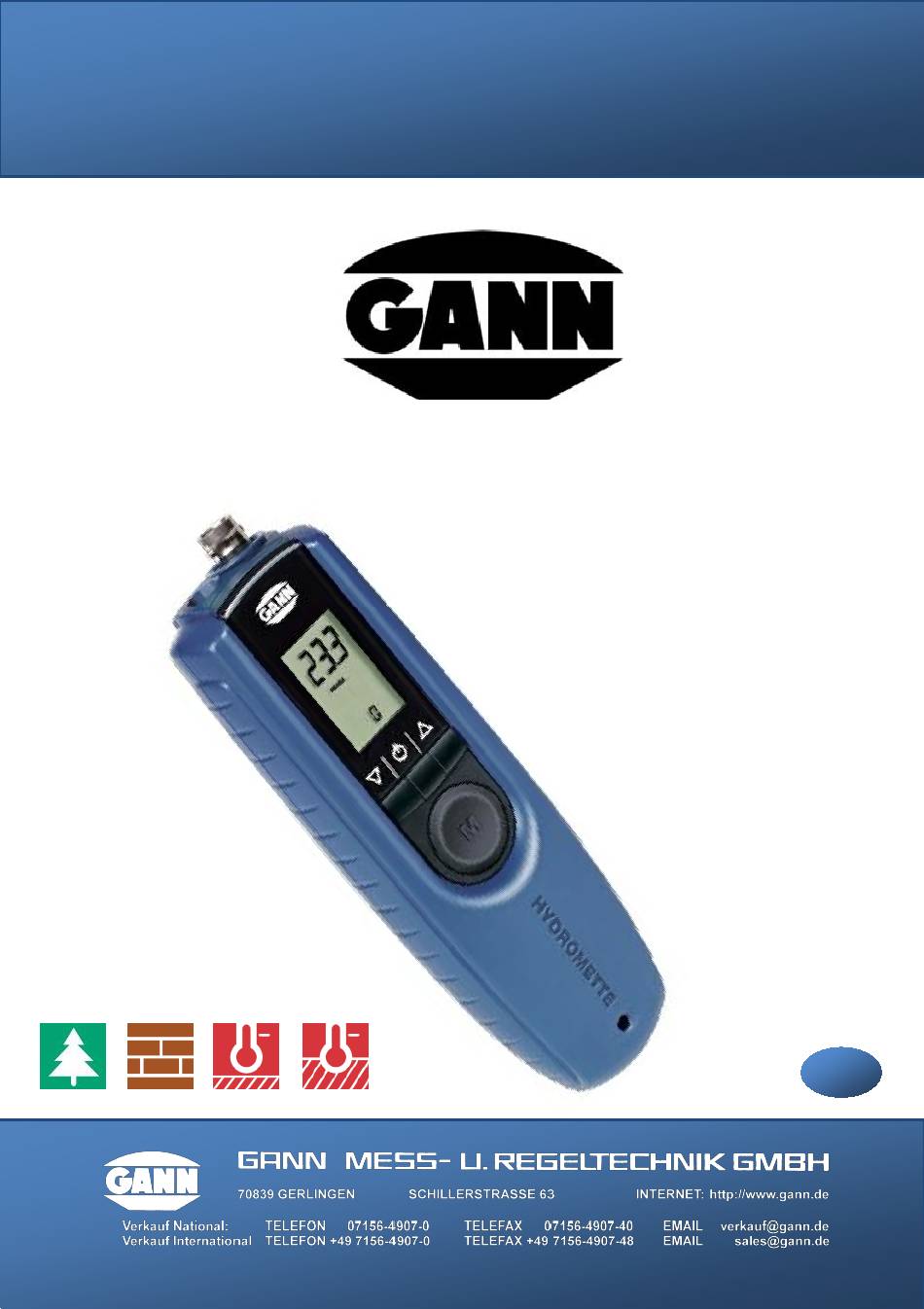

- Seite 1 Schnellstartanleitung Version 2.0 HYDROMETTE BL E Hydromette BL Compact TF...
- Seite 2 Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere. Zudem behält sich GANN Mess- u. Regeltechnik GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen.
- Seite 3 Inhaltsverzeichnis Vorwort ................. 4 Erläuterung der allgemeinen Warnhinweise ....... 5 Spezifische Warnhinweise ............5 Geräteaufbau und Tastenbelegung ........6 Displaysymbole ................7 Gerät ein- und ausschalten ............8 Einstellmenüs ................9 2.3.1 Messmenü (Hauptmenü) .......... 9 2.3.2 Materialeinstellung ..........10 Anhang ................
- Seite 4 1 Vorwort Diese Schnellstartanleitung enthält einen Überblick über die wichtigsten Funktionen der Hydromette BL E. Sie enthält nur Teile der rechtlichen und sicherheitsrelevanten Hinweise und wurde zur besseren Lesbarkeit gekürzt. Eine vollständige digitale Version der Bedienungsanleitung ist auf unserer Homepage im Downloadbereich verfügbar (in deutscher Sprache: pdf-Datei mit...
- Seite 5 Erläuterung der allgemeinen Warnhinweise dieser Bedienungsanleitung werden folgenden Gefahrenstufen verwendet, potenzielle Gefahrensituationen wichtige Sicherheitsvorschriften hinzuweisen: Gefahrenstufe Beschreibung Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tode oder zu schweren, irreversiblen Verletzungen führen wird. GEFAHR Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tode oder zu schweren, irreversiblen Verletzungen führen könnte.
- Seite 6 2 Geräteaufbau und Tastenbelegung BNC-Buchse 3,5 mm- Klinkenbuchse LCD-Segment-Display Auf-Taste Ein- / Aus- Taste Ab-Taste Mess-Taste („M“-Taste) Mini-USB Schnittstelle gültig ab Januar 2025 Abbildung 2-1: Frontansicht der Hydromette BL E ® Version 2.0 Hydromette BL E...
- Seite 7 Displaysymbole Materialfeuchte in Gewichts-% oder CM-% „Hold“-Symbol Materialkennzahl Baustoff-Symbol Abbildung 2-2: Symbole Hauptmenü Symbole für Minimal- / Maximalwertanzeige Anzeige der oberen und unteren Material- grenzen („HI“ und “LO“) Batteriestand-Anzeige Materialkennzahl „0“ u. Messmodus-Symbol „r“ (resistiv) für die Wider- standsmessung Holz-Symbol Abbildung 2-3: Sonstige Symbole resistive Messung ®...
- Seite 8 Hier kann der Messvorgang durchgeführt werden (siehe Kapitel 2.3.1. „Messmenü / Hauptmenü“). Standardmäßig wird die Hydromette BL E mit der Material- kennzahl „r 0“ (Widerstandsmessung bzw. resistive Messung in Digits) als Werkseinstellung ausgeliefert. Letzter Messwert in Digits „Hold“-Symbol - Messwert...
- Seite 9 Einstellmenüs Durch wiederholtes Drücken der „Ab“-Taste können folgende Menüpunkte nacheinander gewählt werden: 1. Messmenü (Hauptmenü): Hier kann der Messvorgang durchgeführt werden. 2. Materialeinstellung: Hier können die verschiedenen Materialsorten gewählt werden. 3. Maximalwertanzeige: Hier wird der größte gemessene Wert angezeigt. 4. Minimalwertanzeige: Hier wird der kleinste gemessene Wert angezeigt.
- Seite 10 Durch Drücken der Taste „M“ (> 2 Sekunden) wird eine neue Messung gestartet. Während des Messvorgangs verschwindet das Symbol „Hold“ in der Anzeige. Nach Loslassen der „M“-Taste wird der Messwert gehalten und automatisch im Ring-Speicher gespeichert. Dabei wird der älteste gespeicherte Wert überschrieben. Das Symbol „Hold“...
- Seite 11 Durch anschließendes einmaliges Drücken der „Ab“-Taste gelangen Sie zur Material-Einstellung. Soll nun die Einstellung für das Material geändert werden, muss die „M“-Taste kurz (< 1 Sekunde) gedrückt werden. Die Display-Anzeige blinkt und kann mit den Tasten „Auf“ und „Ab“ eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes (<...
- Seite 12 Zementestrich in CM % Kalksandstein in Gew.-% Styropor in Gew.-% Anhydritestrich in CM % Gasbeton (Hebel) in Gew.-% Gipsestrich in Gew.-% Gipsestrich ich CM-% Gipsputz in CM % Kalkmörtel in CM % Kork gepresst in Gew.-% Steinholz nach DIN in Gew.-% Zementmörtel in CM % Gasbeton (YtongPPW4) in Gew.-% Backstein-Ziegel in Gew.-%...
