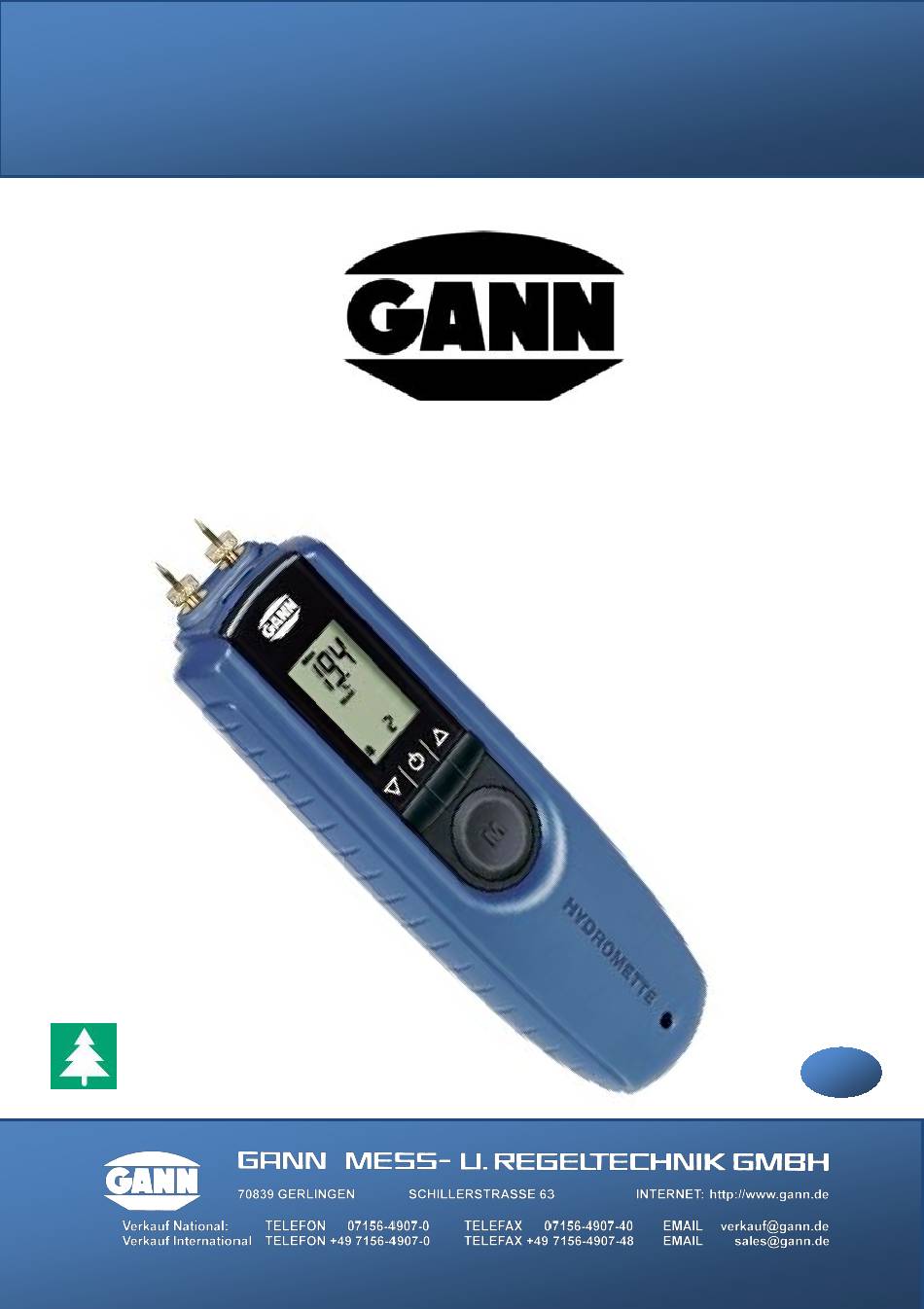

- Seite 1 Schnellstartanleitung Version 1.0 HYDROMETTE BL COMPACT S Hydromette BL Compact TF...
- Seite 2 Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere. Zudem behält sich GANN Mess- u. Regeltechnik GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen.
- Seite 3 Inhaltsverzeichnis Vorwort ................. 4 Erläuterung der allgemeinen Warnhinweise ...... 5 Spezifische Warnhinweise ..........5 Geräteaufbau und Tastenbelegung ........6 Displaysymbole ..............7 Gerät ein- und ausschalten ..........8 Einstellmenüs ..............9 2.3.1 Messmenü (Hauptmenü) .......... 9 2.3.2 Materialeinstellung ..........11 Anhang ................
- Seite 4 1 Vorwort Diese Schnellstartanleitung enthält einen Überblick über die wichtigsten Funktionen der Hydromette BL Compact S. Sie enthält nur Teile der rechtlichen und sicherheitsrelevanten Hinweise und wurde zur besseren Lesbarkeit gekürzt. Eine vollständige digitale Version der Bedienungsanleitung ist auf unserer Homepage im Downloadbereich verfügbar (in deutscher Sprache: pdf-Datei mit...
- Seite 5 1.1 Erläuterung der allgemeinen Warnhinweise dieser Schnellstartanleitung werden folgenden Gefahrenstufen verwendet, potenzielle Gefahrensituationen wichtige Sicherheitsvorschriften hinzuweisen: Gefahrenstufe Beschreibung Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tode oder zu schweren, irreversiblen Verletzungen führen wird. GEFAHR Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tode oder zu schweren, irreversiblen Verletzungen führen könnte.
- Seite 6 2 Geräteaufbau und Tastenbelegung Messspitzen LCD-Segment-Display Auf-Taste Ein- / Aus- Taste Ab-Taste Mess-Taste („M“-Taste) Abbildung 2-1: Ansicht der Hydromette BL Compact S ® Version 1.0 Hydromette BL Compact S...
- Seite 7 2.1 Displaysymbole Materialfeuchte in Gewichts-% „Hold“-Symbol Holz-Symbol Materialkennzahl Abbildung 2-2: Symbole Hauptmenü Symbole für Minimal- / Maximalwertanzeige Batteriestand-Anzeige Abbildung 2-3: Sonstige Symbole ® Hydromette BL Compact S Version 1.0...
- Seite 8 2.2 Gerät ein- und ausschalten Durch Drücken der „Ein / Aus“-Taste wird das Gerät ein- und ausgeschaltet . Das Gerät startet im Messmenü bzw. Hauptmenü. Hier kann der Messvorgang durchgeführt werden (siehe Kapitel 2.3.1. „Messmenü / Hauptmenü“). Letzter Messwert in Gewichts-% „Hold“-Symbol - Messwert wird...
- Seite 9 2.3 Einstellmenüs Durch wiederholtes Drücken der „Ab“-Taste können folgende Menüpunkte nacheinander gewählt werden: 1. Messmenü (Hauptmenü): Hier kann der Messvorgang durchgeführt werden. 2. Materialeinstellung: Hier kann die Materialauswahl getroffen werden. 3. Maximalwertanzeige: Hier wird der größte gemessene Wert angezeigt. 4. Minimalwertanzeige: Hier wird der kleinste gemessene Wert angezeigt.
- Seite 10 Während des Messvorgangs verschwindet das Symbol „Hold“ in der Anzeige. Nach Loslassen der „M“-Taste wird der Messwert gehalten, das Symbol „Hold“ wird wieder angezeigt. Ist der neue Messwert größer als der bisherige Maximalwert, erscheint „Max“ blinkend auf dem Display. Soll der neue Wert übernommen werden, muss die „M“-Taste kurz (<...
- Seite 11 2.3.2 Materialeinstellung In diesem Menü kann die Material- Auswahl getroffen werden. Die entsprechenden Materialkennzahlen entnehmen Sie bitte der Material-Tabelle bzw. der Holzsorten-Tabelle im Anhang. Angezeigt werden die eingestellte Materialkennzahl und das Symbol für Holzfeuchte. Um die Material-Einstellungen vornehmen zu können, muss das Gerät eingeschaltet sein und sich im Messmenü...
- Seite 12 3 Anhang 3.1 Material-Tabelle Auswertung erfolgt in: Hartholz Holzfeuchte in Gew.-% / atro Weichholz Holzfeuchte in Gew.-% / atro Hartholz Holzfeuchte in % Wassergehalt Weichholz Holzfeuchte in % Wassergehalt 3.2 Holzsorten-Tabelle Ahorn Fichte Birke Föhre, Kiefer Birnbaum Kastanie, (Edel-, Ross-) Buche, (Weiß-, Rot-) Kirschbaum Douglasie...
