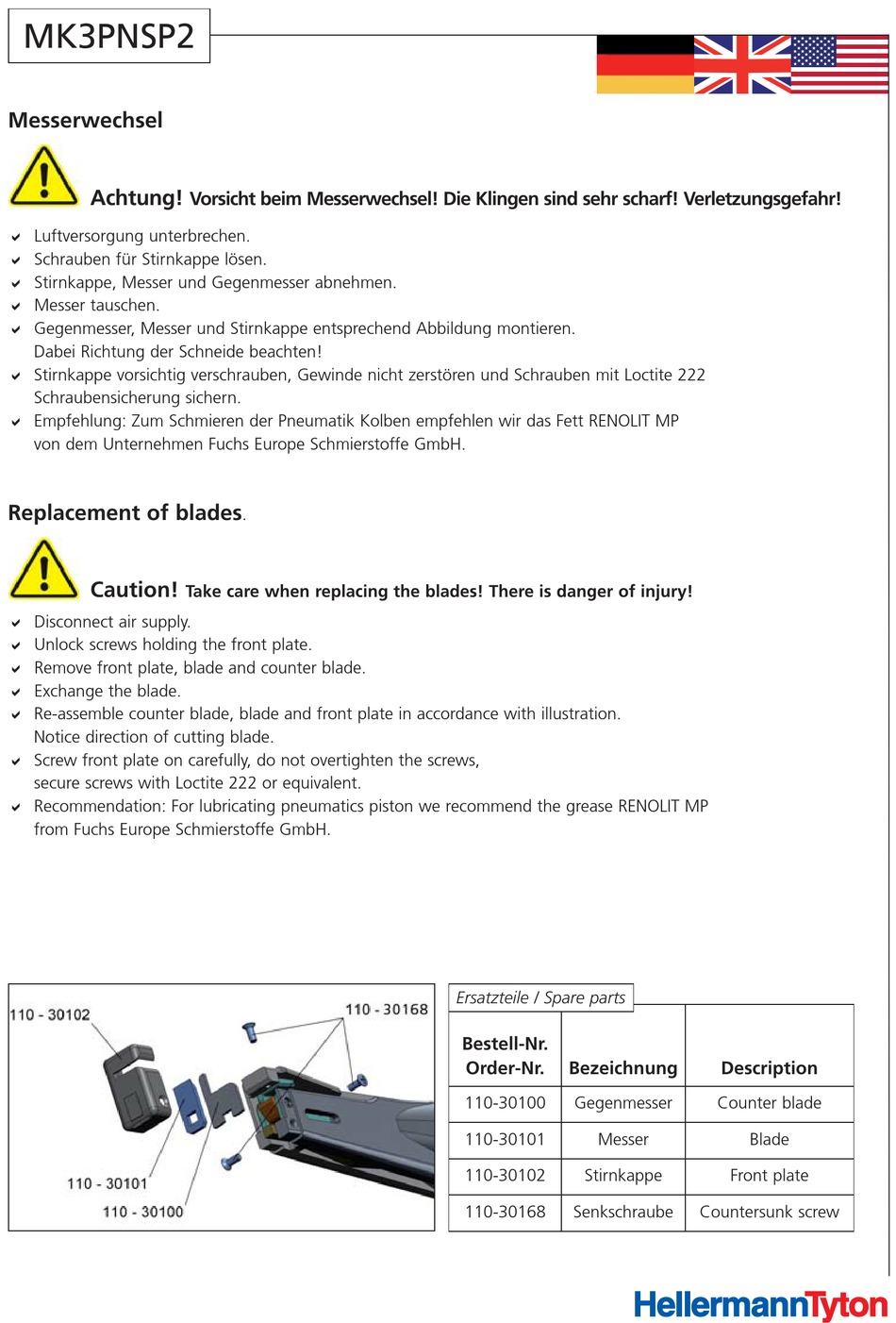

MK3PNSP2
Messerwechsel
Achtung!
.
a Luftversorgung unterbrechen.
a Schrauben für Stirnkappe lösen.
a Stirnkappe, Messer und Gegenmesser abnehmen.
a Messer tauschen.
a Gegenmesser, Messer und Stirnkappe entsprechend Abbildung montieren.
Dabei Richtung der Schneide beachten!
a Stirnkappe vorsichtig verschrauben, Gewinde nicht zerstören und Schrauben mit Loctite 222
Schraubensicherung sichern.
a Empfehlung: Zum Schmieren der Pneumatik Kolben empfehlen wir das Fett RENOLIT MP
von dem Unternehmen Fuchs Europe Schmierstoffe GmbH.
Replacement of blades
Caution!
a Disconnect air supply.
a Unlock screws holding the front plate.
a Remove front plate, blade and counter blade.
a Exchange the blade.
a Re-assemble counter blade, blade and front plate in accordance with illustration.
Notice direction of cutting blade.
a Screw front plate on carefully, do not overtighten the screws,
secure screws with Loctite 222 or equivalent.
a Recommendation: For lubricating pneumatics piston we recommend the grease RENOLIT MP
from Fuchs Europe Schmierstoffe GmbH.
Vorsicht beim Messerwechsel! Die Klingen sind sehr scharf! Verletzungsgefahr!
.
Take care when replacing the blades! There is danger of injury!
Ersatzteile / Spare parts
Bestell-Nr.
Order-Nr.
Bezeichnung
110-30100
Gegenmesser
110-30101
Messer
110-30102
Stirnkappe
110-30168
Senkschraube
Description
Counter blade
Blade
Front plate
Countersunk screw
