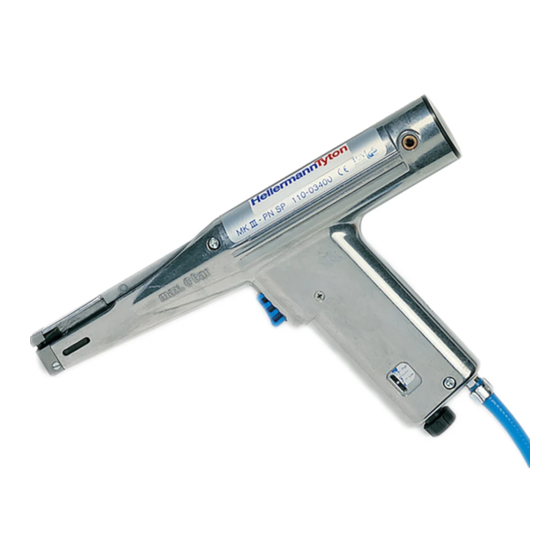

MK3PNSP2
Betriebsanleitung
Operating instructions
Vorwort
Vor der ersten Benutzung des pneumatischen Bündelwerkzeuges MK3PNSP2 ist die Betriebsanleitung aufmerksam
durchzulesen. HellermannTyton haftet nicht für Schäden und deren Folgen, die durch unsachgemäße Bedienung
oder Benutzung des Bündelwerkzeuges entstehen.
General
Please read the operating instructions carefully before using the tension tool MK3PNSP2. We are not liable for any
damage and claims arising from the improper operation or use of the tension tool.
Kontakt / Contact
HellermannTyton GmbH
Großer Moorweg 45, D-25436 Tornesch
Telefon: +49 4122/701-1, Fax: +49 4122/701-400
E-Mail: info@HellermannTyton.de
Internet: www.HellermannTyton.de
Oder die HellermannTyton Niederlassung in Ihrer Nähe.
Or your local HellermannTyton representative.
Technische Änderungen vorbehalten. Ausgabe 04/2011
Due to technical improvements specifications may be altered without notice 04/2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HellermannTyton MK3PNSP2
Inhaltszusammenfassung für HellermannTyton MK3PNSP2
- Seite 1 Benutzung des Bündelwerkzeuges entstehen. General Please read the operating instructions carefully before using the tension tool MK3PNSP2. We are not liable for any damage and claims arising from the improper operation or use of the tension tool. Kontakt / Contact HellermannTyton GmbH Großer Moorweg 45, D-25436 Tornesch...
-
Seite 2: Sicherheitshinweise
Es liegt in der Verantwortung des Anwenders, einen geeigneten Druckluftschlauch zu verwenden. a Vor jeder Reparatur, Wartung und/oder Austausch von Teilen und nach Beenden der Arbeit mit dem MK3PNSP2 ist grundsätzlich die Druckluftzufuhr zu unterbrechen und der Schlauch von der Druckluftzufuhr zu lösen. -
Seite 3: Safety Instructions
It is in the responsibility of the operator to use a suitable compressed air hose a Disconnect the air supply and always after finishing the work with the MK3PNSP2 before doing any repairs or maintenance to tool from the compressed air supply. -
Seite 4: Technische Daten
556 g Description The HellermannTyton tension tool is designed for applying inside and outside serrated cable ties to bundles of cables or other elements. The tension tool is pneumatically driven. The tensioning system allows fine adjustment within three main settings. -
Seite 5: Bedienung
MK3PNSP2 Inbetriebnahme Verarbeitungswerkzeug auspacken und auf äußere Schäden und Vollständigkeit überprüfen. Transportschäden sind sofort dem jeweils anliefernden Unternehmen schriftlich zu melden. Reklamationen werden nur bei sofortiger Benachrichtigung betrachtet a Das Verarbeitungswerkzeug ist mit einem Druckluftschlauch von 4 mm Innendurchmesser versehen. -
Seite 6: Zugkrafteinstellungen
MK3PNSP2 Zugkrafteinstellungen a Mit dem Einstellknopf wird die Zugkraft eingestellt. Der gesamte Bereich ist innerhalb der 3 Grobstufen in 125 Feinstufen einstellbar. a Drehen des Einstellknopfes rechtsherum (im Uhrzeigersinn) a Zugkraft wird größer a Drehen des Einstellknopfes linksherum (gegen Uhrzeigersinn) a Zugkraft wird geringer a Das Schneiden und Zurückgehen des Zugkolbens in Ausgangsposition erfolgt mit... - Seite 7 MK3PNSP2 Messerwechsel Achtung! Vorsicht beim Messerwechsel! Die Klingen sind sehr scharf! Verletzungsgefahr! a Luftversorgung unterbrechen. a Schrauben für Stirnkappe lösen. a Stirnkappe, Messer und Gegenmesser abnehmen. a Messer tauschen. a Gegenmesser, Messer und Stirnkappe entsprechend Abbildung montieren. Dabei Richtung der Schneide beachten! a Stirnkappe vorsichtig verschrauben, Gewinde nicht zerstören und Schrauben mit Loctite 222...
- Seite 8 MK3PNSP2 B I T T E S C H U T Z B R I L L E T R A G E N P L E A S E W E A R S A F E T Y G L A S S E S HellermannTyton GmbH Großer Moorweg 45...
