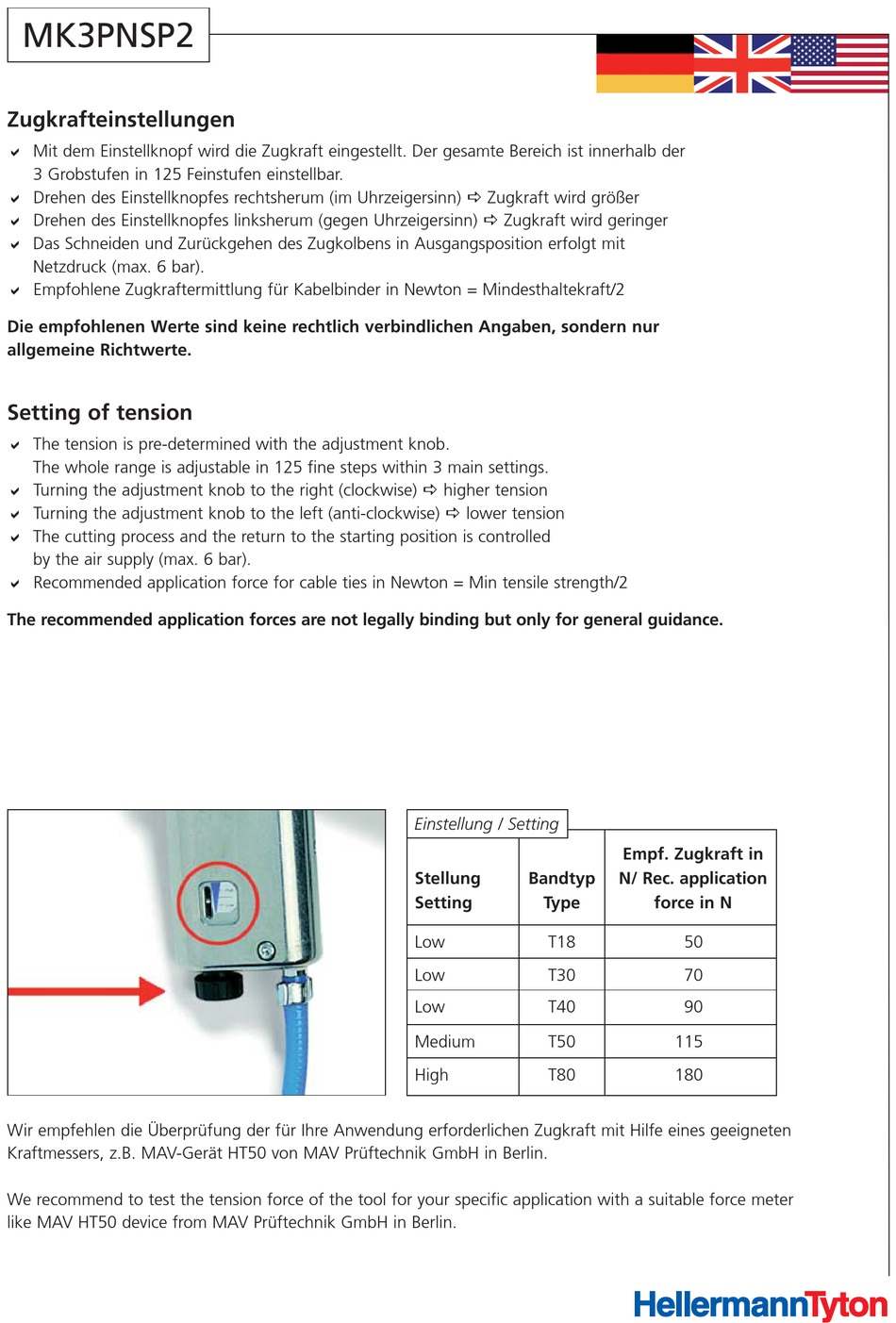

MK3PNSP2
Zugkrafteinstellungen
a Mit dem Einstellknopf wird die Zugkraft eingestellt. Der gesamte Bereich ist innerhalb der
3 Grobstufen in 125 Feinstufen einstellbar.
a Drehen des Einstellknopfes rechtsherum (im Uhrzeigersinn) a Zugkraft wird größer
a Drehen des Einstellknopfes linksherum (gegen Uhrzeigersinn) a Zugkraft wird geringer
a Das Schneiden und Zurückgehen des Zugkolbens in Ausgangsposition erfolgt mit
Netzdruck (max. 6 bar).
a Empfohlene Zugkraftermittlung für Kabelbinder in Newton = Mindesthaltekraft/2
Die empfohlenen Werte sind keine rechtlich verbindlichen Angaben, sondern nur
allgemeine Richtwerte.
Setting of tension
a The tension is pre-determined with the adjustment knob.
The whole range is adjustable in 125 fine steps within 3 main settings.
a Turning the adjustment knob to the right (clockwise) a higher tension
a Turning the adjustment knob to the left (anti-clockwise) a lower tension
a The cutting process and the return to the starting position is controlled
by the air supply (max. 6 bar).
a Recommended application force for cable ties in Newton = Min tensile strength/2
The recommended application forces are not legally binding but only for general guidance.
Wir empfehlen die Überprüfung der für Ihre Anwendung erforderlichen Zugkraft mit Hilfe eines geeigneten
Kraftmessers, z.B. MAV-Gerät HT50 von MAV Prüftechnik GmbH in Berlin.
We recommend to test the tension force of the tool for your specific application with a suitable force meter
like MAV HT50 device from MAV Prüftechnik GmbH in Berlin.
Einstellung / Setting
Stellung
Bandtyp
Setting
Type
Low
T18
Low
T30
Low
T40
Medium
T50
High
T80
Empf. Zugkraft in
N/ Rec. application
force in N
50
70
90
115
180
