6. Montieren Sie das Laufrad mit der konische Hülse auf der Welle.

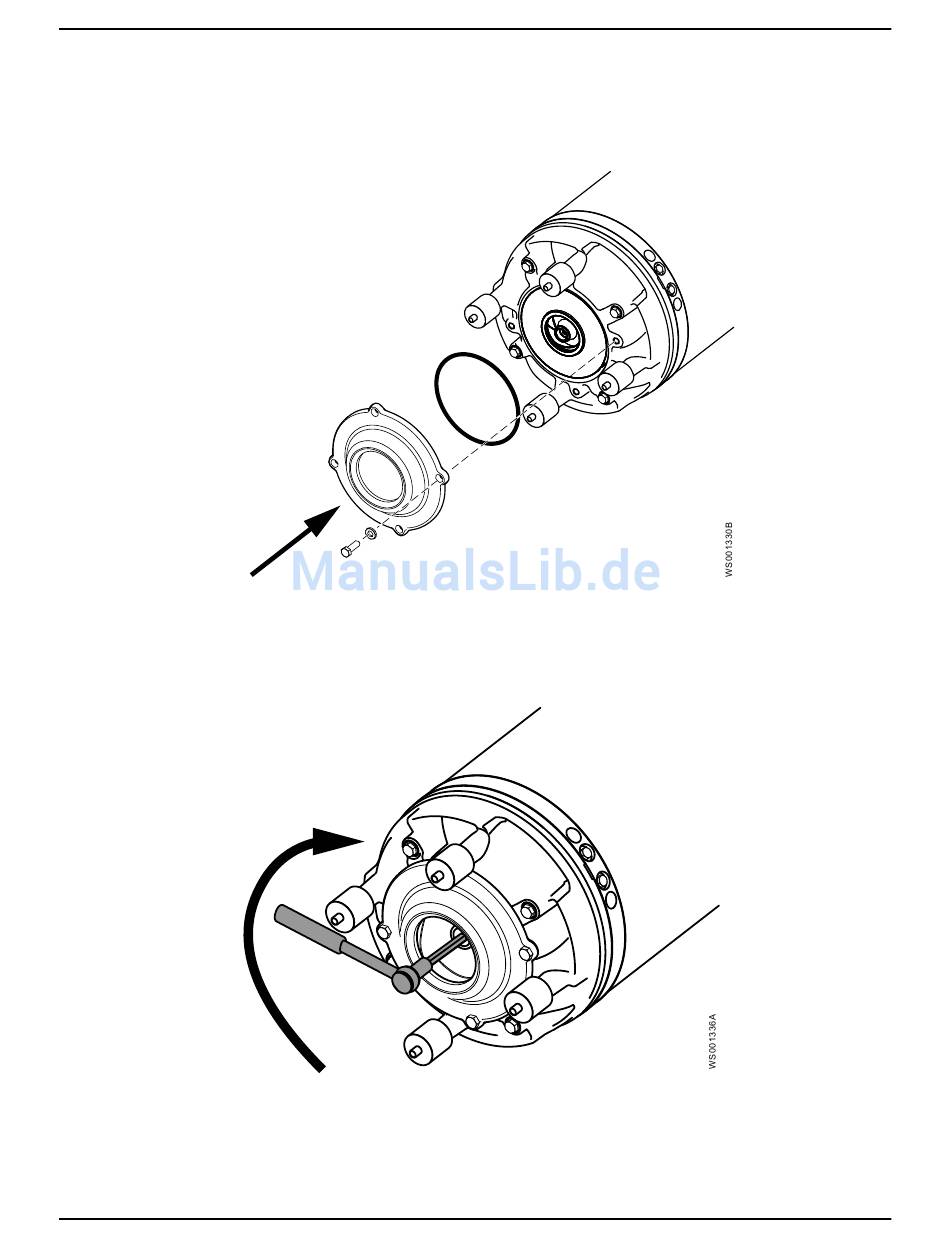

7. Montieren Sie die Ansaugabdeckung mit den O-Ringen und ziehen Sie diese
8. Die Stellschraube im Uhrzeigersinn drehen, bis das Laufrad den Saugdeckel
9. Befestigung des Laufrades:
8105.082/182 Master Montage-, Betriebs- und Wartungshandbuch
Stellen Sie sicher, dass die konische Hülse im Laufrad aufsitzt.
fest.
Anzugsmoment: 44 Nm (32,5 ft-lbs)
berührt.Ziehen Sie eine weitere Achtelumdrehung an (1/8, 45°).
Dies dient dazu, im nächsten Schritt sicherzustellen, dass der Abstand
zwischen Laufrad und Ansaugabdeckung korrekt ist.
Verwenden Sie einen 10-mm-Sechskantaufsatz (Innensechskant).
a) Setzen Sie die Unterlegscheibe auf die Laufradschraube.
b) Blockieren Sie das Laufrad, um eine Drehung zu verhindern.
Verwenden Sie eine Zange, einen Schraubendreher oder Ähnliches.
c) Ziehen Sie die Laufradschraube an.
Wartung
41
