3.6 Geräteaufbau

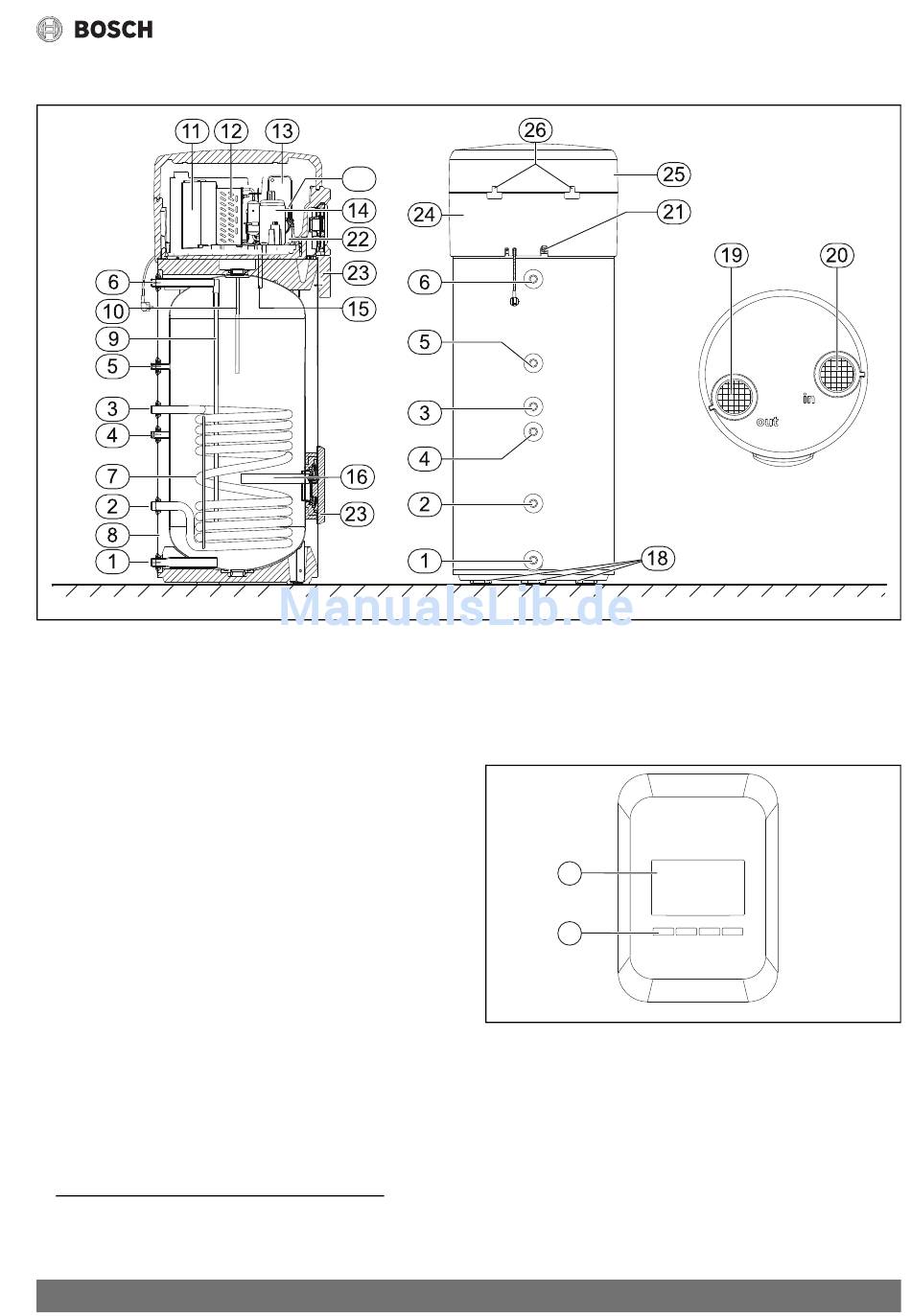

Bild 3 Wärmepumpe
[1] Eintritt Kaltwasser - R1" (AG)
[2] Ausgang Heizwendel - R1"
[3] Eingang Heizwendel - R1"
[4] Tauchhülse für Temperaturfühler (Temperatur für Rege-
lung der Solaranlage oder des Heizgeräts)
[5] Eingang Zirkulationsleitung - R3/4" (AG)
[6] Austritt Warmwasser - R1" (AG)
1)
[7] Wärmetauscher
[8] Wärmedämmung
[9] Eintritt Wasser in Verflüssiger
[10] Austritt Wasser aus Verflüssiger
[11] Gebläse
[12] Verdampfer
[13] Verflüssiger (Wärmetauscher Kältemittel/Wasser)
[14] Verdichter
[15] Warmwassertemperaturfühler
[16] Magnesium-Anode
[17] Elektrischer Zuheizer
[18] Stellfüße (3x)
[19] Öffnung Luftauslass
[20] Öffnung Luftansaugung
[21] Austritt Kondensat
[22] Umwälzpumpe
1) nur für CS5000DW 270-3 CF...
Compress 5000 DW – 6 720 820 914 (2018/01)
17
1)
(AG)
1)
(AG)
[23] Schutzabdeckung vorne
[24] Gehäusering
[25] Gehäusedeckel
[26] Befestigung Gehäusedeckel
1
2
Bild 4 Bedienfeld
[1] Anzeige
[2] Einstelltasten
