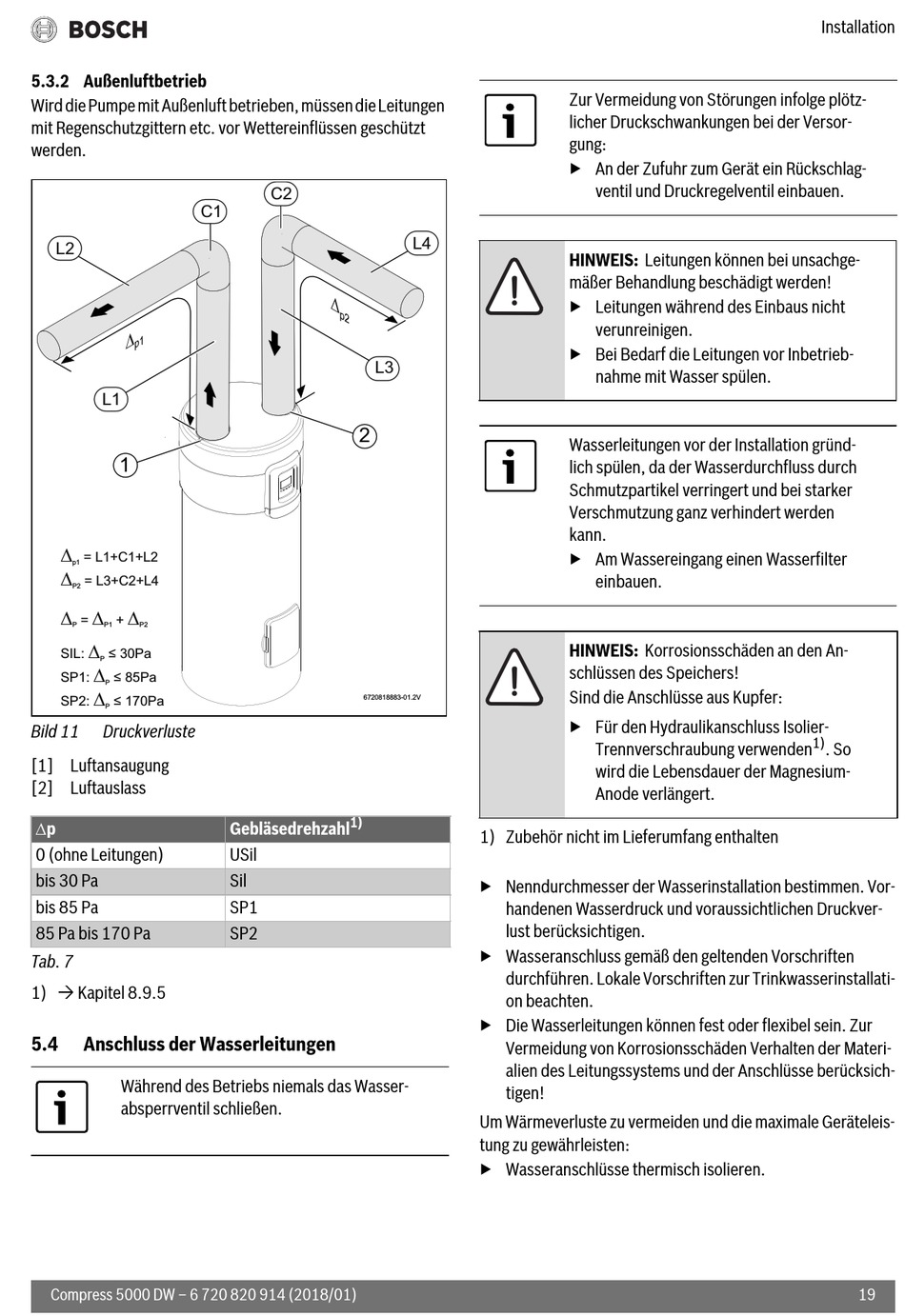

5.3.2 Außenluftbetrieb
Wird die Pumpe mit Außenluft betrieben, müssen die Leitungen
mit Regenschutzgittern etc. vor Wettereinflüssen geschützt
werden.
C1
L2
D
p 1
L1
1
D
= L1+C1+L2
p1
D
= L3+C2+L4
P2
D D
D
=
+
P
P1
P2
D
SIL:
≤
30Pa
P
D
SP1:
≤
85
Pa
P
D
SP2:
≤
17
0Pa
P
Bild 11
Druckverluste
[1] Luftansaugung
[2] Luftauslass
p
0 (ohne Leitungen)
bis 30 Pa
bis 85 Pa
85 Pa bis 170 Pa
Tab. 7
1) Kapitel 8.9.5
5.4
Anschluss der Wasserleitungen
Während des Betriebs niemals das Wasser-
absperrventil schließen.
Compress 5000 DW – 6 720 820 914 (2018/01)
C2
D
p 2
L3
2
6720818883-01. V
1)
Gebläsedrehzahl
USil
Sil
SP1
SP2
Zur Vermeidung von Störungen infolge plötz-
licher Druckschwankungen bei der Versor-
gung:
▶ An der Zufuhr zum Gerät ein Rückschlag-
L4
HINWEIS: Leitungen können bei unsachge-
mäßer Behandlung beschädigt werden!
▶ Leitungen während des Einbaus nicht
▶ Bei Bedarf die Leitungen vor Inbetrieb-
Wasserleitungen vor der Installation gründ-
lich spülen, da der Wasserdurchfluss durch
Schmutzpartikel verringert und bei starker
Verschmutzung ganz verhindert werden
kann.
▶ Am Wassereingang einen Wasserfilter
HINWEIS: Korrosionsschäden an den An-
schlüssen des Speichers!
Sind die Anschlüsse aus Kupfer:
2
▶ Für den Hydraulikanschluss Isolier-
1) Zubehör nicht im Lieferumfang enthalten
▶ Nenndurchmesser der Wasserinstallation bestimmen. Vor-
handenen Wasserdruck und voraussichtlichen Druckver-
lust berücksichtigen.
▶ Wasseranschluss gemäß den geltenden Vorschriften
durchführen. Lokale Vorschriften zur Trinkwasserinstallati-
on beachten.
▶ Die Wasserleitungen können fest oder flexibel sein. Zur
Vermeidung von Korrosionsschäden Verhalten der Materi-
alien des Leitungssystems und der Anschlüsse berücksich-
tigen!
Um Wärmeverluste zu vermeiden und die maximale Geräteleis-
tung zu gewährleisten:
▶ Wasseranschlüsse thermisch isolieren.
ventil und Druckregelventil einbauen.
verunreinigen.
nahme mit Wasser spülen.
einbauen.
Trennverschraubung verwenden
wird die Lebensdauer der Magnesium-
Anode verlängert.
Installation
1)
. So
19
