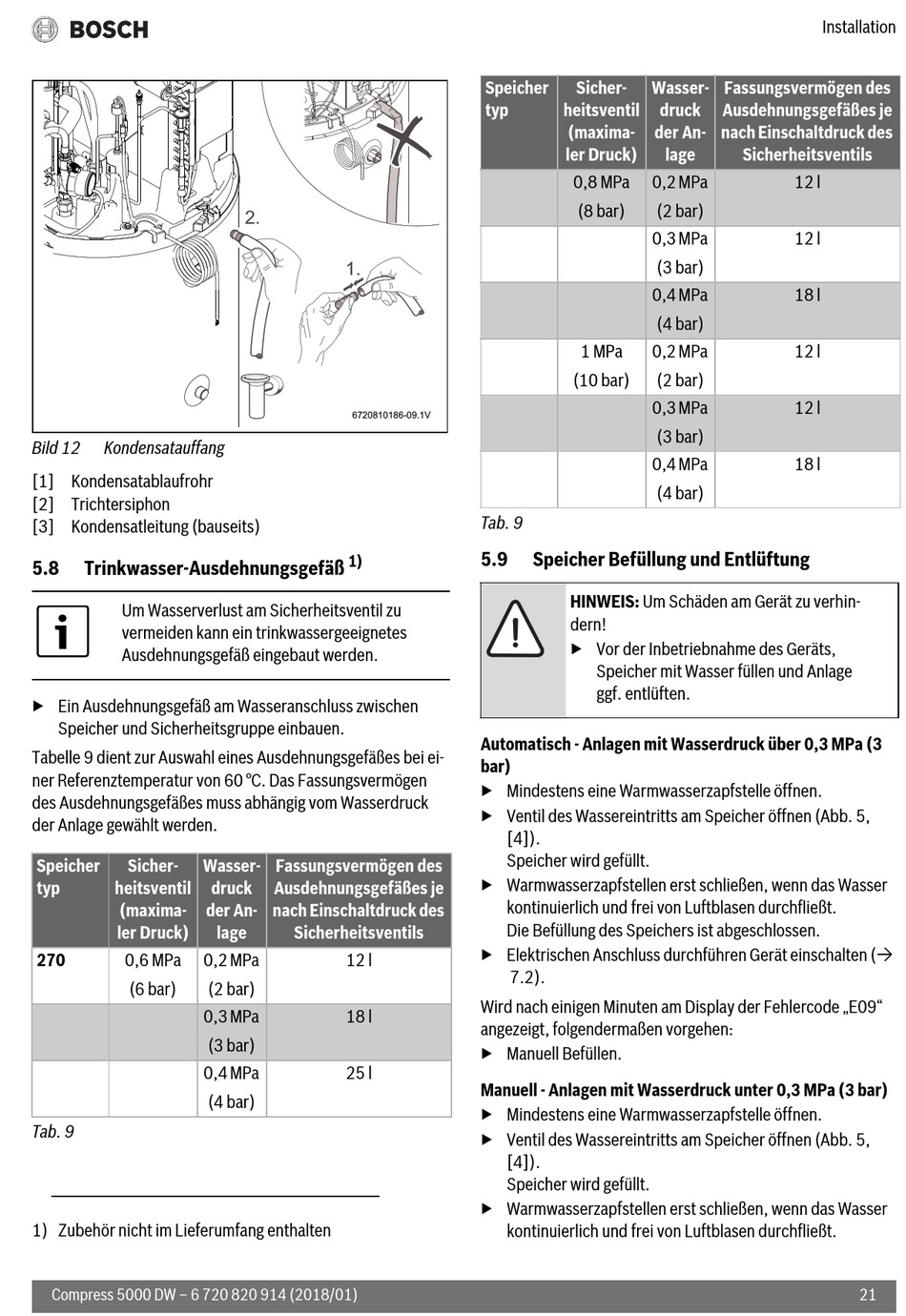

Bild 12 Kondensatauffang
[1] Kondensatablaufrohr
[2] Trichtersiphon
[3] Kondensatleitung (bauseits)
5.8 Trinkwasser-Ausdehnungsgefäß
Um Wasserverlust am Sicherheitsventil zu
vermeiden kann ein trinkwassergeeignetes
Ausdehnungsgefäß eingebaut werden.
▶ Ein Ausdehnungsgefäß am Wasseranschluss zwischen
Speicher und Sicherheitsgruppe einbauen.
Tabelle 9 dient zur Auswahl eines Ausdehnungsgefäßes bei ei-
ner Referenztemperatur von 60 °C. Das Fassungsvermögen
des Ausdehnungsgefäßes muss abhängig vom Wasserdruck
der Anlage gewählt werden.
Speicher Sicher- Wasser-
typ heitsventil
(maxima-
ler Druck)
270 0,6 MPa 0,2 MPa
(6 bar)
0,3 MPa
0,4 MPa
Tab. 9
1) Zubehör nicht im Lieferumfang enthalten
Compress 5000 DW – 6 720 820 914 (2018/01)
2.
1.
6720810186-09.1V
1)
Fassungsvermögen des
druck Ausdehnungsgefäßes je
der An- nach Einschaltdruck des
lage Sicherheitsventils
12 l
(2 bar)
18 l
(3 bar)
25 l
(4 bar)
Speicher Sicher- Wasser-
typ heitsventil
(maxima-
ler Druck)
0,8 MPa 0,2 MPa
(8 bar)
0,3 MPa
0,4 MPa
1 MPa 0,2 MPa
(10 bar)
0,3 MPa
0,4 MPa
Tab. 9
5.9 Speicher Befüllung und Entlüftung
HINWEIS: Um Schäden am Gerät zu verhin-
dern!
▶ Vor der Inbetriebnahme des Geräts,
Speicher mit Wasser füllen und Anlage
ggf. entlüften.
Automatisch - Anlagen mit Wasserdruck über 0,3 MPa (3
bar)
▶ Mindestens eine Warmwasserzapfstelle öffnen.
▶ Ventil des Wassereintritts am Speicher öffnen (Abb. 5,
[4]).
Speicher wird gefüllt.
▶ Warmwasserzapfstellen erst schließen, wenn das Wasser
kontinuierlich und frei von Luftblasen durchfließt.
Die Befüllung des Speichers ist abgeschlossen.
▶ Elektrischen Anschluss durchführen Gerät einschalten (
7.2).
Wird nach einigen Minuten am Display der Fehlercode „E09"
angezeigt, folgendermaßen vorgehen:
▶ Manuell Befüllen.
Manuell - Anlagen mit Wasserdruck unter 0,3 MPa (3 bar)
▶ Mindestens eine Warmwasserzapfstelle öffnen.
▶ Ventil des Wassereintritts am Speicher öffnen (Abb. 5,
[4]).
Speicher wird gefüllt.
▶ Warmwasserzapfstellen erst schließen, wenn das Wasser
kontinuierlich und frei von Luftblasen durchfließt.
Installation
Fassungsvermögen des
druck Ausdehnungsgefäßes je
der An- nach Einschaltdruck des
lage Sicherheitsventils
12 l
(2 bar)
12 l
(3 bar)
18 l
(4 bar)
12 l
(2 bar)
12 l
(3 bar)
18 l
(4 bar)
