2.4 B
e s c h r e I B u n g
Die Kopfstation setzt 16 nach DVB-S-/DVB-S2-modulierte Transponder (bis
zu 32 APSK) in 16 MPTS-Transportströme um. In Verbindung mit Unicable II-
Multischaltern SUCP516 können bis zu 4 Satelliten empfangen werden (Mehr-
fachsatellitenempfang – Option Unicable Seite 39).

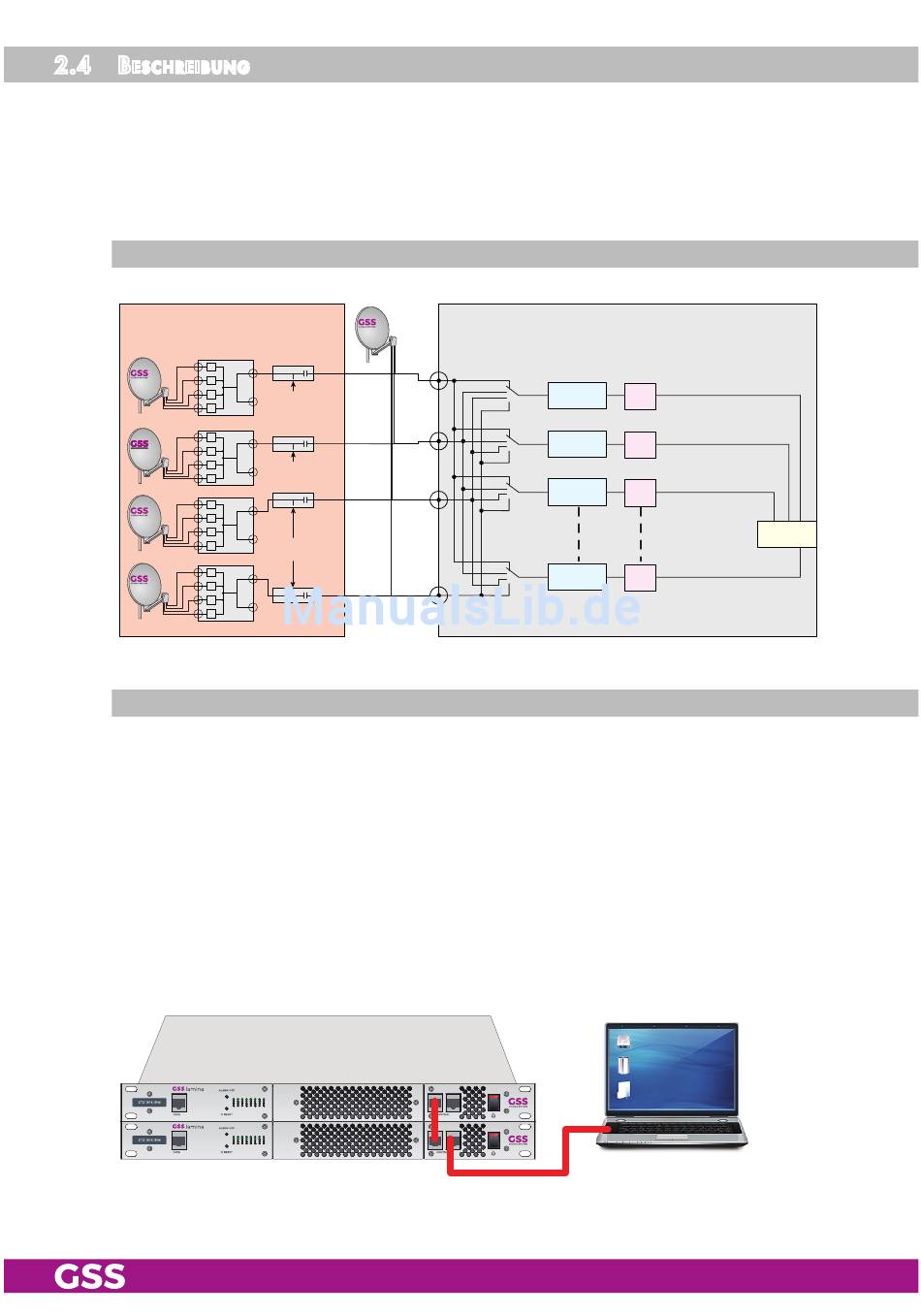

B
lo c ks c h a lt B I l d
Option Unicable II
4 x SUCP 516
ASTRA 19,2
f1
f2
f3
f4
ASTRA 23,5
f1
f2
f3
f4
Hotbird
f1
f2
f3
f4
Türksat
f1
f2
f3
f4
a
l lg e m e I n e s
Die Station hat 4 SAT-ZF-Eingänge und einen LAN-Ausgang. Sie ist für den
Empfang der gängigsten Astra-Transponder vorprogrammiert. Abweichende
Programmierungen sind jederzeit möglich.
Die MPTS-Ausgangsdatenströme werden am LAN-Ausgang ausgegeben.
Die Konfiguration der Station erfolgt über eine HTML-Bedienoberfläche mit
einem am Konfigurations-Anschluss (Control) angeschlossenen PC und einem
Standard-HTML-Browser.
Die beiden Konfigurations-Anschlüsse sind über einen internen Switch verbun-
den. Für die Konfiguration können somit mehrere Stationen kaskadiert werden.
SAT IN 1
18V DC
extern
SAT IN 2
18V DC
extern
SAT IN 3
18V DC
extern
SAT IN 4
- 8 -
Line 1–16
Tuner "1"
TPS
Tuner "2"
TPS
Tuner "3"
TPS
Tuner "16"
TPS
STS 1916 IPM
MPTS Stream
239.40.50.1:1234
MPTS Stream
239.40.50.2:1234
MPTS Stream
239.40.50.3:1234
LAN DATA
Data
MPTS Stream
239.40.50.16:1234
STS 1916 IPM
