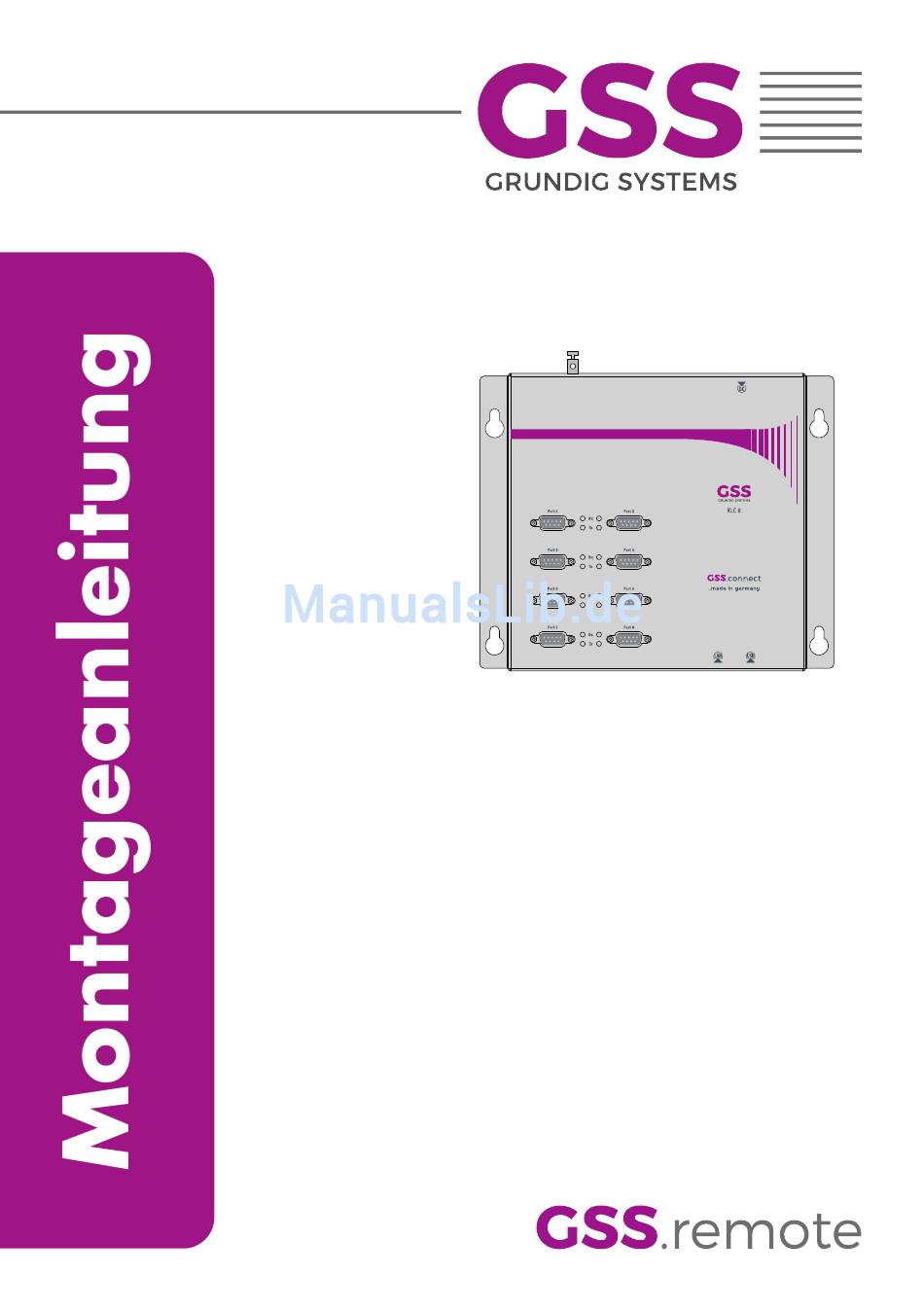

- Seite 1 RLC 8...
-
Seite 2: Inhaltsverzeichnis
n h a l t s v e r z e I c h n I s 1 Sicherheitsvorschriften ................. 3 2 Allgemeines ....................3 Lieferumfang .................3 Bedeutung der verwendeten Symbolik ..........3 Technische Daten ................4 Beschreibung ................5 Systemvoraussetzungen des PCs oder Laptops ........6 Managementeinheit im Überblick ............7 3 Montage ..................... -
Seite 3: Sicherheitsvorschriften
Bei Arbeiten am Gerät ESD-Schutzmaßnahmen beachten! l l g e m e I n e s 2.1 l I e f e r u m fa n g 1 RLC 8 1 Netzwerkkabel 2 m 8 RS-232-Stecker (9-polige Sub D) 8 RS-232-Buchsen (9-polige Sub D) -
Seite 4: Technische Daten
2.3 t e c h n I s c h e at e n Die Anforderungen folgender EG-Richtlinien werden erfüllt: 2011/65/EU, 2014/30/EU, 2014/35/EU Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung (Seite 20). Anschlüsse: LAN 1000-BASE-T .............1 RJ-45-Buchse RS-232: ................ 8 Sub-D9 Stecker zum Anschluss von bis zu 8 Kopfstationen und/oder einer Überwachungskassette PSCU 6000/HSCU 6000 DC-Buchse 2,1 / 5,5 mm... -
Seite 5: Beschreibung
2.4 B e s c h r e I B u n g Das Managementsystem RLC 8 wird über die LAN-Schnittstelle mit einem PC/ Netzwerk verbunden und ermöglicht die Kommunikation zwischen PC und den angeschlossenen Kopfstationen (LAN <–> 8 x RS232). Hierzu benötigen Sie die Windows-Software PSW 1000. -
Seite 6: Systemvoraussetzungen Des Pcs Oder Laptops
Für die Freischaltung der Software PSW 1000 ist ein so genannter Keycode erforderlich. Diesen erhalten Sie von Ihrem Vertriebsbeauftragten. Das RLC 8 hat 8 RS-232-Schnittstellen (Sub-D-Stecker), über die bis zu 8 Kopf- stationen (Bedienteile "BE-Remote") mit einem PC/Netzwerk verbunden wer- den können. -
Seite 7: Managementeinheit Im Überblick
2.6 m Ü a n ag e m e n t e I n h e I t B e r B l I c k Montageaufnahme Potentialausgleichsschraube RS-232-Schnittstellen Anschlüsse für Kopfstation oder PSCU 6000/HSCU 6000 LEDs "Rx": LEDs "Tx": DC-Buchse +5 V LAN-Buchse USB-Buchsen (ohne Funktion) -
Seite 8: Montage
o n t a g e – Die Montage darf nur in Räumen erfolgen, in denen auch bei sich än- dernden klimatischen Bedingungen, die zulässigen Umgebungstemperatu- ren (0 °C … +40 °C) eingehalten werden. – Montieren Sie das Gerät auf einem nicht brennbaren Untergrund. –... -
Seite 9: Verbindungskabel Herstellen
3.2 v e r B I n d u n gs k a B e l h e rs t e l l e n Der Anschluss externer Komponenten an das Managementsystem erfolgt über ein 1:1- RS-232-Verbindungskabel. Dieses können Sie mit den im Lieferumfang enthaltenen RS-232-Steckern und dem Flachbandkabel in der erforderlichen Länge selbst herstellen. -
Seite 10: Software Auf Dem Pc Oder Laptop Installieren
Pc o f t w a r e a u f d e m o d e r a P t o P I n s t a l l I e r e n Mit der Software PSW 1000 können die Einstelldaten der Kopfstation über Ethernet konfiguriert und die Kopfstation ferngesteuert werden. - Seite 11 • Starten Sie den Setup-Assistenten mit Schaltfläche "Weiter >" anklicken. • Lesen Sie die Lizenzvereinbarung. • Klicken Sie auf "Ich akzeptiere die Vereinbarung" falls Sie die Lizenzverein- barungen annehmen und anschließend auf "Weiter >". —> Um auch neueste Cassetten fernbedienen zu können, ist es wichtig die Software PSW 1000 stets auf den neuesten Stand zu halten.
- Seite 12 • Legen Sie das Verzeichnis an, in dem die Software PSW 1000 installiert werden soll (z.B. C:\Programme\GSS\PSW 1000). • Klicken Sie auf "Weiter >". • Geben Sie den Namen ein, unter dem die Programm-Verknüpfung im Start- menü erscheinen soll. • Klicken Sie auf "Weiter >".
- Seite 13 • Klicken Sie auf "Installieren", um mit der Installation des Programmes zu be- ginnen oder auf "Zurück", um Korrekturen oder Änderungen durchzuführen. —> Der Installationsverlauf wird angezeigt. • Beenden Sie die Installation mit Schaltfläche "Fertigstellen". - 13 - RLC 8...
-
Seite 14: Verbindung Zum Netzwerk
• PC über ein LAN-Kabel direkt mit dem RLC 8 verbinden. • Starten Sie einen Internet-Browser. • Geben Sie in der Adresszeile des Browsers die IP-Adresse des RLC 8 ein (http://192.168.0.120) und drücken Sie "Enter": • Geben Sie Benutzername "admin" und Passwort (Standard ist "geheim") ein und klicken Sie auf die Schaltfläche "Anmelden". -
Seite 15: Konfiguration Am Bedienteil Prüfen
Notieren Sie sich die Einstellungen! • Klicken Sie auf die Schaltfläche "Anwenden" um die Änderungen zu spei- chern. Die geänderten Einstellungen werden an das RLC 8 übertragen. RLC 8 wird neu gestartet. Das RLC 8 ist nun für Ihr LAN-Netzwerk konfiguriert. - Seite 16 REMOTE IP-MASK 2 5 5 . 2 5 5 . 2 5 5 . • Taste drücken. REMOTE GATEWAY 1 9 2 . 1 6 8 . • Taste drücken. REMOTE IP-PORT 60002 - 16 - RLC 8...
-
Seite 17: Firmwareupdate
I r m w a r e u P d a t e • Geben Sie in der Adresszeile des Browsers die IP-Adresse des RLC 8 ein (Werkseinstellung http://192.168.0.120) und drücken Sie "Enter": • Geben Sie Benutzername "admin" und Passwort (Standard ist "geheim") ein und klicken Sie auf die Schaltfläche "Anmelden". -
Seite 18: Fernzugriff Über Internet
Ü B e r n t e r n e t Für den Fernzugriff über Internet muss der Router, der mit der RLC 8 verbun- den ist, mit dem Internet verbunden sein. Zusätzlich muss Ihnen die "externe" (öffentliche) IP-Adresse bekannt sein, über die der Router mit dem Internet verbunden ist. - Seite 19 Ist kein Passwort vergeben, erscheint folgende Meldung: • Schaltfläche "OK" anklicken. —> Anzeige der Verbindungsschaltfläche wechselt von nach Haben Sie ein falsches Passwort eingegeben, erscheint folgende Meldung: • Geben Sie das Passwort ein (Groß-/Kleinschreibung beachten). —> Anzeige der Verbindungsschaltfläche wechselt von nach —>...
-
Seite 20: Ce-Konformitätserklärung
Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de CLASS CLASS Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH 001/2017...
