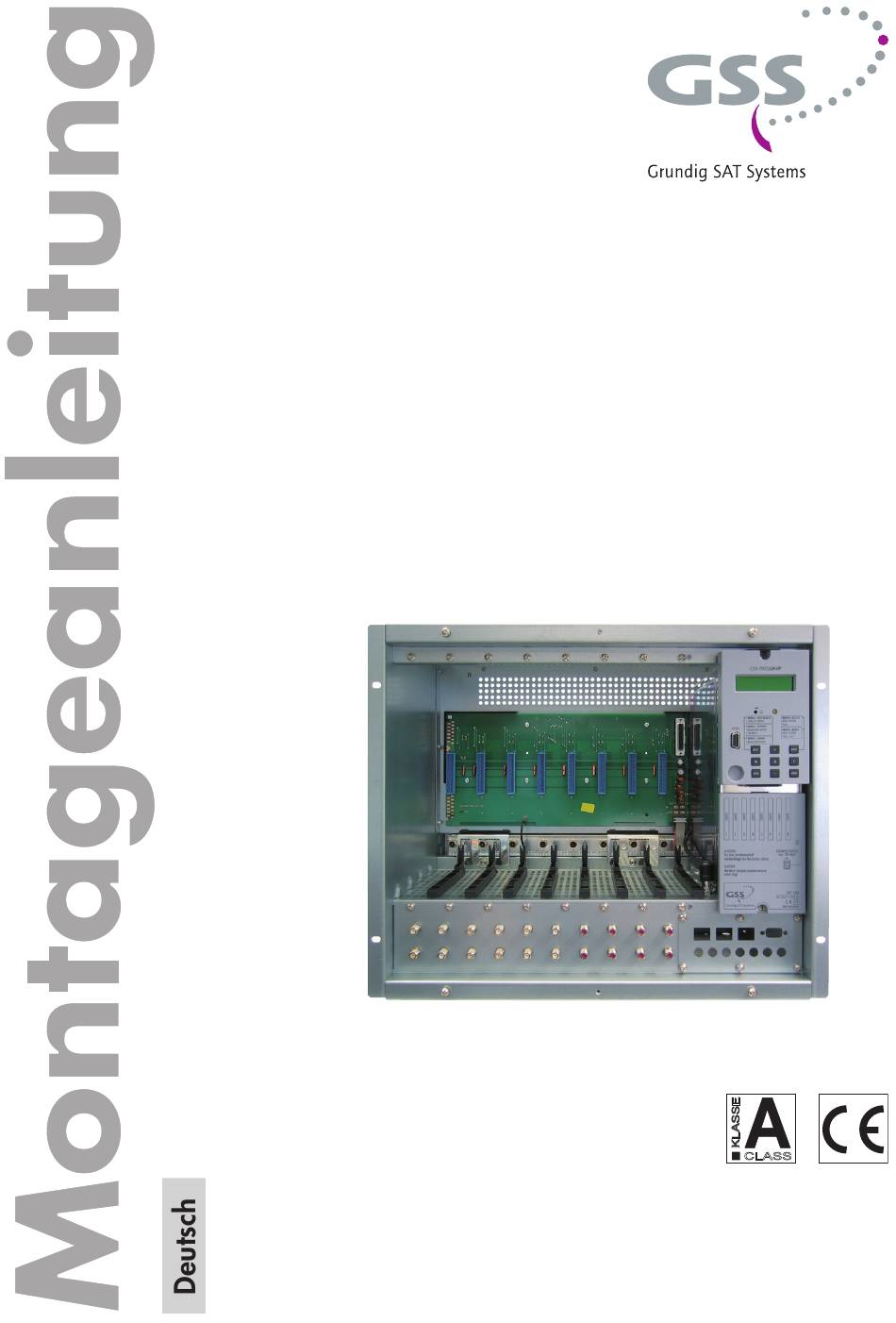

- Seite 1 Kopfstation STC 816 CLASS Telefon: +49 (0) 911 / 703 8877 Fax: +49 (0) 911 / 703 9210 Grundig SAT Systems GmbH Email: info@gss.de Beuthener Straße 43 Internet: http://www.gss.de D-90471 Nürnberg...
-
Seite 2: Inhaltsverzeichnis
6.3 Netzteil ..................... 18 7 Anschließen der Kopfstation ................19 7.1 Potenzialausgleich (PA) ................ 19 7.2 SAT-ZF-Eingangsverteiler anschließen ............ 19 Überblick..................19 SAT-ZF-Eingänge anschließen ............20 7.3 HF-Ausgang der Kopfstation anschließen ..........20 7.4 Netzanschluss herstellen ..............21 - 2 - STC 816... - Seite 3 HF-Ausgangspegel der Kopfstation einstellen ......... 32 Laufende Nummer der Kopfstation einstellen ........32 Modem-Anschluss aktivieren ..............33 Passwort eingeben................33 Einstellungen speichern ..............34 Kopfstation nach Temperaturüberschreitung programmieren ....34 Systeminformation ................35 12 Abschließende Montagearbeiten ..............36 - 3 - STC 816...
-
Seite 4: Hinweise Zu Sicherheit Und Gefährdungen
- Bei der Wandmontage min. 40 cm oben und unten. - Bei Montage in einem 19"-Schrank min. 20 cm oben und unten, sowie min. 10 cm nach hinten. • Um eine zu starke Erwärmung zu vermeiden, ist es nicht zulässig, Kopfstatio- nen ohne thermische Schutzmaßnah m en (z.B. permanente Luft u m w älzung, Wärmeleitbleche etc.) übereinander zu montieren. • Montieren Sie die Kopfstation nicht in unbelüfteten Schränken oder Ni- schen. - 4 - STC 816... - Seite 5 Richtlinie 2002/96/EG des Europäischen Parlaments und des Europäischen Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. - 5 - STC 816...
-
Seite 6: Allgemeines
Gefährdung durch elektrischen Schlag —> Allgemeiner Hinweis Lieferumfang 1 Kopfstation STC 816 (ohne Cassetten) 1 CD (Montageanleitungen) 1 Kurzmontageanleitung 1 Ferrithülse 1 Netzkabel + Zugentlastung Lieferbares Zubehör Cassetten und Zubehör finden Sie auf der Webseite "www.gss.de". - 6 - STC 816... -
Seite 7: Technische Daten
LNB-Spannungsversorgung: ..........+ 18 V / max. 1 A (1 A an einem LNB-Anschluss, 0,5 A an 2 LNB-Anschlüssen, 0,25 A an 4 LNB-Anschlüssen etc.) HF-Ausgangssammelfeld Frequenzbereich: ............45 … 860 MHz Stellbereich je Eingang: ........0 … –25 dB (elektronisch) Stellbereich des Ausgangs: ........0 … –6 dB (elektronisch) Eingangs- / Ausgangsimpedanz: ............75 Ω Rückflussdämpfung: ................ 14 dB HF-Ausgang: ................IEC-Stecker - 7 - STC 816... -
Seite 8: Beschreibung
Die Kopfstation ist modular aufgebaut und kann mit bis zu 8 Standard-Casset- ten bestückt werden. Eine Auflistung der aktuellen Standard-Cassetten finden Sie auf der Webseite "www.gss.de". Diese Kopfstation ist ausschließlich für den Betrieb mit Cassetten aus dem Standard-Vertriebsprogramm konzipiert. Durch die verschiedenen Bestückungsmöglichkeiten können mit dieser Kopfsta- tion sehr variable Breitband-Kabelanlagen aufgebaut werden. -
Seite 9: Überblick
Verwendung der Software PSW 1000 und der Managementeinheit HRCU 8 / RCU 1 erfolgen. Über die RS-232-Schnittstelle des Bedienteils können Sie, unter Verwendung eines PC oder Notebooks und der Software “BE-Flash”, die Betriebssoftware des Bedienteils aktualisieren. Die aktuelle Betriebssoftware des Bedienteils, die Software “BE-Flash” und den letzten Stand der Montageanleitung finden Sie auf der Webseite "www.gss.de". Überblick Fronthaube Abb. 1 Sicherungsschrauben Befestigungsschrauben —> Um die EMV-Vorschriften einzuhalten, darf die Kopfstation nicht ohne Fronthaube betrieben werden. -
Seite 10: Anschlüsse Und Komponenten
Ausgänge der SAT-ZF-Eingangsverteiler Blende mit Durchbrüchen für Kabeldurchführungen —> Um die EMV-Vorschriften einzuhalten, darf die Kopfstation nicht ohne diese Blende betrieben werden. —> Die rechteckigen Durchbrüche sind zur Montage von RJ45-Durch- führungen bestimmt. Bedienteil Typenschild - 10 - STC 816... -
Seite 11: Ansicht Von Unten
Ansicht von unten Abb. 3 SAT-ZF-Eingangsverteiler Eingänge der SAT-ZF-Eingangsverteiler SAT-ZF- Durchschleifausgänge HF-Ausgang der Kopfstation Abb. 4 Netzanschluss Verteiler für LNB-Betriebsspannung Durchbrüche für Zugentlastung des Netzkabels Durchbrüche für die Potenzialausgleichsschraube - 11 - STC 816... -
Seite 12: Ansicht Von Hinten
& Abb. 5 Durchbrüche für die Zugentlastung des Netzkabels Durchbruch für Sicherungsschraube (Wandmontage) Durchbrüche für Befestigungsschrauben (Wandmontage) & Bedienteil £ ¡ ™ Abb.6 LC-Display Regler zum Einstellen des Kontrasts des LC-Displays. 9-polige D-SUB-Buchse zum Aktualisieren der Betriebssoftware des Be- ¡ dienteils, zum Anschließen der Managementeinheit HRCU 8 / RCU 1 . Bedientasten (Bedienfeld) ™ Betriebsanzeige £ - 12 - STC 816... -
Seite 13: Montage Der Kopfstation
Ziehen Sie die Muttern der Kabeldurchführungen so fest an, dass sich die un- tergelegten Zahnscheiben durch die Oberflächenbeschichtung des Gehäuses drücken und einen sicheren Kontakt zwischen Gehäuse und Kabeldurchfüh- rungen gewährleisten. —> Um die EMV-Vorschriften einzuhalten, darf die Kopfstation nicht ohne Fronthaube betrieben werden. - 13 - STC 816... -
Seite 14: Fronthaube Öffnen
- auf eine trockene und gegen Spritzwasser geschützte Montageposition. —> Zur vollständigen Trennung vom Netz muss der Netzstecker aus der Steckdose gezogen werden. Stellen Sie sicher, dass der Netzste- cker ohne Schwierigkeiten abgezogen werden kann. - 14 - STC 816... -
Seite 15: Wandmontage Der Kopfstation
Sie die Kopfstation ein und zeichnen Sie die Position für die Sicherungsschraube • Entfernen Sie die Kopfstation und bringen Sie die Bohrung für die Siche- rungsschraube an. • Hängen Sie die Kopfstation an die beiden oberen Befestigungsschrauben und sichern Sie die Kopfstation mit einer Sicherungsschraube - 15 - STC 816... -
Seite 16: Montage In Einer 19"-Schrankanlage
—> Die gesamte Einbauhöhe einer Kopfstation beträgt 9 HE (39,7 cm, Lochabstand 26,5 cm). In Schrankanlagen ist eine zirkulare Be- und Entlüftung (z.B. mit Hilfe von Ventilatoren) zu gewährleisten. Wird die maximale Umgebungs- temperatur von +50 °C innerhalb der Schrankanlage überschritten, müssen Thermoschalter mit Wiedereinschaltsperre die Schrankanla- ge automatisch von der Netzspannung trennen. • Montieren Sie die Kopfstation so in der Schrankanlage, dass der Abstand nach oben und unten mindestens 20 cm, sowie min. 10 cm nach hinten beträgt. >50 ° - 16 - STC 816... -
Seite 17: Cassetten Einbauen
Halte rahmen der Kopfstation herausdrehen. • Cassette in diesen Steckplatz einsetzen und in das Gehäuse schieben. • Cassette auf die Anschlüsse der Platine und des HF-Ausgangssammelfelds ausrichten und mit leichtem Druck bis zum Anschlag in die Kopfstation schie- ben. • Cassette mit den Schrauben befestigen. - 17 - STC 816... -
Seite 18: Spannungsversorgung
Das Netzteil in der Kopfstation ist besonders magnetisch geschirmt. Bitte ach- ten Sie darauf, dass bei Umtausch oder Wechsel des Netzteils immer ein Netzteil mit geschirmter Abdeckung (Netzteil, Typ NT 190) in die Kopfstation eingebaut wird. Vor Ausbau des Netzteils, Netzkabel vom Netzteil abziehen! - 18 - STC 816... -
Seite 19: Anschließen Der Kopfstation
• PA-Anschluss über die PA-Leitung mit der bauseitigen PA-Schiene verbinden. SAT-ZF-Eingangsverteiler anschließen Überblick 9-12 dB 8 dB 9-14 dB Abb. 14 LNB-Spannungszuführung Eingang 1 Eingang 2 Ausgänge von Eingang 1 Durchschleifausgang von Ausgänge von Eingang 2 Eingang 1 Abschlusswiderstand - 19 - STC 816... -
Seite 20: Sat-Zf-Eingänge Anschließen
Verwendung einer Empfangsebene (Durchschleifbetrieb) • Eingang des SAT-ZF-Eingangsverteilers (Abb. 14) mit dem LNB verbin- den. • Mit einem selbst gefertigten HF-Kabel Durchschleifausgang mit dem Eingang verbinden. HF-Ausgang der Kopfstation anschließen Abb. 15 • HF-Ausgang mit der Kabelanlage verbinden. - 20 - STC 816... -
Seite 21: Netzanschluss Herstellen
Die Ferrithülse muss gemäß Abb. 16b so nahe wie möglich am Gehäuse der Kopfstation montiert werden. ≤ Abb. 16b • Gehäuse der Ferrithülse aufklappen. • Mit dem Netzkabel eine Schlaufe bilden und Netzkabel gemäß Abb. 17 in die Ferrithülse legen. • Gehäuse der Ferrithülse schließen (Abb. 18). Abb. 17 Abb. 18 • Netzkabel der Kopfstation mit der Netzsteckdose verbinden. Nur durch Ziehen des Netzsteckers ist die Kopfstation vollständig von der Netzspannung getrennt. - 21 - STC 816... -
Seite 22: Kontrast Des Displays Einstellen
Das 2-zeilige Display des Bedienteiles zeigt dabei die Menüs. Einzustellende Parameter sind unterstrichen dargestellt. Mit Taste können Sie folgende Haupt-Menüpunkte anwählen: – Systeminformation – Ausgangspegel der Cassetten – Ausgangspegel der Kopfstation – Nummer der Kopfstation – Modem – Passwort - 22 - STC 816... -
Seite 23: Software Des Bedienteils Aktualisieren
10.1 Software über PC aktualisieren Über die RS-232-Schnittstelle des Bedienteils können Sie, unter Verwendung eines PC oder Notebooks und der Software “BE-Flash”, die Betriebssoftware des Bedienteils aktualisieren. Die Software “BE-Flash” und die aktuelle Betriebssoftware des Bedien teils der Kopfstation finden Sie auf der Webseite "www.gss.de". • RS-232-Schnittstellen des Bedienteils und des PC über ein ”eins-zu-eins-Ka- bel” (Beschaltung s. Abb. 19) verbinden. 9-poliger 9-polige... -
Seite 24: Slave"-Bedienteil Programmieren
—> Die Software des ”Slave”-Bedienteils wird durch die Software des ”Master”-Bedienteils ersetzt. • Nach der Meldung ”Update Mode OK” Kopfstation ausschalten. • Verbindungskabel zwischen ”Slave”-Bedienteil und ”Master”-Bedienteil ent- fernen. • Kopfstation einschalten. —> Das ”Slave”-Bedienteil der Kopfstation meldet sich mit der aktuali- sierten Software-Version. - 24 - STC 816... -
Seite 25: Master"-Bedienteil Einbauen
Buchse der Kopfstation kontaktieren. • Rasthaken entgegen der Pfeilrichtung ∞ ” 1 ” einrasten. ∞ Programmierung 11.1 Vorbereitung • Messempfänger am Messausgang der Kopfstation anschließen. • HF-Ausgangsdaten der verwendeten Cassetten einstellen. —> Nachfolgend wird Software-Version 42 beschrieben. Die aktuellste Montageanleitung finden Sie im Internet unter "www.gss.de" - 25 - STC 816... -
Seite 26: Programmierablauf
BOX LEVEL Bx 1 ◀ ▶ Bx 1 … Bx 12 LEVEL -6 dB 0 … -25 dB STATION LEVEL: LEVEL -3 dB 0 … -6 dB STATION NUMBER: SYSTEM MODEM: - 26 - STC 816 ON / OFF... -
Seite 27: Meldung Nach Temperaturüberschreitung
SYSTEM INFO: 68°C 84°C Temp. 21°C ◀ Angezeigte Maximaltemperatur Aktuelle Temperatur (z.B . 68 °C) löschen (t > 3 s). Current temperature Deleting maximum temperature (e.g. 68 °C) displayed (t > 3 sec). Seite 26 - 27 - STC 816... -
Seite 28: Kopfstation Programmieren
V 42 please wait … t > 10 s t > 10 s —> Das Display zeigt die Software-Version der Kopfstation (z.B. ”V 42”). —> Der Prozessor liest die Daten der Cassetten (ca. 10 Sekunden). - 28 - STC 816... -
Seite 29: Systeminformation Aktivieren
V 42 Um Einstellungen durchzuführen: • Taste drücken. —> Das Menü “HF-Ausgangspegel der Cassetten einstellen” – “BOX LEVEL” wird aktiviert. Fahren Sie fort auf Seite 31. Um Informationen über die Kopfstation abzurufen: • Taste (nachfolgende Informationsmenüs) bzw. (vorhergehende Informa- tionsmenüs) drücken. —> Das Untermenü ”Systeminformation – Ausgangssammler” – ”SYSTEM INFO: Output Coll.” wird aktiviert. - 29 - STC 816... -
Seite 30: Systeminformation - Ausgangssammler
Temperaturanzeige wählen. • Um die bisher aufgetretenen, höchsten Innentemperaturen aufzurufen, Taste drücken. —> Durch erneutes Drücken der Taste kehren Sie zum vorher- gehenden Menü zurück. • Taste drücken. —> Das Untermenü ”Systeminformation – Nummer der Kopfstation” – ”SYSTEM INFO: Station Nr.” wird aktiviert. - 30 - STC 816... -
Seite 31: Systeminformation - Nummer Der Kopfstation
– Bedienteil” – ”SYSTEM INFO: BE-Remote” zurückkehren (Seite 29). HF-Ausgangspegel der Cassetten einstellen In diesem Menü können Sie die Cassetten nacheinander wählen und deren HF- Ausgangspegel einstellen. BOX LEVEL Bx 1 LEVEL -6 dB • Mit den Tasten nacheinander alle Cassetten wählen, deren HF-Aus- gangspegel messen und notieren. • Cassetten mit den höheren HF-Ausgangspegeln mit den Tasten akti- - 31 - STC 816... -
Seite 32: Hf-Ausgangspegel Der Kopfstation Einstellen
Laufende Nummer der Kopfstation einstellen Werden in einer Kabelanlage mehrere Kopfstationen verwendet, ist es bei Ver- wendung der Software PSW 1000 erforderlich, zur Identifikation der jeweiligen Kopfstation diese mit einer laufenden Nummer zu versehen. STATION NUMBER: • Mit den Tasten laufende Nummer einstellen. • Taste drücken. —> Das Menü “Modem-Anschluss aktivieren” – “SYSTEM MODEM:” wird aktiviert. - 32 - STC 816... -
Seite 33: Modem-Anschluss Aktivieren
—> Das Menü “Passwort eingeben” – “SYSTEM SECURE:” wird aktiviert. Passwort eingeben In diesem Menü können Sie den Zugriff auf die Programme des Bedienteils und der Cassetten sperren. SYSTEM SECURE: PASSWORD 0000 • Mit Tasten den Cursor unter die einzustellenden Ziffern des Pass- worts stellen. • Mit die jeweilige Ziffer des Passworts einstellen. - 33 - STC 816... -
Seite 34: Einstellungen Speichern
Im Menü ”ATTENTION” werden die Nummer der betroffenen Kopfstation (z.B. ”Temp.1”) und die entsprechende Temperatur (z.B. ”68 °C”) angezeigt. ! ! ! ATTENTION ! ! Temp.1 68°C • Taste drücken. —> Das Menü “Systeminformation” – “SYSTEM INFO:” wird aktiviert. - 34 - STC 816... -
Seite 35: Systeminformation
Menü zurück. • Zum Löschen der Auslösetemperatur (z.B. 68 °C) Taste mindestens 3 Sekunden drücken. —> Er wird die aktuelle Innentemperatur angezeigt. • Taste drücken. —> Die Einstellungen werden gespeichert. —> Sie kehren zum Menüpunkt ”Systeminformation aktivieren” (Seite 29) zurück. - 35 - STC 816... -
Seite 36: Abschließende Montagearbeiten
