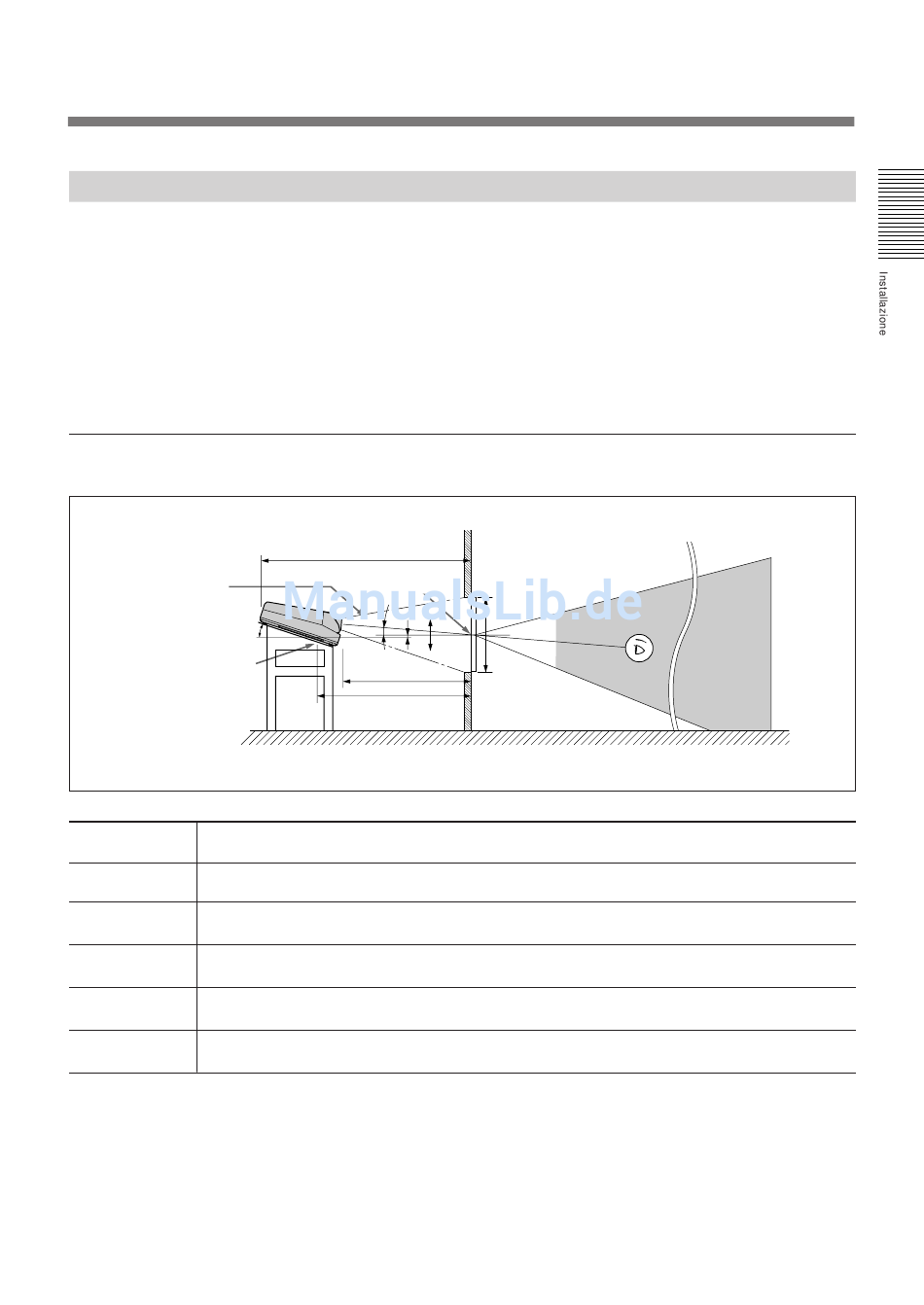

Installazione a pavimento con schermo piatto per proiezione posteriore

Se l'angolo dell'asse ottico è 2°
Angolo dell'asse
ottico
14,6°
Presa standard per
l'installazione
Pavimento
Dimensioni dello 60
schermo (pollici)
A (Vsize) 914
B (Hcent) 127
E (Xlens) 1757
F (Lhole) 2038
G (Lmax) 2700
Cosa si intende per angolo dell'asse ottico?
L'angolo dell'asse ottico è l'angolo formato dalla linea a livello orizzontale
e la retta che collega il centro dell'obiettivo verde del proiettore al centro
dello schermo. Con uno schermo per proiezione posteriore, la migliore
luminosità d'immagine si ottiene quando il centro dello schermo è
allineato con il prolungamento della retta passante per il centro
dell'obiettivo verde.
L'angolo dell'asse ottico più indicato varia quindi a seconda dell'altezza
dello schermo e dell'altezza degli occhi dell'osservatore.
G
Centro dello schermo
2°
B
0
+
E
F
70 80 90
1067 1219 1372
118 108 99
2024 2294 2564
2305 2575 2845
2966 3236 3507
Modifiche delle parti
Modifica della polarità utilizzata per l'installazione a pavimento,
proiezione anteriore.
Per ulteriori informazioni, consultare la sezione "Modifica della polarità" a
pagina 19 (I).
Parete
A
–
100 120 150
1524 1829 2286
89 70 42
2834 3371 4185
3115 3652 4466
3776 4314 5128
Unità: mm
180 200 250
2743 3048 3810
14 –5 –52
4997 5536 6889
5279 5817 7171
5940 6478 7832
Installazione
300
4572
–100
8250
8531
9193
13
(I)
