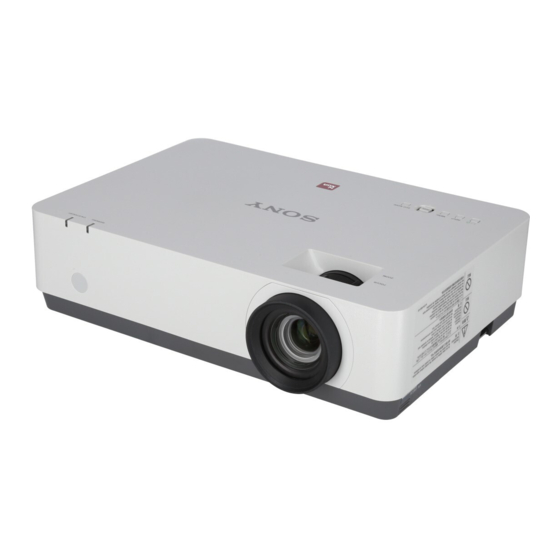

Inhaltsverzeichnis Überblick Einstellen des Geräts über das Menü Lage und Funktion der Bedienelemente ......4 Das Menü .........26 Hauptgerät ........4 Das Menü Bild ........28 Anschlussfeld ....... 5 Das Menü Bildschirm .......30 Fernbedienungs- und Das Menü Funktion ......34 Bedienfeldtasten ......7 Das Menü...
Seite 3
Präsentationsfunktion über Sonstiges das Netzwerk Anzeigen .......... 68 Verwenden der Präsentationsfunktion Liste der Meldungen ......71 über das Netzwerk ......53 Fehlerbehebung ....... 73 Installieren von Projector Station for Austauschen der Lampe ....76 Network Presentation ....53 Reinigen des Luftfilters ....78 Starten von Projector Station for Spezifikationen ........
Lüftungsöffnungen, da dies zu einem internen Hitzestau führen kann. Halten Sie die Hände von den Lüftungsöffnungen und den umliegenden Bereichen fern, da es andernfalls zu Verletzungen kommen kann. k Lautsprecher (nur VPL-EW578/ EW575/EW455/EW435/EX575/ EX455/EX435) l Anschlussfeld (Seite 5) m Lampenabdeckung (Seite 76) n Sicherheitssperre Zum Anschließen eines gesondert...
Anschlussfeld VPL-EW578 VPL-EW575/EW455/EW435/EX575/EX455/EX435 VPL-EX570/EX450/EX430 Eingang (Seite 10, 13) a INPUT A c INPUT C Video: RGB/YP -Eingang (RGB/ Video: HDMI-Eingang (HDMI) Audio: HDMI-Eingang (HDMI) Audio: Audioeingang (AUDIO) d INPUT D b INPUT B Video: HDMI-Eingang (HDMI) Video: RGB-Eingang (RGB) Audio: HDMI-Eingang (HDMI)
Seite 6
Video: Videoeingang (VIDEO) Audio: Audioeingang (L (MONO) AUDIO/R) Hinweise • Der Anschluss HDBaseT ist nur für VPL-EW578 verfügbar. • Die Audioeingänge S VIDEO und VIDEO werden gemeinsam genutzt. • Der Audioeingang und Audioausgang des HDMI-Anschlusses sind nur beim VPL- EW578/EW575/EW455/EW435/EX575/ EX455/EX435 verfügbar.
Fernbedienungs- und Bedienfeldtasten Fernbedienung d Einstellen des Bildes (Seite 20) Taste ASPECT (Seite 30) Taste KEYSTONE (Seite 22) Taste PATTERN (Seite 24) INPUT ECO MODE Taste APA (Auto Pixel Alignment) (Seite 24) MENU RESET Hinweis Verwenden Sie diese Taste, wenn ENTER Computersignale über den RGB- RETURN...
Seite 8
Auflösung des Konstante Helligkeit Eingangssignals wird sie jedoch u. U. Auto P Save nicht benutzt. Keine Eingabe Licht-Dimmung Bei stat. Signal *2: Nur VPL-EW578/EW575/EW455/ Bereitschaft Standard EW435/EX575/EX455/EX435. :Sel :Reg :Zurück RETURN *3: Verwenden Sie diese Taste, wenn ein Computersignal eingespeist wird.
Seite 9
• Je kleiner der Abstand zwischen der Fernbedienung und dem Projektor ist, desto größer wird der Winkel, innerhalb dessen der Projektor mit der Fernbedienung gesteuert werden kann. • Vergewissern Sie sich, dass der Infrarotstrahl zwischen der Fernbedienung und dem Fernbedienungssensor am Projektor durch nichts behindert wird.
Audioausgang Computer Audiokabel (Stereoministecker) (nicht mitgeliefert) Hinweise • Der Audioeingang ist nur beim VPL-EW578/EW575/EW455/EW435/EX575/EX455/EX435 verfügbar. • Für die Bildschirmeinstellungen Ihres Computers wird empfohlen, die Auflösung eines externen Monitors wie unten aufgeführt festzulegen: - VPL-EW578/EW575/EW455/EW435: 1.280×800 Pixel - VPL-EX575/EX570/EX455/EX450/EX435/EX430: 1.024×768 Pixel...
(nicht mitgeliefert) HDMI-Ausgang Computer Hinweise • Der Audioausgang über den HDMI-Anschluss ist nur beim VPL-EW578/EW575/EW455/ EW435/EX575/EX455/EX435 verfügbar. • Verwenden Sie HDMI-kompatible Geräte, die das HDMI-Logo aufweisen. • Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel, die das Logo des Kabeltyps aufweisen. (Sony-Produkte werden empfohlen.) • Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD (Direct Stream Digital)-Signal oder dem CEC (Consumer Electronics Control)-Signal kompatibel.
LAN-Anschluss Zum Anschluss an einen Computer über ein Hub oder einen Router („Präsentationsfunktion über das Netzwerk“ (Seite 53)). LAN- Anschluss LAN-Kabel (ohne Überkreuzung) (nicht mitgeliefert) Computer Kabelverbindung Computer Drahtlosverbindung Hub, Router (drahtlos) usw. USB-Anschluss (Typ A) ( Zum Anschließen an ein USB-WLAN-Modul IFU-WLM3 (nicht mitgeliefert) („Präsentationsfunktion über das Netzwerk“...
(nicht mitgeliefert) Audioausgang Computer Videoausgang S-Videokabel (nicht mitgeliefert) Hinweis Der Audioeingang ist nur beim VPL-EW578/EW575/EW455/EW435/EX575/EX455/EX435 verfügbar. VIDEO IN Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem Videoausgang anschließen. Audiokabel (Cinchstecker × 2 – Stereoministecker) (nicht mitgeliefert)
Seite 14
(nicht mitgeliefert) HDMI-Ausgang Videogerät Hinweise • Der Audioausgang über den HDMI-Anschluss ist nur beim VPL-EW578/EW575/EW455/ EW435/EX575/EX455/EX435 verfügbar. • Verwenden Sie HDMI-kompatible Geräte, die das HDMI-Logo aufweisen. • Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel, die das Logo des Kabeltyps aufweisen. (Sony-Produkte werden empfohlen.) • Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD (Direct Stream Digital)-Signal oder dem CEC (Consumer Electronics Control)-Signal kompatibel.
HDMI-Kabel (nicht mitgeliefert) Hinweise zur Verbindung dieses Geräts mit dem HDBaseT-Sender • Bitten Sie einen Fachmann oder einen Sony-Händler darum, die Verkabelung durchzuführen. Wenn die Verkabelung nicht korrekt durchgeführt wird, werden die Übertragungsmerkmale des Kabels nicht erreicht, es kann zu Bild- und Tonaussetzern kommen und es kann zu einer ungleichmäßigen Leistung kommen.
LAN-Kabel: STP-Typ (CAT5e oder höher, ohne Überkreuzung, nicht mitgeliefert) Hinweise • HDBaseT ist nur beim VPL-EW578 verfügbar. • Wenn Sie ein Netzwerk verwenden, achten Sie darauf, dass „HDBaseT/LAN-Anschluss“ auf „HDBaseT“ eingestellt ist (Seite 36). • Verbinden Sie diese Einheit und den HDBaseT-Sender ohne ein Hub oder einen Router dazwischen.
Mikrofon ( Zum Anschließen eines Mikrofons. Mikrofon (nicht mitgeliefert) Hinweise • Der Mikrofoneingang ist nur beim VPL-EW578/EW575/EW455/EW435/EX575/EX455/EX435 verfügbar. • Es werden nur dynamische Mikrofone unterstützt. Anschließen eines USB-Speichergeräts USB-Anschluss (Typ A) ( Zum Anschließen eines USB-Speichergeräts („Verwenden von USB Media Viewer“ (Seite 64)).
Seite 18
Hinweise • Der Audioausgangsanschluss ist nur am VPL-EW578/EW575/EW455/EW435/EX575/EX455/ EX435 verfügbar. • Projizierte Bilder und Ton können an Anzeigegeräte ausgegeben werden. • Projizierte Bilder können nur an INPUT A und INPUT B ausgegeben werden. Anschließen des Projektors...
Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten „Projektionsentfernung“ zu Projektionsabstand und Projektionsbildgrößen finden Sie unter (Seite 86) *Das Anzeigebild ist Eingang VPL-EW578. Video S-Video Eingang A Eingang B Eingang C Eingang D...
(Beispiel) „Präsentationsfunktion über das Netzwerk“ (Seite 53). Stellen Sie Fokus, Größe und Position Um Bilddateien zu projizieren, die auf des projizierten Bildes ein (Seite 20). einem USB-Speichergerät gespeichert sind, siehe „USB Media Viewer“ (Seite 64). Um Video und Audio über eine USB-Verbindung wiederzugeben, siehe „Wiedergeben von Video und Audio über eine USB-Verbindung“...
Einstellen der Neigung des Projektors mit dem Vorderer Fuß (einstellbar) Indem Sie über Fußeinstelltaste/hinteren Füße (einstellbar) die Neigung des Projektors ändern, können Sie die Position des projizierten Bildes anpassen. So passen Sie den Winkel an 1 Halten Sie die Fußeinstelltaste gedrückt.
Korrigieren der Trapezverzeichnung des projizierten Bildes (Trapezausgleichsfunktion) Normalerweise passt die Trapezausgleichsfunktion das projizierte Bild automatisch an. Die Trapezausgleichsfunktion funktioniert möglicherweise nicht automatisch, wenn die Leinwand geneigt ist. Stellen Sie in diesem Fall den Trapezausgleich manuell ein. 1 Drücken Sie auf der Fernbedienung die KEYSTONE-Taste oder wählen Sie V Trapez im Menü Installation.
Das projizierte Bild an den Bildschirm anpassen (digitale Verkleinerung) Wenn das projizierte Bild größer als der Bildschirm ist, können Sie es verkleinern und seine Position anpassen. 1 Wählen Sie „Rid. digitale“ im Menü Installation aus. 2 Stellen Sie die Verkleinerungsrate ein. Drücken Sie zum Anpassen des Werts die Tasten V/v/B/b.
Anzeigen eines Musters Sie können mit der Taste PATTERN auf der Fernbedienung ein Muster oder ein Gittermuster anzeigen, um das projizierte Bild anzupassen. Durch erneutes Drücken der Taste PATTERN können Sie das vorherige Bild wiederherstellen. Die Linien des Gittermusters können Sie als Hilfslinien verwenden, wenn Sie auf dem Whiteboard oder Blackboard ohne Computer Text schreiben oder Linien und Formen zeichnen.
Ausschalten des Projektors Drücken Sie die Taste ?/1 am Hauptgerät bzw. auf der Fernbedienung. Der Projektor wird heruntergefahren und ausgeschaltet. Wenn Sie innerhalb von 10 Sekunden die Taste ?/1 erneut drücken, wird das Herunterfahren abgebrochen. Hinweis Schalten Sie den Projektor nicht kurz nach dem Aufleuchten der Lampe aus. Andernfalls kann es zu einer Fehlfunktion der Lampe kommen (sie leuchtet nicht usw.).
B Einstellen des Geräts über das Menü Das Menü Hinweis Die in den folgenden Erläuterungen verwendeten Menüanzeigen können je nach dem verwendeten Modell anders aussehen. entsprechend dem Vorgang in Schritt 3 Rufen Sie mit der Taste MENU das und drücken Sie dann die Taste ENTER, Menü...
Seite 27
Drücken Sie die Taste MENU, um das Menü auszublenden. Das Menü wird automatisch ausgeblendet, wenn keine Operation durchgeführt wird. Das Menü...
Das Menü Bild Das Menü Bild wird verwendet, um das Bild für jedes Eingangssignal anzupassen. Posten Beschreibungen des Elements Bildmodus Lebhaft: Projiziert das Bild mit einem hellen, deutlichen und klaren Bild. Dynamisch: Der Kontrast wird betont, um ein dynamisches und lebendiges Bild zu erzeugen.
Seite 29
*6: Nicht verfügbar, wenn „Eingang“ auf „USB Typ A“ gesetzt ist. *7: Wenn „Bildmodus“ auf „Tafel“ gesetzt ist, ist diese Option nicht verfügbar. Das Menü Bild...
Posten Beschreibungen des Elements Seitenverhältnis Zum Wechseln des Bildseitenverhältnisses des projizierten Bildes (Seite 32). VPL-EW578/EW575/ 4:3: Das Bild wird an die maximale projizierte Bildgröße EW455/EW435: Wenn angepasst und das Seitenverhältnis auf 4:3 fixiert. das Computersignal 16:9: Das Bild wird an die maximale projizierte Bildgröße eingespeist wird angepasst und das Seitenverhältnis auf 16:9 fixiert.
Seite 31
Posten Beschreibungen des Elements Signal einstellen Das Bild eines Computersignals wird eingestellt. Verwenden Sie diese Option bei abgeschnittenen Bildrändern oder schlechtem Empfang. *2 *3 Passt automatisch das projizierte Bild an die optimale Qualität an, wenn Sie die Taste ENTER drücken (Seite 7). Phase Die Punktphase der Anzeigepixel und des Eingangssignals wird eingestellt.
Seite 32
Seitenverhältnis VPL-EW578/EW575/EW455/EW435 *1: Wenn Sie „Normal“ auswählen, wird das Bild mit der Auflösung des Eingangssignals projiziert, ohne das Eingangssignal Empfohlener Einstellwert und Bildseitenverhältnis des Originalbildes zu projiziertes Bild ändern. *1 *2 *3 Voll1 *2: Wenn Sie „Voll2“ auswählen, wird das Bild unabhängig vom Bildseitenverhältnis...
Seite 33
VPL-EX575/EX570/EX455/EX450/ *1: Wenn Sie „Normal“ auswählen, wird das EX435/EX430 Bild mit der Auflösung des Eingangssignals projiziert, ohne das Bildseitenverhältnis des Originalbildes zu Eingangssignal Empfohlener Einstellwert und ändern. projiziertes Bild Voll1 *2: Wenn Sie „4:3“ auswählen, wird das Bild unabhängig vom Bildseitenverhältnis so projiziert, dass es der Projektionsgröße 16:9 *1 *2...
Alle zurücksetzen Alle Einstellungen werden auf die werkseitigen Standardeinstellungen zurückgesetzt. Hinweise *1: Nur VPL-EW578/EW575/EW455/EW435/EX575/EX455/EX435. *2: Die maximal verfügbare Mik-Lautstärke wird über den Wert „Lautstärke“ festgelegt. *3: APA-Funktionen, wenn ein Computersignal über den RGB-Eingang (INPUT A/INPUT B) eingespeist wird. Das Menü Funktion...
*1: Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht benutzen. Wenn Sie sich an qualifizierte Sony-Mitarbeiter wenden, weil Sie das Passwort vergessen haben, müssen Sie die Seriennummer des Projektors und Ihre Personalien angeben. (Dieser Vorgang kann in anderen Ländern/Regionen anders sein.) Nachdem Ihre Personalien überprüft wurden, erhalten...
Das Menü Verbindung/Strom Das Menü Verbindung/Strom wird verwendet, um Einstellungen für die Anschlüsse und den Netzanschluss vorzunehmen. Posten Beschreibungen des Elements LAN-Einstellungen IP-Adressen- Auto (DHCP): Die IP-Adresse wird vom DHCP-Server, wie einem Einstlg. Router, automatisch zugewiesen. Manuell: Die IP-Adresse muss manuell angegeben werden. WLAN-Einst.
Seite 37
Posten Beschreibungen des Elements Input-A Sig.wahl Auto/Computer/Video GBR/Komponenten: Wenn diese Option auf „Auto“ gesetzt ist, wird die Art des Videosignaleingangs automatisch ausgewählt, wenn „Eingang A“ ausgewählt wird. *9 *10 Lichtleistung Hoch/Standard/Niedrig/Auto : Wenn „Hoch“ eingestellt wird, wird das Bild heller und der Stromverbrauch steigt. Wenn „Niedrig“ eingestellt ist, wird der Stromverbrauch minimiert, aber das Bild wird dunkler.
Seite 38
Wenn die Bildausgabeeinstellungen des HDMI-Geräts nicht richtig sind, können helle Bildteile zu hell oder dunkle zu dunkel werden. Der Anschluss INPUT E ist nur am VPL-EW578 verfügbar. Je nach Eingangssignal ist dies möglicherweise nicht optimal. Nehmen Sie in diesem Fall die Einstellung manuell entsprechend den angeschlossenen Geräten vor.
Das Menü Installation Im Menü Installation nehmen Sie Einstellungen bei der Installation des Projektors vor. Posten Beschreibungen des Elements Bildumklappung HV/H/V/Aus: Das projizierte Bild wird je nach Installation horizontal oder vertikal umgekehrt angezeigt. Montageposition Oberseite oben/Oberseite unten/Verkn. Bildumkl.: Ändern Sie die Kühleinstellung entsprechend der Montageposition.
Das Menü Informationen Mit dem Menü Informationen wird der Projektionsstatus überprüft, wie z. B. die Gesamtnutzungsdauer der Lampe. Posten Beschreibungen des Elements Modellbezeichnung Die Modellbezeichnung wird angezeigt. Serien-Nr. Die Seriennummer wird angezeigt. fH/fV Die horizontale/vertikale Frequenz des aktuellen Eingangssignals wird angezeigt.
Verwendung der Projector Station for Network Control rufen Sie bitte die folgende URL auf. http://pro.sony.com/bbsc/ssr/cat-projectors/resource.downloads Wenden Sie sich an Ihren Sony-Händler vor Ort, um ausführliche Informationen zur Projector Station for Network Control zu erhalten. Anzeigen des Steuerfensters für den Projektor mit einem Webbrowser Schließen Sie das LAN-Kabel an...
Hinweis Einstellen der Zugriffseinschränkung Wenn Sie Ihr Passwort vergessen haben, wenden Sie sich an qualifiziertes Fachpersonal Sie können den Seitenzugriff für die von Sony. Benutzer einschränken. Administrator: Zulassen des Zugriffs auf alle Seiten Überprüfen der User: Zulassen des Zugriffs auf alle projektorbezogenen Seiten außer der Seite Setup...
Informationsbereich Owner information-Schaltfläche Bedienen des Projektors von Stellen Sie den Zeitpunkt des E-Mail- einem Computer aus Berichts ein. Auf der Seite Control können Sie den Klicken Sie auf [Mail Report], um die Projektor vom Computer aus steuern. Seite Mail Report zu öffnen. Lamp Reminder (Lamp1): Legen Sie das Timing für den E-Mail-Bericht für den Austausch der Lampe fest.
Account Name: Geben Sie den Namen Mail Report-Schaltfläche des E-Mail-Kontos ein. Password: Geben Sie das Passwort ein. SMTP Authentication: Aktivieren Sie dieses Kontrollkästchen, um vor dem Senden einer E-Mail eine SMTP- Authentifizierung festzulegen. Account Name: Geben Sie den Namen des E-Mail-Kontos ein. Password: Geben Sie das Passwort ein.
Konfigurieren des WLAN- Netzwerks des Projektors Konfigurieren Sie die WLAN- Netzwerkfunktion über die Seite Setup. Die eingegebenen Werte werden erst gültig, wenn Sie auf [Apply] klicken. Zur Verwendung des WLAN-Netzwerks ist ein USB Wireless LAN Module IFU-WLM3 (nicht mitgeliefert) erforderlich. Klicken Sie auf [WLAN Setting], um die Seite WLAN Setting zu öffnen.
Seite 46
(a) Geben Sie die Einstellungen für Verschlüsse- Password Access Point Mode ein.uu. lungsart Wenn das USB-WLAN-Modul als Open Das Passwort kann nicht Zugriffspunkt aktiviert ist, legen Sie die eingegeben werden. Einstellungen für den Zugriffspunkt fest. WEP 64bit Geben Sie 5 ASCII- Network Name (SSID): Geben Sie die Zeichen als Passwort ein.
SSID: Geben Sie die SSID des Verschlüsse- Password Zugriffspunkts ein, mit dem sich der lungsart Projektor zu verbinden versucht. MIX (WPA- Geben Sie 8-63 ASCII- Encryption Type: Wählen Sie die PSK/WPA2- Zeichen als Passwort ein. Sicherheitsmethode des PSK (TKIP/ Zugriffspunkts, mit dem sich der AES)) oder Projektor verbinden will, aus der WPA2-...
Klicken Sie auf die Schaltfläche [Apply], um die festgelegten Bezeichnungen zu übernehmen. Die Bezeichnung wird auf der Leinwand angezeigt, wenn der Eingang des Projektors geändert wird. Anzeigebildschirm Eingangsbezeichnung Schaltfläche Advanced Menu Klicken Sie auf [Input Label] und Festlegen des öffnen Sie das Einstellungsfenster Steuerungsprotokolls des Input Label.
Seite 49
Es können nur vier Passwort ist mit dem des alphanumerische Zeichen eingegeben Webseitenadministrators identisch. werden. Die werkseitige -Port No.: Standardeinstellung ist „SONY“. Es Geben Sie den Server-Port für ADCP wird empfohlen, den Communitynamen ein. Die werkseitige Standardeinstellung gegenüber der werkseitigen Einstellung ist „53595“.
Seite 50
Setzen Sie PJ Link auf aktiviert oder vier alphanumerische Zeichen deaktiviert. Die Elemente für PJ Link eingegeben werden. Die werkseitige sind nur aktiviert, wenn diese Funktion Standardeinstellung ist „SONY“. Es aktiviert ist. Diese Funktion ist wird empfohlen, den Communitynamen standardmäßig deaktiviert. gegenüber der werkseitigen Einstellung -Requires Authentication: zu ändern, um einen unnötigen Zugriff...
Seite 51
Standardpasswort finden Sie in den (f) Einstellen der Funktion IP Spezifikationen zu PJ Link. Control Sync.* (e) Legen Sie die Einstellungen für den Systemdienst fest. Einstellungsbereich Systemdienst IP Control IP Control Sync.- Sync.-Taste Einstellbereich -Power: Aktivieren Sie diese Option, um den Schaltfläche Service Betriebsstatus des Projektors, mit dem sich das Gerät synchronisieren möchte,...
Seite 52
(g) Setzen Sie die Netzwerkeinstellungen zurück. Schaltfläche Reset Reset Reset: Setzt alle Webbrowser-Einstellungen auf ihre werkseitigen Standardeinstellungen zurück. Verwenden der Netzwerkfunktionen...
Die Präsentationsfunktion über das Netzwerk erfordert die Installation von Projector Station for Network Presentation (mitgelieferte CD-ROM). Informationen zu Aktualisierungen von Projector Station for Network Presentation finden Sie auf der Sony-Website: https://www.servicesplus.sel.sony.com/ Im Folgenden finden Sie die Systemanforderungen zur Verwendung der Anwendung.
Für Windows Starten von Projector Station Anschluss-Anleitungsfenster for Network Presentation Schließen Sie den Projektor an ein Netzwerk an. Schließen Sie bei einer kabelgebundenen Verbindung den Projektor über ein LAN-Kabel an und nehmen Sie dann die Netzwerkeinstellungen vor. Ausführliche Informationen finden Sie unter „LAN-Einstellungen“...
Seite 55
Hinweis Network Presentation LAN-Modus Die Darstellung der Anwendung auf der Leinwand kann ohne vorherige Ankündigung geändert werden. Stellen Sie den Projektor auf die Verbindung ein, über die ein Bild projiziert wird. a) Für LAN Mode Beachten Sie die Netzwerkinformationen auf dem Network Presentation Zugriffspunkt-Modus projizierten Bildschirm des Projektors, mit dem sich der Computer verbinden...
Klicken Sie auf „Connect“. Element Beschreibungen des Wenn Sie auf die Schaltfläche Elements „Connect“ klicken, wird auf dem Wireless Password Geben Sie das Bildschirm des Computers ein Wireless-Passwort für Controller angezeigt und der Computer die SSID ein. Wenn die open-system- beginnt mit der Projektion eines Bildes authentifizierung (Seite 56).
Posten Funktionen Ein-Klick-Projektionsfunktion Startet die Projektion eines Mit Projector Station for Network Bildes. Presentation können Sie eine Verknüpfung Hält die Projektion eines erstellen, die die Verbindungseinstellungen Bildes an. registriert. Stoppt die Projektion eines Indem Sie die Anwendung über die Bildes (der Bildschirm Verknüpfung starten, können Sie das Bild wird schwarz).
Rechtsklicken Sie auf die erstellte Elemente Beschreibung Textdatei und wählen Sie im CODE Weisen Sie die Einstellungen Kontextmenü die Option des Verb.-CODEs des „Informations“. Ändern Sie die Projektors zu. Erweiterung des Dateinamens, der unter on: Zeigt die Dialogfelder „Name & Syuffix“ angezeigt wird, in für die Eingabe des Verb.- „.npr“.
Für Windows Wenn das Benutzerkontensteuerung- Fenster angezeigt wird, klicken Sie auf C:\Program Files (x86)\Sony\Projector „Allow“ oder „Yes“. Station for Network Presentation\Network Für Mac Presentation.exe -connect 192.168.1.187:on:1 Doppelklicken Sie auf die Datei „PJS_NetworkPresentationP_XXX.pkg“. Für Mac Befolgen Sie die Anweisungen im -connect 192.168.1.187:on:1 Assistenten, um die Anwendungssoftware zu installieren.
Fehlercodeliste der Projektorstation für Projector Station for Network Presentation Fehlercode Bedeutung/Maßnahme Seite NPR-E1701 Das Öffnen des WLAN-Geräts auf dem Computer ist fehlgeschlagen. Überprüfen Sie, ob die WLAN-Funktion auf dem Computer normal läuft. NPR-E1702 Fehler beim Scannen des Zugangspunktes. Überprüfen Sie, ob die WLAN-Funktion auf dem Computer normal läuft.
Seite 61
Fehlercode Bedeutung/Maßnahme Seite NPR-E2101 Es wurde keine Antwort vom Projektor empfangen. Die – Antwort wird möglicherweise blockiert, oder das Netzwerk wurde während der Datenübertragung vom Projektor getrennt. Überprüfen Sie die Einstellung der Sicherheitssoftware des Computers und den Betriebsstatus der Netzwerkumgebung des Projektors Verwenden der Präsentationsfunktion über das Netzwerk...
B Wiedergeben von Video und Audio über eine USB- Verbindung Wiedergeben von Video und Audio über eine USB-Verbindung Sie können Video und Audio auch einfach wiedergeben, indem Sie den Projektor und Computer über ein USB A-B- Kabel verbinden (nicht mitgeliefert). Zur Wiedergabe von Video und Audio über eine USB-Verbindung muss USB Display gestartet werden.
Seite 63
Für Mac: Posten Funktionen Startet die Projektion von Audio/Video. Pausiert die Projektion von Audio/Video. Hält die Projektion von Audio/Video an (der Bildschirm wird schwarz). Informationen über USB Display werden angezeigt. Wiedergeben von Video und Audio über eine USB-Verbindung...
B USB Media Viewer Verwenden von USB Media Viewer Sie können auf einem USB-Speichergerät gespeicherte Bilddateien durchsuchen, das an den USB-Anschluss des Projektors angeschlossen ist, ohne einen Computer zu verwenden. Unterstützte Speichermedien und Dateiformate: • Unterstütztes Speichermedium: USB-Flashspeicher • Unterstütztes Format des Speichermediums: FAT-Format •...
Miniaturansicht-Modus Die Bilddateien in dem Ordner werden als Miniaturansichtsliste angezeigt. Option-Menü Drücken Sie die Taste V/v/B/b auf der Fernbedienung, um ein Bild auszuwählen, und drücken Sie dann die ENTER-Taste. Das Option-Menü wird im unteren Bereich des Bildschirms angezeigt. Option-Menü Sie können die Anzeigereihenfolge der Miniaturansichten sowie das Anzeigeverfahren der Bilddateien auswählen.
Anzeige-Modus Im Anzeige-Modus können Sie ein ausgewähltes Bild im Vollbildmodus anzeigen. Option-Menü Drücken Sie die ENTER-Taste auf der Fernbedienung. Das Option-Menü wird im unteren Bereich des Bildschirms angezeigt. Option-Menü Posten Beschreibungen des Elements Das Option-Menü wird ausgeblenet. Kehrt zum Miniaturansicht-Modus zurück (Seite 65). Das Bild wird um 90 Grad gegen den Uhrzeigersinn gedreht.
Seite 67
Option-Menü Posten Beschreibungen des Elements Das Option-Menü wird ausgeblenet. Kehrt zum Miniaturansicht-Modus zurück (Seite 65). Das vorherige Bild wird angezeigt. Das nächste Bild wird angezeigt. Drücken Sie die Taste V/v, um das Diaschau-Zeitintervall zu ändern. Nach 3 Sekunden wird das nächste Bild angezeigt. Nach 5 Sekunden wird das nächste Bild angezeigt.
B Sonstiges Anzeigen Die Anzeige ON/STANDBY und die Anzeige WARNING an der Vorderseite geben durch Leuchten bzw. Blinken Aufschluss über den Status des Projektors und weisen auf Funktionsstörungen hin. Wenn die Anzeigen rot blinken, beheben Sie das Problem wie in „Warnanzeigen und Abhilfemaßnahmen“...
Seite 69
Lampe erschöpft. Tauschen Sie die Lampe in diesem Fall gegen eine neue aus (Seite 76). Wenn die Lampe defekt ist, tauschen Sie die Lampe nicht selbst aus. Wenden Sie sich an einen qualifizierten Sony- Kundendiensttechniker. Anzeigen...
Seite 70
Wenn die Anzeigen anders blinken als oben beschrieben, lösen Sie das Netzkabel, vergewissern Sie sich, dass die Anzeige ON/STANDBY erlischt, stecken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein. Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal von Sony. Anzeigen...
Liste der Meldungen Wenn eine der folgenden Meldungen auf dem projizierten Bild angezeigt wird, lesen Sie zur Behebung des Problems in der folgenden Tabelle nach. Meldungen Bedeutung/Abhilfemaßnahme Seite Zu heiß! Birne aus in Überprüfen Sie Folgendes. 4, 39, 1 Min. •...
Seite 72
Meldungen Bedeutung/Abhilfemaßnahme Seite Bitte HDBaseT- Stellen Sie „HDBaseT/LAN-Anschluss“ abhängig vom Einstellungen prüfen HDBaseT/LAN-Anschluss ein. (nur VPL-EW578) Liste der Meldungen...
Fehlerbehebung Bevor Sie den Projektor zur Reparatur bringen, versuchen Sie bitte, das Problem anhand der folgenden Hinweise zu beheben. Symptome Abhilfemaßnahme Seite Der Projektor lässt sich Überprüfen Sie, ob das Netzkabel fest angeschlossen ist. – nicht einschalten. Wenn „Bed.-tastensperre“ auf „Ein“ gesetzt ist, lässt sich der Projektor nicht mit der Taste ?/1 am Projektor einschalten.
Seite 74
Symptome Abhilfemaßnahme Seite Das Bild ist Die Trapezverzeichnung ist auf den Projektionswinkel 7, 22, trapezförmig. zurückzuführen. In diesem Fall können Sie die Trapezverzeichnung mit der Trapezausgleichsfunktion korrigieren. Wenn „V Trapez“ auf „Manuell“ gesetzt ist, funktioniert die 7, 22, Trapezausgleichsfunktion nicht automatisch. Setzen Sie „V Trapez“...
Seite 75
Projektor über den HDBaseT-Anschluss angeschlossen ist und die Kabel an anderen Anschlüssen angeschlossen oder getrennt werden. (nur VPL-EW578) Das Lüftergeräusch ist Wenn „Bereitschaftsmodus“ auf „Standard“ eingestellt ist, – im Bereitschaftsmodus sind einige Funktion auch im Bereitschaftsmodus aktiv. Dies zu hören. (nur VPL- ist jedoch keine Störung.
Feuergefahr. Greifen Sie nicht mit den Händen in den Steckplatz. Hinweise • Wenn die Lampe zerbricht, wenden Sie sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus. • Achten Sie beim Herausnehmen der Lampe darauf, dass Sie sie gerade herausziehen und dabei an der gekennzeichneten Position halten.
Seite 77
Setzen Sie die neue Lampe bis zum Anschlag ein, sodass sie richtig sitzt (1). Ziehen Sie die 3 Schrauben (2) fest. Hinweis Das Gerät lässt sich nicht einschalten, wenn die Lampe nicht ordnungsgemäß eingesetzt ist. Schließen Sie die Lampenabdeckung und ziehen Sie die 1 Schraube fest. Schließen Sie das Netzkabel an eine Netzsteckdose an und schalten Sie den Projektor ein.
Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal. Bringen Sie die Luftfilterabdeckung Vorsicht wieder am Gerät an. Si continúa utilizando el proyector después...
Seite 80
G mit Sync/Y: 1 Vp-p ± 2 dB, sync-negativ, 75-Ohm- Abschlusswiderstand, RGB/P : 0,7 Vp-p ± 2 dB, 75-Ohm-Abschlusswiderstand, Synchronisationssignal: TTL, hohe Impedanz, positiv/ negativ Audioeingang (nur VPL-EW578/EW575/EW455/ EW435/EX575/EX455/EX435): Stereominibuchse, Nenneingangsspannung 500 mV effektiver Mittelwert, Eingangsimpedanz über 47 kOhm INPUT B RGB-Eingang: Mini-D-Sub 15-polig (weiblich), RGB: 0,7 Vp-p ±...
Seite 81
Lagertemperatur/ –10 °C bis +60 °C/20 % bis 80 % (nicht kondensierend) Lagerluftfeuchtigkeit Betriebsspannung VPL-EW578: 100 V bis 240 V Wechselstrom, 3,5 A-1,5 A, 50/60 Hz VPL-EW575/EW455/EX575/EX455/EX435: 100 V bis 240 V Wechselstrom, 3,4 A-1,5 A, 50/60 Hz VPL-EW435: 100 V bis 240 V Wechselstrom,...
Seite 82
365 × 96,2 × 252 mm (ohne vorstehende Teile) VPL-EW455/EW435/EX455/EX450/EX435/EX430: ca. 365 × 105,3 × 252 mm ca. 365 × 96,2 × 252 mm (ohne vorstehende Teile) Gewicht VPL-EW578/EW575: ca. 4,1 kg VPL-EX575: ca. 4 kg VPL-EW455/EW435/EX570/EX455/EX435: ca. 3,9 kg VPL-EX450/EX430: ca. 3,8 kg Spezifikationen...
Seite 83
*2: Die Informationen zum Zubehör in dieser Anleitung entsprechen dem Stand von November 2016. *3: Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie sich an Ihren autorisierten Sony-Händler. *4: nur VPL-EW578. Änderungen an Gerät und Sonderzubehör, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Projektionsentfernung Die Projektionsentfernung ist der Abstand zwischen der Vorderseite der Linse und der Oberfläche des projizierten Bildes. Im Folgenden werden die Projektionsentfernung und -höhe von der Mitte des Objektivs zum Rand der Leinwand für jedes Projektionsbereichsformat aufgeführt. Höhe H ist die Höhe von der Unterkante des projizierten Bildes (der Oberkante bei der Befestigung an der Decke) zu A (diese Position wird bestimmt, indem eine senkrechte Linie von der Mitte des Objektivs zur Oberfläche des projizierten Bildes gezogen wird).
Seite 87
Tabelle Projektionsentfernung (VPL-EW578/EW575) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,72 × 1,08 1,92-3,09 -0,20 -0,20 100 Zoll (2,54 m) 2,15 ×...
Seite 88
Tabelle Projektionsentfernung (VPL-EW455/EW435) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,72 × 1,08 2,35-3,06 -0,11 -0,11 100 Zoll (2,54 m) 2,15 ×...
Seite 89
Tabelle Projektionsentfernung (VPL-EX575/EX570) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,63 × 1,22 2,29-3,68 -0,20 -0,20 100 Zoll (2,54 m) 2,03 ×...
Seite 90
Tabelle Projektionsentfernung (VPL-EX455/EX450) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,63 × 1,22 2,24-2,92 -0,20 -0,20 100 Zoll (2,54 m) 2,03 ×...
Seite 91
Tabelle Projektionsentfernung (VPL-EX435/EX430) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,63 × 1,22 2,41-2,88 -0,20 -0,20 100 Zoll (2,54 m) 2,03 ×...
Seite 92
Deckenmontage Höhe H von der Mitte des Objektivs zum Rand der Mitte des Objektivs Leinwand Oberseite Projiziertes Bild Projektionsentfernung L * Die Zahl ist negativ, wenn die Oberseite des projizierten Bildes oberhalb von A liegt. Projektionsentfernung...
Seite 93
Tabelle Projektionsentfernung (VPL-EW578/EW575) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,72 × 1,08 1,92-3,09 -0,20 -0,20 100 Zoll (2,54 m) 2,15 ×...
Seite 94
Tabelle Projektionsentfernung (VPL-EW455/EW435) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,72 × 1,08 2,35-3,06 -0,11 -0,11 100 Zoll (2,54 m) 2,15 ×...
Seite 95
Tabelle Projektionsentfernung (VPL-EX575/EX570) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,63 × 1,22 2,29-3,68 -0,20 -0,20 100 Zoll (2,54 m) 2,03 ×...
Seite 96
Tabelle Projektionsentfernung (VPL-EX455/EX450) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,63 × 1,22 2,24-2,92 -0,20 -0,20 100 Zoll (2,54 m) 2,03 ×...
Seite 97
Tabelle Projektionsentfernung (VPL-EX435/EX430) Einheit: m Höhe H von der Mitte des Objektivs zum Projektionsbildgröße Rand der Leinwand Projektions- Minimale Maximale entfernung L Diagonale D Breite × Höhe Projektionsentfernung Projektionsentfernung 80 Zoll (2,03 m) 1,63 × 1,22 2,41-2,88 -0,20 -0,20 100 Zoll (2,54 m) 2,03 ×...
Abmessungen Oberseite (VPL-EW578/EW575) Mitte der Linse Einheit: mm Abmessungen...
Seite 99
Oberseite (VPL-EX575/EX570) Mitte der Linse Einheit: mm Oberseite (VPL-EW455/EW435/EX455/EX450/EX435/EX430) Mitte der Linse Einheit: mm Abmessungen...
Seite 100
Vorderseite Mitte der Linse Einheit: mm Unterseite (VPL-EW578/EW575) 225,3 Mitte der Linse Bohrungen für die Deckenhalterung (M4, Tiefe 8) 31,8 31,8 45,3 57,4 97,5 Einheit: mm Abmessungen...
Seite 101
Unterseite (VPL-EX575/EX570) 225,3 Mitte der Linse Bohrungen für die Deckenhalterung (M4, Tiefe 8) 31,8 31,8 45,3 57,4 97,5 Einheit: mm Abmessungen...
Seite 102
Unterseite (VPL-EW455/EW435/EX455/EX450/EX435/EX430) 225,3 Mitte der Linse Bohrungen für die Deckenhalterung (M4, Tiefe 8) 31,8 31,8 57,4 45,3 97,5 Einheit: mm Abmessungen...
Sie bitte stehen SONY oder einem oder mehreren DRITT- http://oss.sony.net/Products/Linux oder eine andere LIEFERANTEN zu. von SONY bezeichnete Webseite, um eine Liste der EINRÄUMUNG EINER LIZENZ anwendbaren OPEN-SOURCE-KOMPONENTEN, die in der SOFTWARE gegebenenfalls enthalten SONY räumt Ihnen eine beschränkte Lizenz zur sind, sowie die anwendbaren Bedingungen für deren...
Seite 104
Dienste, die über die SOFTWARE zur Verfügung bezeichnet) SCHLIEßEN AUSDRÜCKLICH stehen, gegebenenfalls von Dritten angeboten JEGLICHE GEWÄHRLEISTUNG, PFLICHTEN werden, über die SONY keine Kontrolle hat. DIE ODER BEDINGUNGEN AUS, SEIEN SIE NUTZUNG DES INHALTE-DIENSTES SETZT AUSDRÜCKLICH ODER STILLSCHWEIGEND EINE INTERNETVERBINDUNG VORAUS. DER...
Seite 105
NICHT-PERSONENBEZOGENEN DATEN, VERFÜGBAR, NICHT UNTERBROCHEN ODER STANDORTDATEN UND DATENSICHERHEIT UNVERÄNDERT SEIN WERDEN UND (E) SONY Sie erkennen an und stimmen zu, dass SONY und GIBT KEINE GEWÄHRLEISTUNG, MACHT ES seine verbundenen Unternehmen, Partner und NICHT ZU EINER BEDINGUNG UND GIBT...
Seite 106
Zugriff auf oder die unberechtigte gutzumachenden Schaden zulasten SONYs Offenlegung von Informationen zu verhindern, aber verursachen wird, für den geldwerte Sony wird nicht zusichern, dass es alle Risiken eines Entschädigungen unangemessen sein würden. Sie Missbrauchs solcher Informationen ausschließen stimmen zu, dass SONY einstweiligen Rechtsschutz wird.
Fokus ............20 Index Fokussierring ..........4 Freeze ............8 fV .............40 Anschließen an einen Computer ..... 10 Anschließen eines externen Monitors und Gamma-Modus ........28 eines Audiogeräts ......17 Geeignetes Eingangssignal ......85 Anschließen eines Videogeräts ....13 Anschlussfeld ........4, 5 Anzeigen ..........68 H (Horizontal) .........31 APA ............
Seite 109
Hinweise zu den Markenzeichen Netzeingang (AC IN) ........6 • Adobe und Adobe Acrobat sind Netzwerkfunktionen ........41 Markenzeichen oder eingetragene Markenzeichen von Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Phase, Teilung, Lage .......31 • Kensington ist ein eingetragenes Projector Station for Network Markenzeichen der Kensington Presentation ........53...
