Installation Diagrams

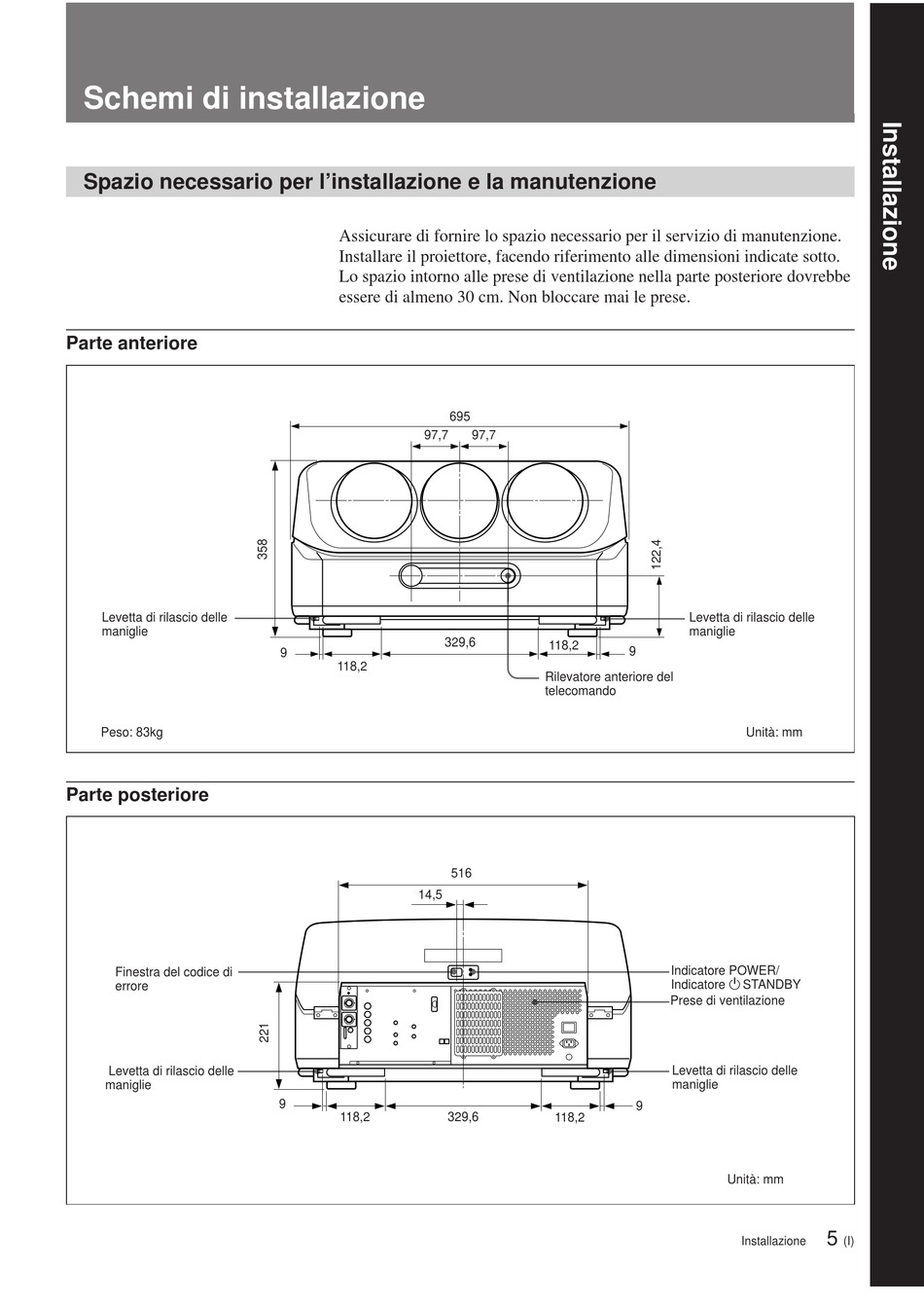

Schemi di installazione

Spazio necessario per l'installazione e la manutenzione

Parte anteriore

Levetta di rilascio delle
maniglie
Peso: 83kg

Parte posteriore

Finestra del codice di
errore
Levetta di rilascio delle
maniglie
Assicurare di fornire lo spazio necessario per il servizio di manutenzione.
Installare il proiettore, facendo riferimento alle dimensioni indicate sotto.
Lo spazio intorno alle prese di ventilazione nella parte posteriore dovrebbe
essere di almeno 30 cm. Non bloccare mai le prese.
695
97,7
329,6
9
118,2
516
14,5
9
118,2 329,6
97,7
118,2
9
Rilevatore anteriore del
telecomando
9
118,2
Levetta di rilascio delle
maniglie
Unità: mm
Indicatore POWER/
Indicatore u STANDBY
Prese di ventilazione
Levetta di rilascio delle
maniglie
Unità: mm
5
Installazione (I)
