Aufbau und Funktion
Schutzgasversorgung
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+" stecken und verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
Falls zutreffend:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.8
Schutzgasversorgung
5.8.1
Anschluss Schutzgasversorgung

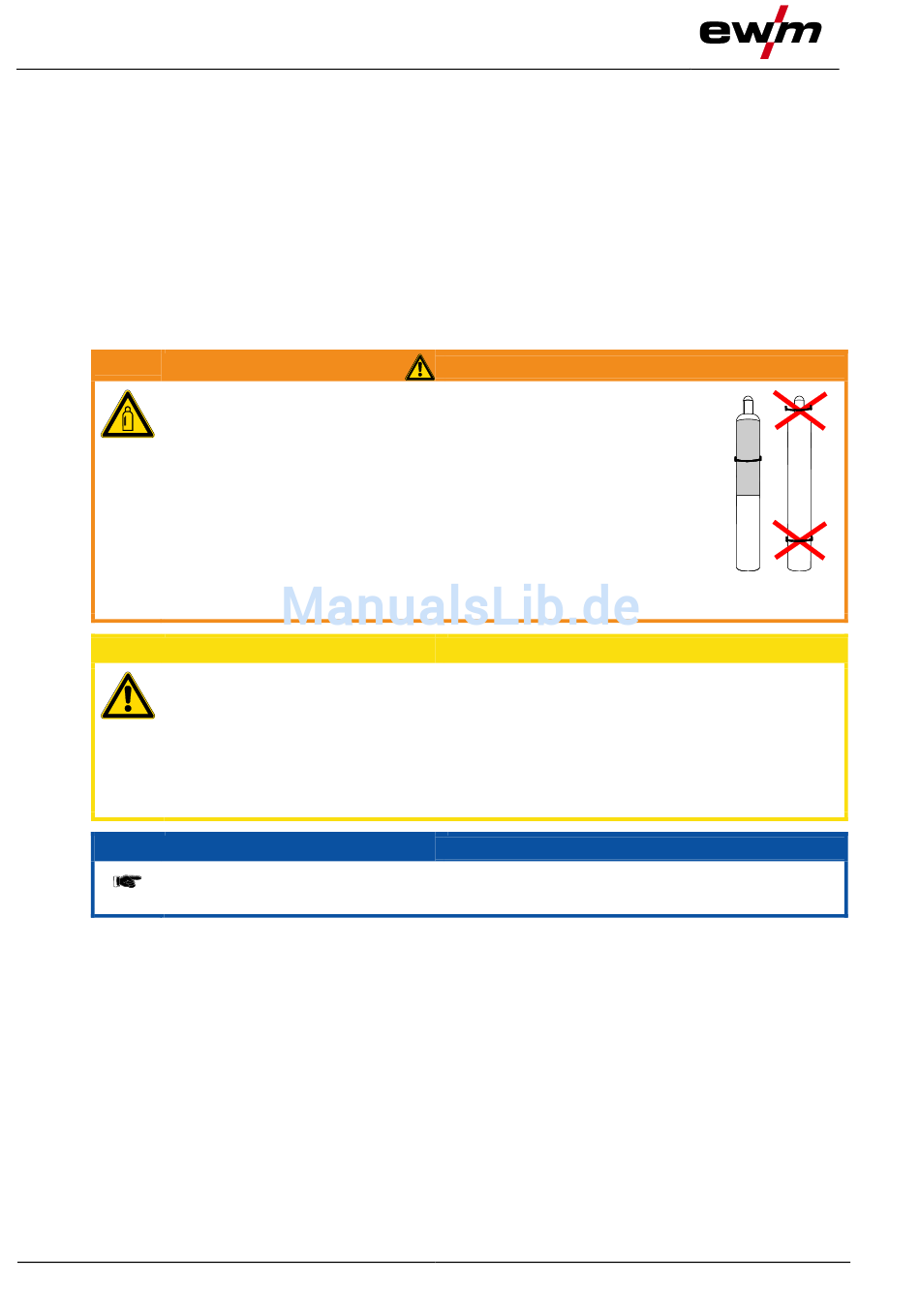

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgas-
flaschen kann zu schweren Verletzungen führen!
•
Schutzgasflaschen mit den serienmäßig am Gerät vorhandenen
Sicherungselementen (Kette / Gurt) sichern!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Schutzgasflasche das
Gasflaschenventil kurz öffnen, um evtl. Verschmutzungen auszublasen.
26
WARNUNG
VORSICHT
HINWEIS
099-005187-EW500
03.01.2012
