060570-027 MX 15/19
W
ARTUNG
W A R N U N G
!
Niemals Wartungsarbeiten durchführen, wenn die Arbeitsbühne hochgefahren ist, ohne das Hubgestell vorher
zu blockieren.
NIEMALS im Bereich des Hubgestells stehen, während die Stütze eingesetzt oder verstaut wird.
B
L O C K I E R E N D E S
H
U B G E S T E L L S
E
INSETZEN DER
S
CHERENMECHANISMUS
1. Arbeitsbühne auf festem, ebenem Boden parken.
Vor dem Einsetzen der Stützstrebe des
Scherenmechanismus Arbeitsbühne vollständig
entladen.
2. Die Fahrwerks- und Arbeitsbühnen-
Notausschalter müssen beide EINGESCHALTET
sein, dazu die Knöpfe herausziehen.
3. Fahrwerk-Schlüsselschalter auf „Fahrwerk"
(CHASSIS) drehen und halten. Den Schalter
Heben/Absenken des Fahrwerks in die Position
„Nach oben" (UP) stellen und die Arbeitsbühne
ca. 2,1 m (7 ft.) anheben.
4. Die Stütze des Scherenmechanismus in eine
senkrechte Position drehen.
5. Arbeitsbühne vorsichtig absenken, bis das geschweißte Ende des Scherengestänges auf der Stütze aufliegt.
V
ERSTAUEN DER
1. Stütze festhalten und Arbeitsbühne langsam mit den Steuerelementen des Fahrwerks anheben, bis das
geschweißte Ende des Scherengestänges die Stütze freigibt.
2. Stütze nach vorn drehen und auf dem Fahrwerk ablegen.
3. Den Schalter Heben/Absenken des Fahrwerks auf „Absenken" (LOWER) stellen und die Arbeitsbühne ganz
absenken.
Seite 48
!
S
TÜTZE DES
S S
TÜTZE DES CHERENMECHANISMUS

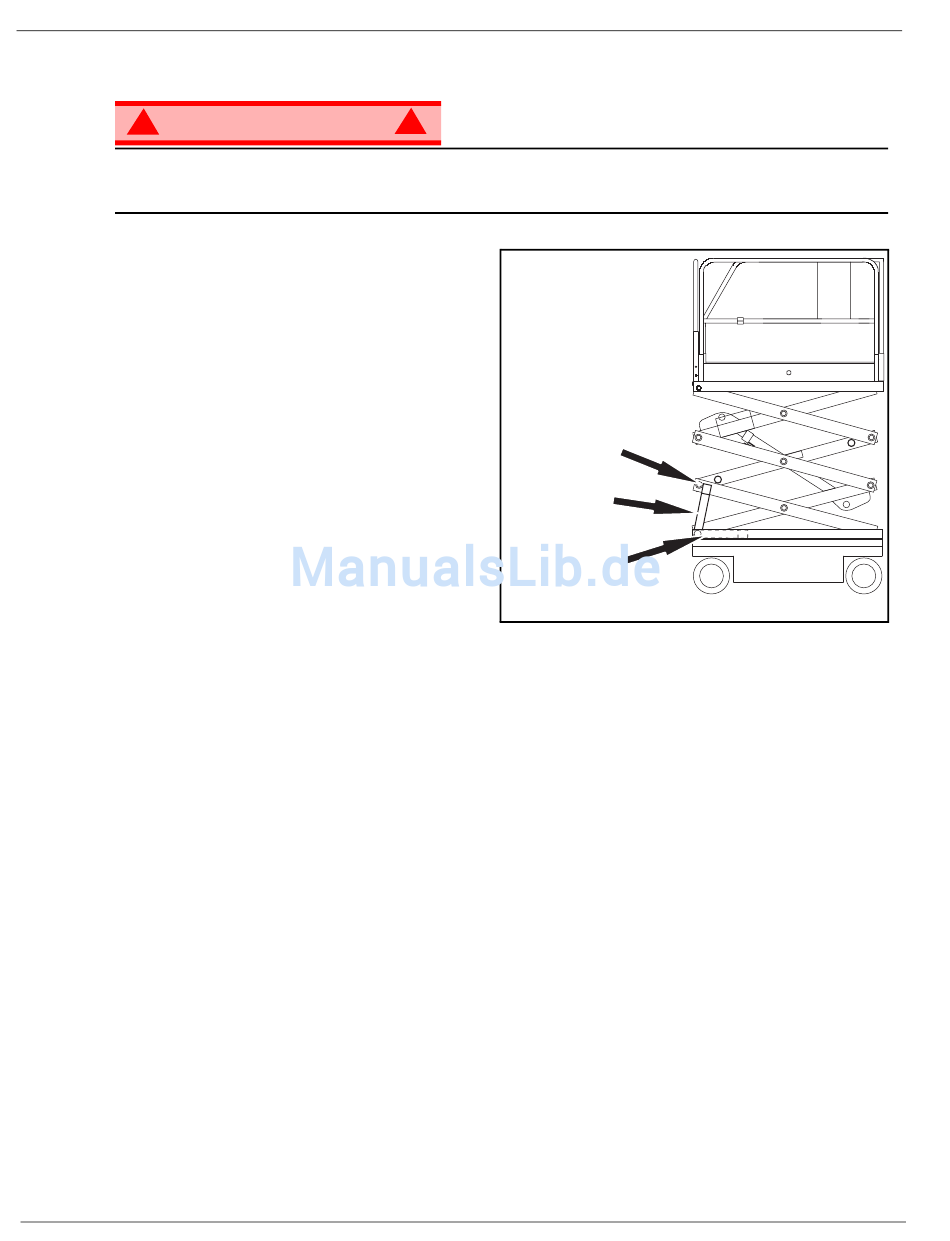

Abbildung 8: Stütze des Scherenmechanismus
Schweißung des
Scherengestänges
Stütze
eingesetzt
Stütze
verstaut

Wartung

Betriebsanleitung
