Anlass.stromkr; Testergebnisse Anlass.stromkr - Midtronics inTELLECT EXP Bedienungsanleitung

Anlass.Stromkr.

Mit diesem Test ermitteln Sie den Spannungsabfall an anderen Komponenten.
1. STROMKR. WÄHLEN: Wählen Sie ANDERE mit den Tasten PFEIL NACH OBEN/UNTEN oder dem
numerischen Tastenfeld aus.
1 BATTERIE-ERDUNG
2 ANLASS. STROMKR.
 GENER. STROMKR.
4 ANDERE
Drücken Sie zum Fortfahren die Optionstaste WEITER.
2. AMPS EINSTELLEN: Wählen Sie die ermittelte Amperezahl für den geprüften Stromkreis mit den Tasten
PFEIL NACH OBEN/UNTEN oder dem numerischen Tastenfeld aus. Die Standardeinstellung lautet 10 A.
Drücken Sie zum Fortfahren die Optionstaste WEITER.
. Verbinden Sie die positive Klemme (+) der Batterieprüfdrähte mit dem Pluspol (+) der Komponente.
Verbinden Sie die negative Klemme (–) mit dem Minuspol (–) der Komponente.
4. Verbinden Sie die positive DMM-Klemme (+) mit dem Pluspol (+) der Batterie. Verbinden Sie die negative
Klemme (–) mit dem Minuspol (–) der Batterie.
In den nächsten Sekunden wird am Testgerät TEST und eine Stoppuhr angezeigt, während die
Batterieerdung geprüft wird.

Testergebnisse Anlass.Stromkr.

Gesamtspannungsabfall
im Stromkreis
Beurteilung
Im Falle eines Fehlers wird als Beurteilung SÄUBERN & TESTEN ODER ERSETZEN angezeigt. Richten Sie
zum Drucken der Ergebnisse den IR-Sender des Testgeräts auf den Empfänger am Drucker, und drücken Sie
die Optionstaste DRUCK. Drücken Sie die Taste ENDE, um zum Hauptmenü zurückzukehren.

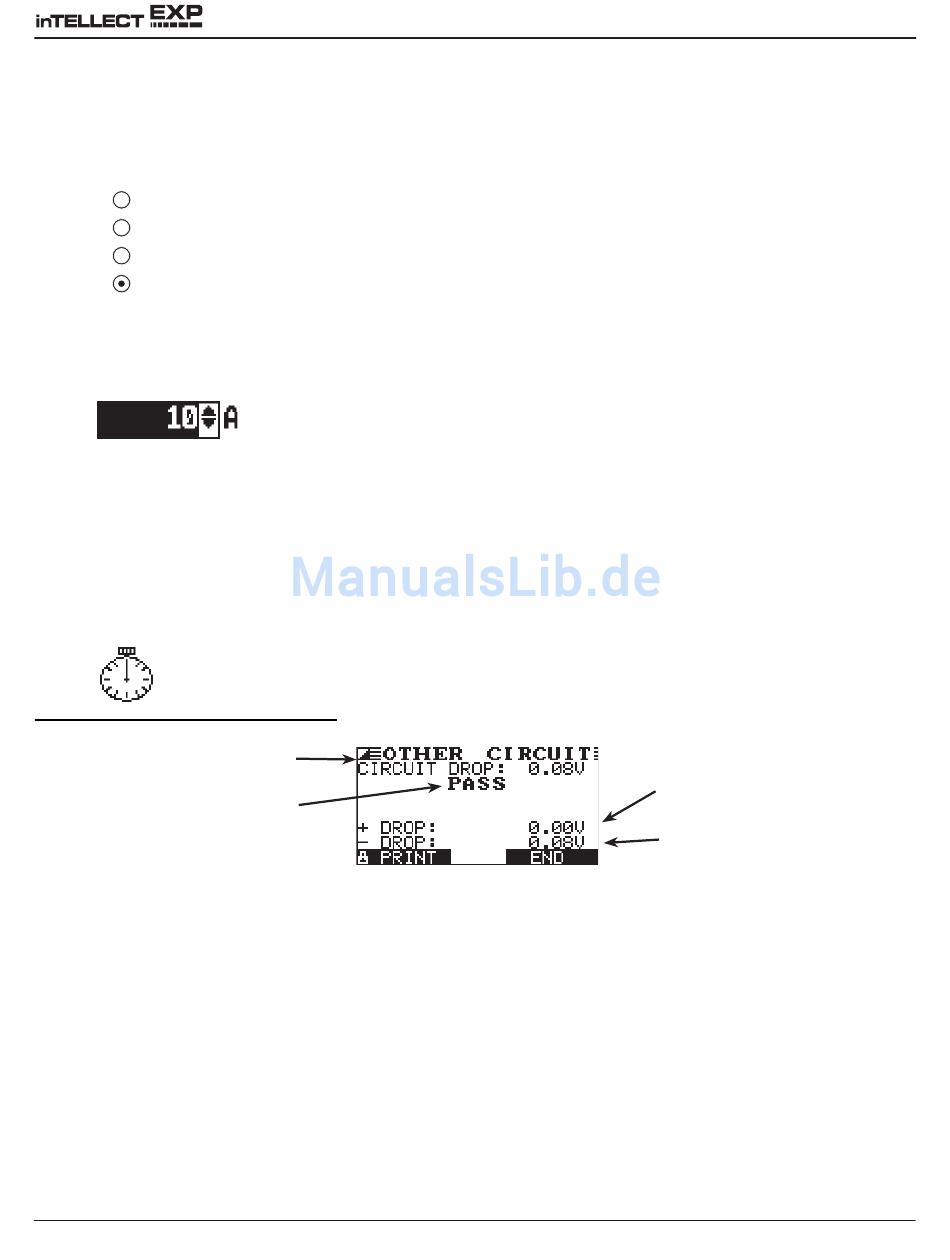

Abbildung 21: Testergebnis OK für Anlass.Stromkr.
•
Kapitel 7: Kabel-/durchgangstest
5
•
Spannungsabfall an der positiven
Seite des Stromkreises
Spannungsabfall an der negativen
Seite des Stromkreises
