Kapitel 7: Kabel-/durchgangstest

Generatorstromkreis

Beim Test des Generatorstromkreises wird der Spannungsabfall für den Generator gemessen.
1. STROMKR. WÄHLEN: Wählen Sie den Generatorstromkreis mit den Tasten PFEIL NACH OBEN/
UNTEN oder dem numerischen Tastenfeld aus.
1 BATTERIE-ERDUNG
2 ANLASS. STROMKR.
 GENER. STROMKR.
4 ANDERE
Drücken Sie zum Fortfahren die Optionstaste WEITER.
2. AMPS EINSTELLEN: Wählen Sie die ermittelte Amperezahl des Generatorkreises mit den Tasten PFEIL
NACH OBEN/UNTEN oder dem numerischen Tastenfeld aus. Die Standardeinstellung lautet 80 A.
Drücken Sie zum Fortfahren die Optionstaste WEITER.
. Verbinden Sie die positive Klemme (+) der Batterieprüfdrähte mit dem Ausgabeadapter (B+) des
Generators. Verbinden Sie die negative Klemme (–) mit dem Gehäuse des Generators.
4. Verbinden Sie die positive DMM-Klemme (+) mit dem Pluspol (+) der Batterie. Verbinden Sie die negative
Klemme (–) mit dem Minuspol (–) der Batterie.
In den nächsten Sekunden wird am Testgerät TEST und eine Stoppuhr angezeigt, während die
Batterieerdung geprüft wird.

Testergebnisse Generatorstromkreis

Gesamtspannungsabfall
im Stromkreis
Beurteilung
Im Falle eines Fehlers wird als Beurteilung SÄUBERN & TESTEN ODER ERSETZEN angezeigt. Richten Sie
zum Drucken der Ergebnisse den IR-Sender des Testgeräts auf den Empfänger am Drucker, und drücken Sie
die Optionstaste DRUCK. Drücken Sie die Taste ENDE, um zum Hauptmenü zurückzukehren.

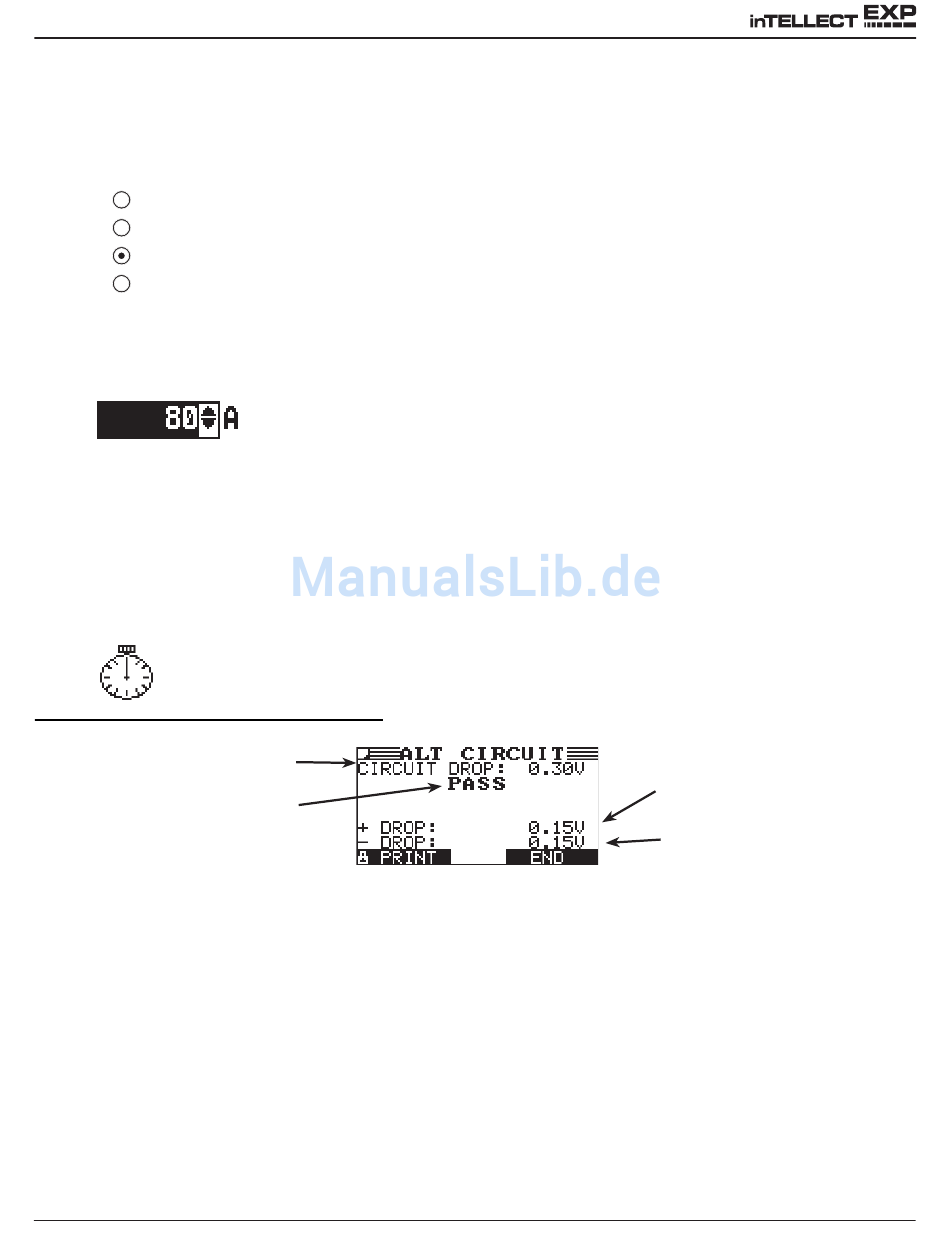

Abbildung 20: Testergebnis OK für den Generatorstromkreis
4
• •
Spannungsabfall an der positiven
Seite des Stromkreises
Spannungsabfall an der negativen
Seite des Stromkreises
