Anlasserstromkreis

Beim Test des Anlasserstromkreises wird der Spannungsabfall für den Anlasser gemessen.
1. STROMKR. WÄHLEN: Wählen Sie den Anlasserstromkreistest mit den Tasten PFEIL NACH OBEN/
UNTEN oder dem numerischen Tastenfeld aus.
1 BATTERIE-ERDUNG
2 ANLASS. STROMKR.
 GENER. STROMKR.
4 ANDERE
Drücken Sie zum Fortfahren die Optionstaste WEITER.
2. AMPS EINSTELLEN: Wählen Sie die ermittelte Amperezahl des Anlasserstromkreises mit den Tasten PFEIL
NACH OBEN/UNTEN oder dem numerischen Tastenfeld aus. Die Standardeinstellung lautet 150 A.
Drücken Sie zum Fortfahren die Optionstaste WEITER.
. Verbinden Sie die positive Klemme (+) der Batterieprüfdrähte mit dem Batteriepoladapter des Anlassers.
Verbinden Sie die negative Klemme (–) mit dem Gehäuse des Anlassers.
4. Verbinden Sie die positive DMM-Klemme (+) mit dem Pluspol (+) der Batterie. Verbinden Sie die negative
Klemme (–) mit dem Minuspol (–) der Batterie.
In den nächsten Sekunden wird am Testgerät TEST und eine Stoppuhr angezeigt, während die
Batterieerdung geprüft wird.

Testergebnisse Anlasserstromkreis

Gesamtspannungsabfall
im Stromkreis
Beurteilung
Im Falle eines Fehlers wird als Beurteilung SÄUBERN & TESTEN ODER ERSETZEN angezeigt. Richten Sie
zum Drucken der Ergebnisse den IR-Sender des Testgeräts auf den Empfänger am Drucker, und drücken Sie
die Optionstaste DRUCK. Drücken Sie die Taste ENDE, um zum Hauptmenü zurückzukehren.

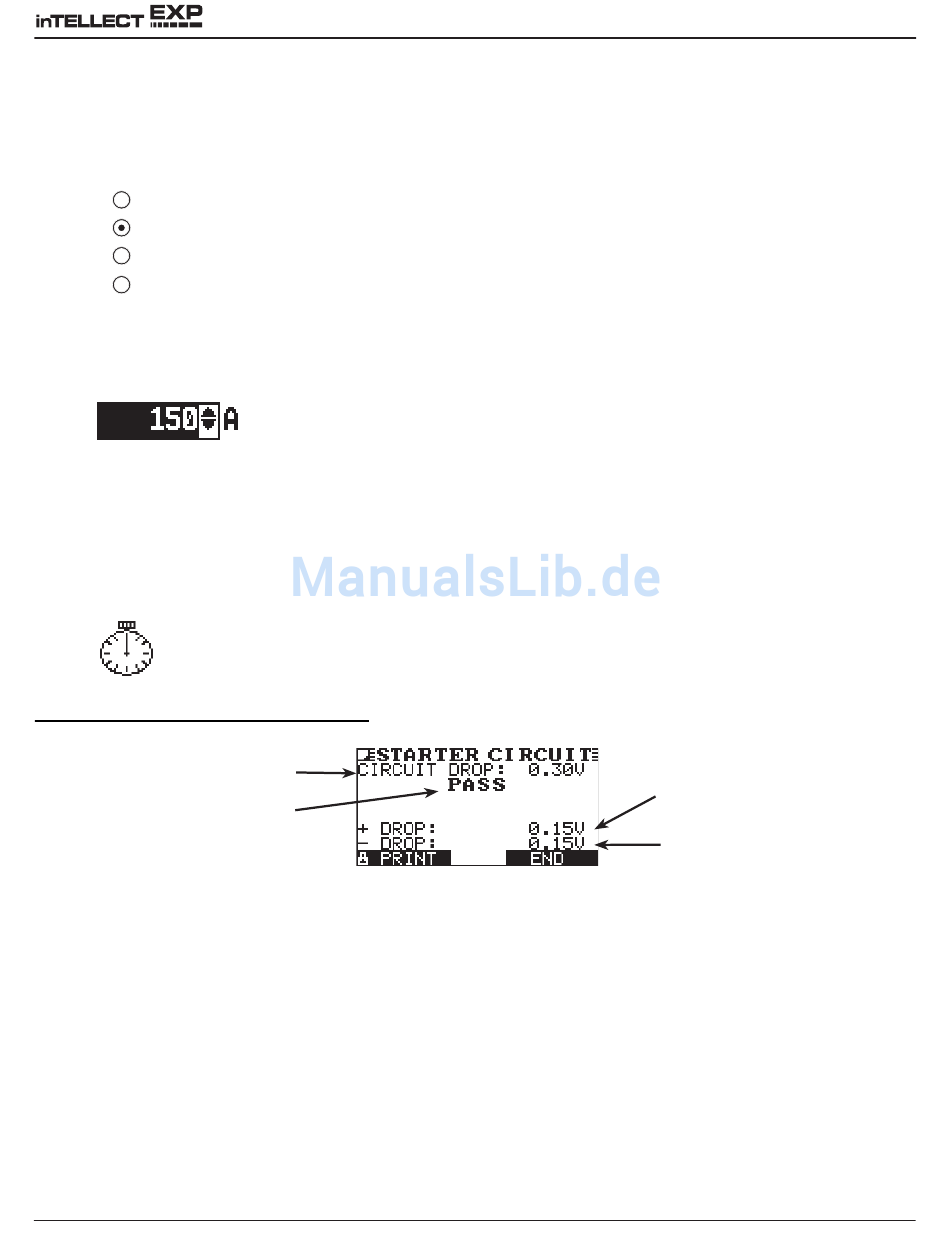

Abbildung 19: Testergebnis OK für den Anlasserstromkreis
Kapitel 7: Kabel-/durchgangstest

• •
Spannungsabfall an der positiven
Seite des Stromkreises
Spannungsabfall an der negativen
Seite des Stromkreises
