Kapitel 2: Beschreibung
Prüfdrähte, Anschlüsse und Datenanschluss
Für die Kabelprüfdrähte (Abbildung 5) befinden sich zwei Anschlüsse an der Oberseite des Prüfgeräts
(Abbildung 3).
•
Das Batterietestkabel wird an einen 6-poligen Anschluss mit Sperrring angeschlossen.
•
Für die Stromklemme und die Multimeter-Prüfkabel verfügt das Prüfgerät über einen RJ45-Zubehör-
anschluss mit Entriegelungshebel.

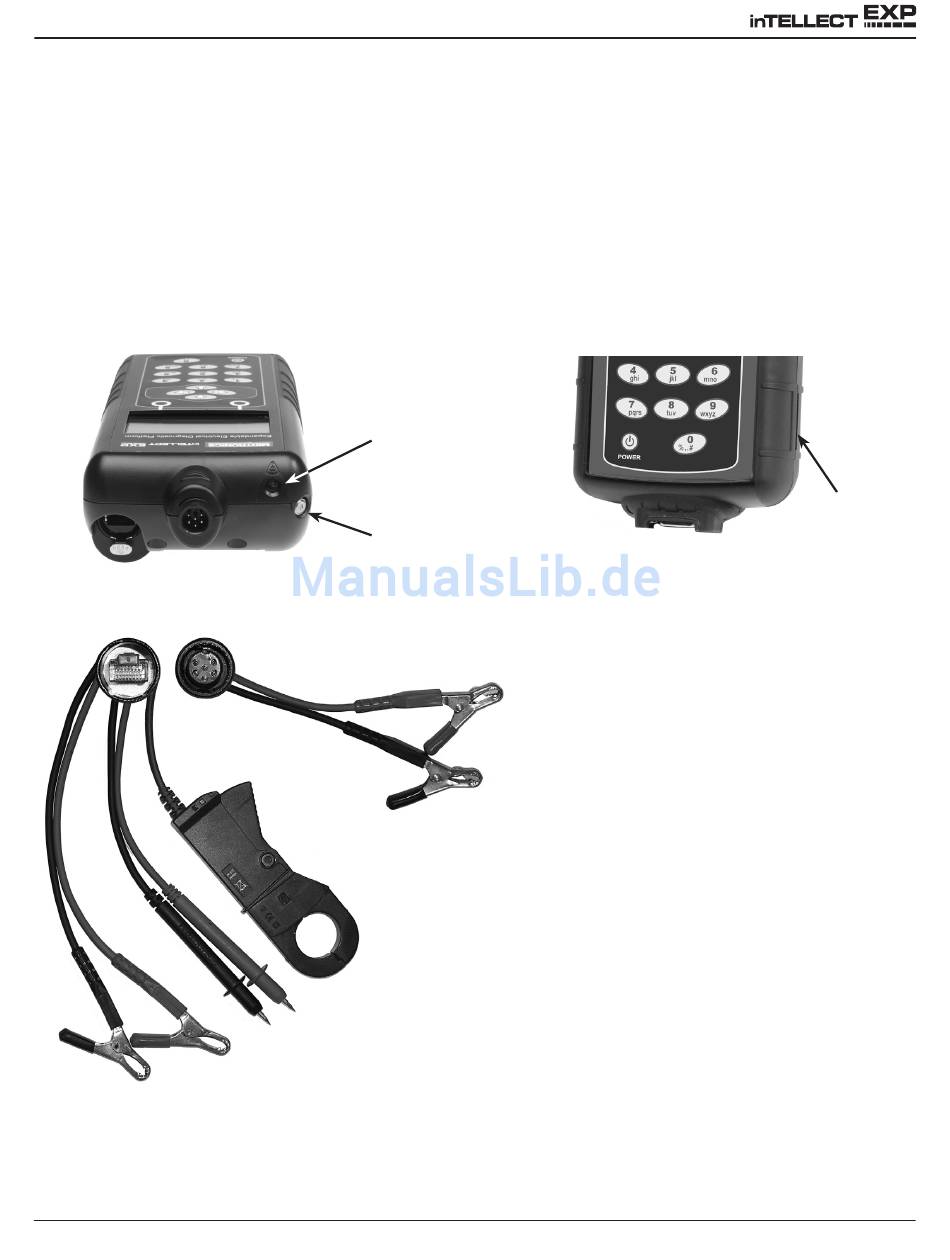

Abbildung 3: Oberseite des EXP
6-poliger
Zubehör-
Anschluss
anschluss
DMM-Kabel mit
Klemmen
Abbildung 5: Prüfdrähte
IR-Datensender
IR-Temperaturfühler
Batterietest-
kabel
Stromklemme
DMM-Kabel mit
Sonden
10
•
Abbildung 4: Unterseite des EXP
DB-9-Anschluss
für zukünftige
Erweiterungen
Auf der Oberseite des Prüfgeräts befinden
sich zwei IR-Datenanschlüsse (Abbildung ).
•
Ein IR-Datensender, der die Prüfergeb-
nisse an den optionalen IR-Drucker über-
trägt.
•
Ein IR-Fühler für Temperaturmessungen.
Das Prüfgerät verfügt des weiteren über einen
DB-90-Anschluss für zukünftige Erweiterun-
gen sowie über einen SD-Kartensteckplatz für
Software-Upgrades oder Datenprotokollierung
(Abbildung 4).
Bei der Auslieferung des Prüfgeräts befindet
sich in dem Steckplatz eine nicht programmier-
bare Karte, die diesen vor Staub und anderen
Verschmutzungen schützt.
•
SD-Kartensteck-
platz für zukünftige
Upgrades
