Kapitel 6: systemtest
11. DREHZAHL ERKANNT, MOTOR I. LEERLAUF: Das Testgerät hat die Drehzahl erfasst. Drücken Sie
zum Fortfahren die Optionstaste WEITER .
12. ANALYSE LADESYSTEMDATEN: Das Prüfgerät beendet abschließende Analyse der Ladesystemdaten.
13. VERBR. + MOTOR AUSSCHALTEN: Drücken Sie zum Anzeigen der Ergebnisse die Optionstaste
WEITER .

Testergebnisse Generator

Gleichspannung bei Drehzahl mit
ausgeschalteten Verbrauchern
Strom bei Drehzahl mit
ausgeschalteten Verbrauchern und
bei Verwendung einer Stromklemme
Gleichspannungsbereich
Wechselspannung
der Wellen
Normaler

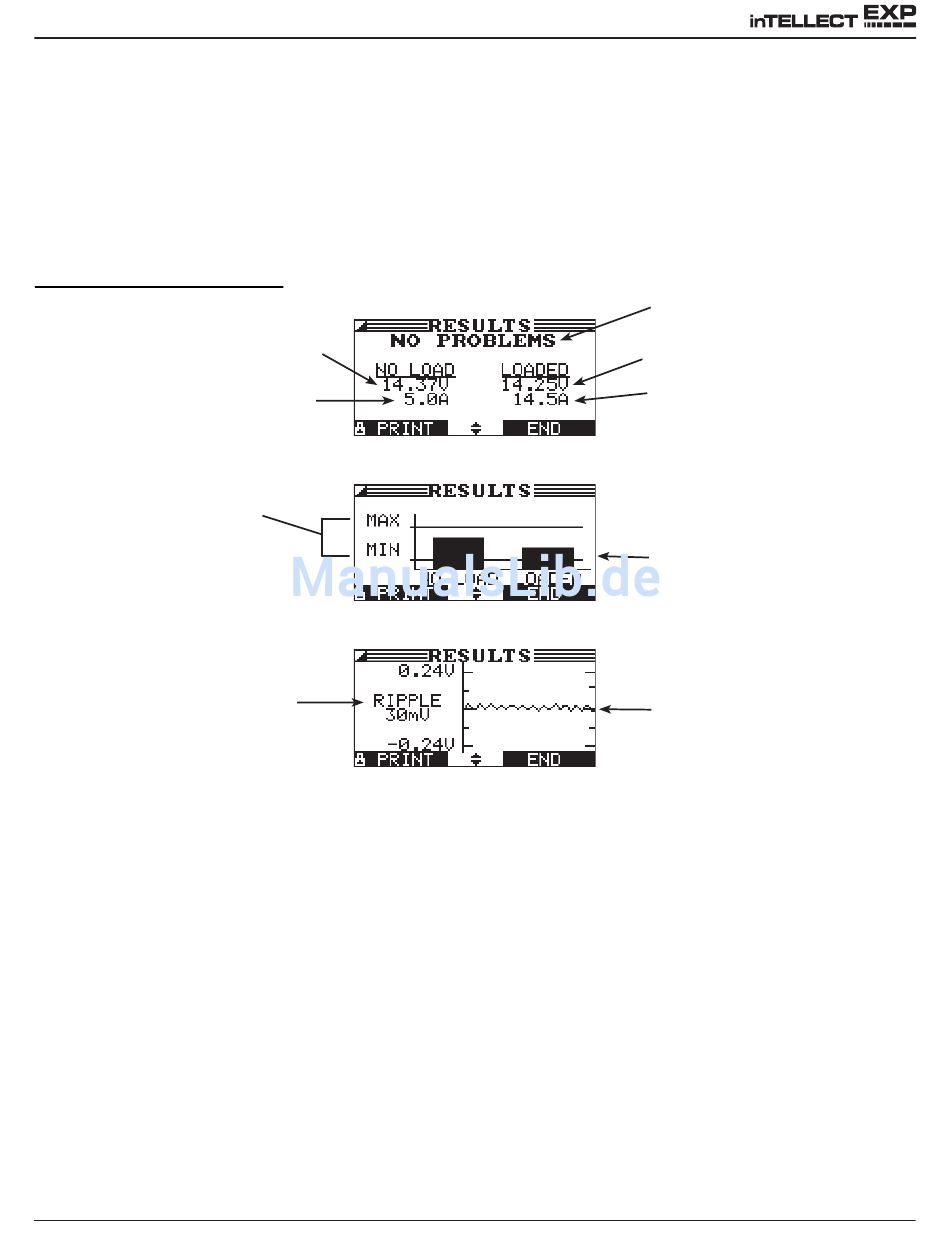

Abbildung 16: KEINE FEHLER Ergebnis des Generators
28
• •
Generatorbeurteilung
Gleichspannung bei Drehzahl mit
eingeschalteten Verbrauchern
Strom bei Drehzahl mit einge-
schalteten Verbrauchern und
bei Verwendung einer Strom-
klemme
Balkendiagramm zur Darstellung
der Gleichspannung im normalen
Bereich bei eingeschalteten und
ausgeschalteten Verbrauchern
Diagramm der Wellenform
der Diode
