Kapitel 2: Beschreibung

Dateneingabemethoden

Für die Ausführung bestimmter Tests oder Funktionen erfordert das Prüfgerät die Eingabe unterschiedlicher
Informationstypen. Die zur Eingabe der Informationen verwendeten Methoden variieren daher je nach Art der
angeforderten Daten. Im Folgenden werden die vier Eingabetypen erläutert.
Mit der Optionstaste unter der rechten Displayhälfte wird normalerweise die Auswahl bestätigt. Das oberhalb
angezeigte Wort kann jedoch variieren. In Abbildung 7, wird beispielsweise AUSWAHL, in Abbildung 8 und
9, WEITER und in Abbildung 10, SPEICH. angezeigt. Mit der Optionstaste unter der linken Displayhälfte wird
normalerweise die Auswahl verworfen oder die vorherige Anzeige wieder aufgerufen. Auch hier kann das
oberhalb angezeigte Wort variieren.
Menüsymbole
Ein Menüsymbol ist eine grafische Darstellung einer Funktion, z. B. das
Dioden-Symbol im Menü MULTIMETER (DMM). Markieren Sie ein Symbol
zum Auswählen mit der Taste PFEIL NACH LINKS oder PFEIL NACH
RECHTS. Durch die Markierung ändert sich das Symbol in ein weißes Bild
auf schwarzem Hintergrund, wie in Abbildung 7 dargestellt. Drücken Sie
zum Bestätigen der Auswahl die entsprechende Optionstaste.
Optionsschaltflächen
In einigen Listen wird vor jedem Element eine Optionsschaltfläche
angezeigt. Verschieben Sie zum Auswählen eines Elements mithilfe der
Taste PFEIL NACH OBEN/UNTEN den Punkt in die Optionsschaltfläche
neben dem gewünschten Element. Alternativ können Sie auch die Ziffer vor
der Optionsschaltfläche über das alphanumerische Tastenfeld eingeben.
Drücken Sie zum Bestätigen der Auswahl die entsprechende Optionstaste.

Bildlauflisten

Bildlauflisten enthalten mehr Elemente, als in der aktuellen Anzeige bzw.
dem aktuellen Auswahlfeld angezeigt werden können. Um zu kennzeichnen,
dass weitere Elemente verfügbar sind, werden rechts neben dem ersten
oder dem markierten Listenelement die Symbole
Drücken Sie zum Auswählen eines Elements aus dieser Art von Liste die
Taste PFEIL NACH OBEN/UNTEN, oder geben Sie das gewünschte Element
über das Tastenfeld ein, und drücken Sie die entsprechende Optionstaste.

Alphanumerische Eingabe

Für einige Eingaben benötigen Sie das alphanumerische Tastenfeld. Für
diese „benutzerdefinierten" Optionen wird rechts neben dem letzten Zeichen
eine horizontale, blinkende Linie (Cursor) angezeigt (Abbildung 10).
Markieren Sie die Zeile, die Sie bearbeiten möchten, mit der Taste PFEIL
NACH OBEN/UNTEN. Das Zeichen, das Symbol oder die Zahl, die Sie
eingeben möchten, zeigen Sie an, indem Sie die zugehörige Taste kurz
drücken. Wenn Sie die Eingabe anhalten, bewegt sich der Cursor nach rechts.
Um einen Schritt zurück zu gelangen, drücken Sie die Taste PFEIL NACH
LINKS. Drücken Sie die Taste PFEIL NACH RECHTS, um ein Leerzeichen
hinzuzufügen. Um eine zu bearbeitende Zeile zu markieren, drücken Sie die
Taste PFEIL NACH OBEN/UNTEN. Drücken Sie, wenn Sie fertig sind, die
entsprechende Optionstaste, um die Einstellungen zu speichern.
angezeigt.
12
• •

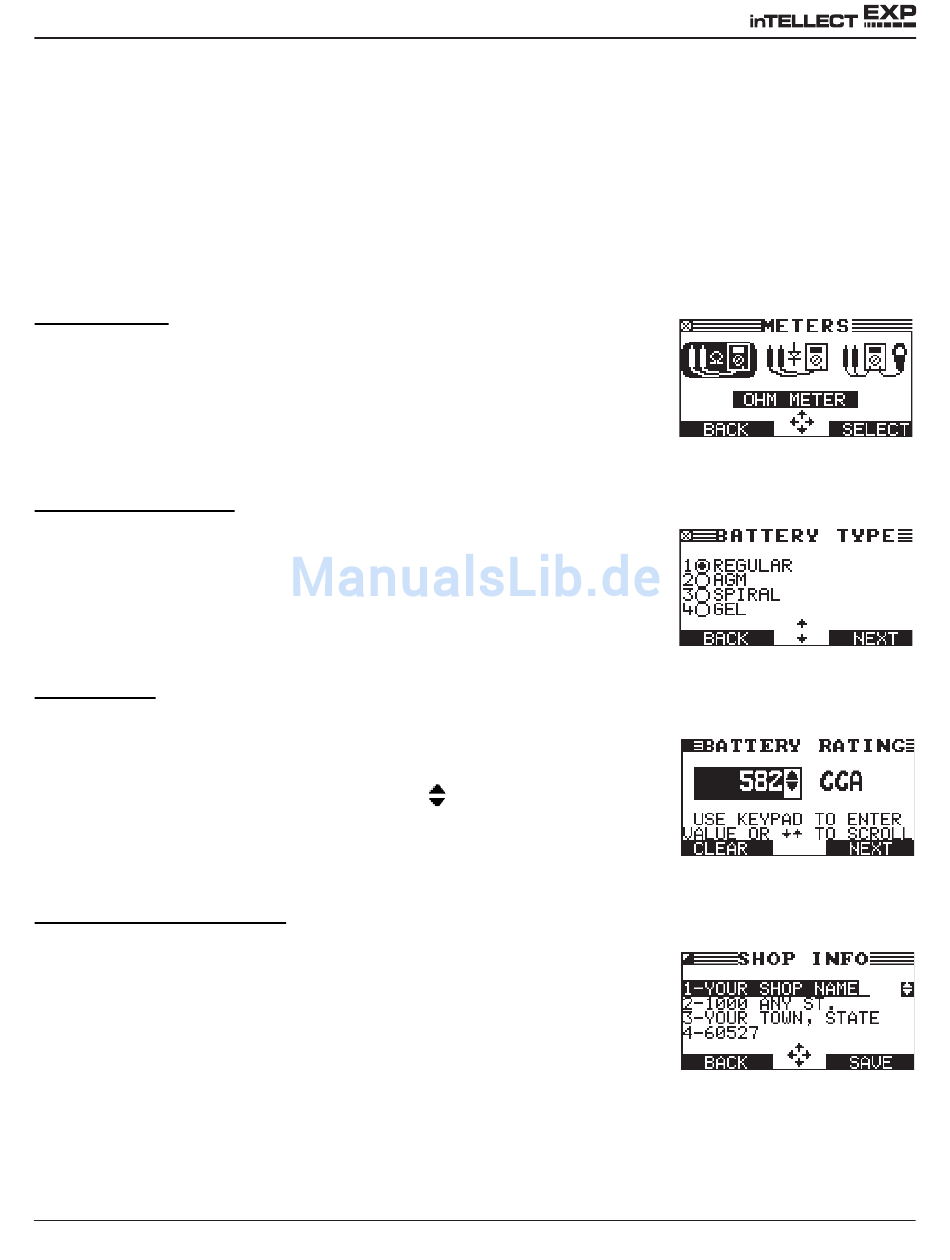

Abbildung 7:
Markiertes Symbol
Abbildung 8:
Optionsschaltflächen
Abbildung 9: Bildlaufliste
Abbildung 10:
Alphanumerische Eingabe
