HT-Instruments
6.5.
ERDE:
MESSUNGEN
Drehen Sie den Schalter in die (EARTH) ERDE Position.
Die F1 Taste erlaubt die Auswahl der folgenden Mess-Moden (die durch
Drücken der Taste zyklisch angezeigt werden können):
Modus"2-W" (Das Instrument misst den Widerstand zwischen 2
Punkten).
Modus"3-W" (Das Instrument misst den Widerstand mit Hilfe von zwei
Hilfserdern).
Modus"ρ" (Das Instrument misst den spezifischen. Erdwiderstand).
ACHTUNG:

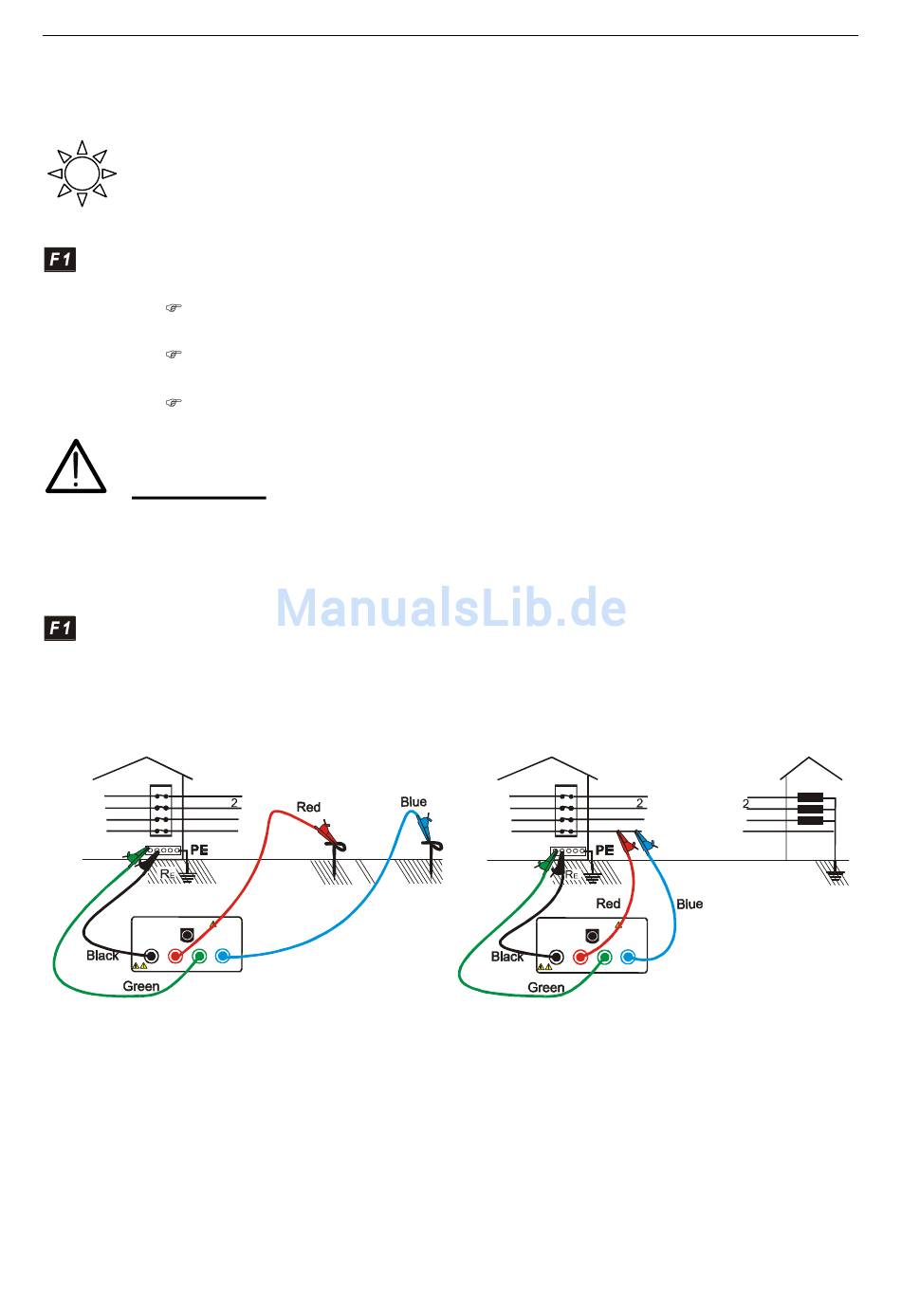

6.5.1. Messablauf und Ergebnisse des "2-Punkt" und "3-Punkt" Modus
1. Wählen Sie den "2-W" oder "3-W" Erd Messungs- Modus mittels der F1 Taste.
2. Verbinden Sie die Schwarzen, Roten, Grünen und Blauen Kabel mit den
entsprechenden Eingangsbuchsen B1, B2, B3, B4 des Instrumentes (siehe
mögliche Verbindungen im folgenden Bild).
I1
B1
B2
B3
Beschaltung für eine Verbindung zur 3 Punkt
Erdungsmessung
ERDWIDERSTANDS- UND SPEZIFISCHE ERDWIDERSTANDS
Entfernen Sie die Messleitungen NIE vom Prüfschaltkreis, wenn
die Meldung „ MEASURING „ (MESSEN) angezeigt wird.
1
3
N
B4
I1
B1
B2
Beschaltung für eine Verbindung zur 2 Punkt
Erdungsmessung
DE - 54
1
1
3
3
N
N
B3
B4
GSC57
