6.4.1. Messablauf und Ergebnisse des "P-N" Modus
1. Wählen Sie den P-N Modus mittels der F1 Taste.
2. Verbinden Sie die Schwarzen, Grünen und Blauen Stecker des
Schukosteckerkabels oder der gesplitteten Kabel mit den entsprechenden
Eingangsbuchsen B1, B3, B4 des Instrumentes

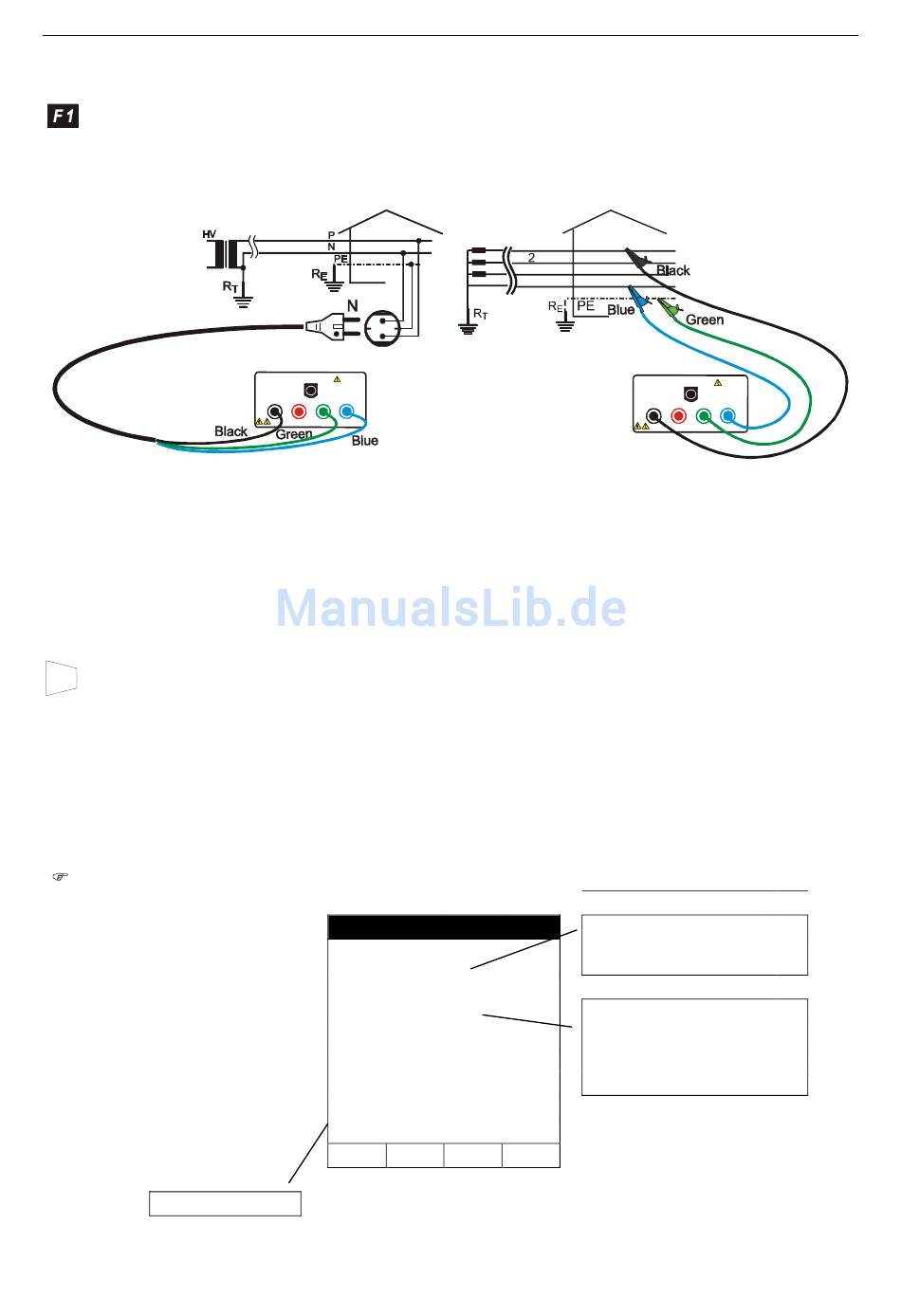

Instrumenten- Beschaltung für P-N Test in einem
230V Ein-Phasen- System
3. Verbinden Sie den Schukostecker mit einer 230V 50Hz Steckdose oder die
Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe vorige
Abbildung ).
4. Wenn möglich schalten Sie alle Lasten mit niedriger Impedanz ab, die ab der Stelle
abwärts folgen, an der die Messung durchgeführt wird, da eine solche Impedanz
würde parallel mit der Netzimpedanz mit gemessen werden.
5. Drücken Sie die START Taste. Das Instrument startet den Test.
START
STOP
ACHTUNG:
Die Messung in einem 230V System bewirkt das Fließen eines Prüfstroms
von annähernd 6A. Dies kann die Auslösung von magnetischen
Schutzschaltern mit Nennwert niedriger als 10A zur Ursache haben. Wenn
erforderlich führen Sie die Prüfung oberhalb des Schalters durch.
Am Ende des Tests gibt
das
Instrument
Doppeltonsignal ab ,
damit anzeigend, dass
die Prüfung korrekt
abgeschlossen wurde
und zeigt die Werte
nebenan.
Arbeitsmodus
P
I1
B1
B2
B4
B3
ein
LOOP
1.07
215A
FRQ=50.0HZ
VP-N=231V
P-N
FUNC
DE - 40
1
3
N
Instrumenten- Beschaltung für P-N Test in einem
400V Drei-Phasen System
Wert der Netzimpedanz von
05.01.06
Phase
ausgedrückt in Ω.
Ω Ω Ω Ω
Wert des voraussichtlichen
Kurzschlussstromes Ik von
Phase
ausgedrückt in Ampere.
VP-PE=231V
GSC57
dreipoligen
I1
B4
B1
B2
B3
zu
Neutralleiter
zu
Neutralleiter
