6.3.2. Messablauf
1. Wählen Sie die Prüfparameter mittels der F1, F2, F3, F4 Taste.
2. Verbinden Sie die Schwarz, Grün und Blauen Stecker des drei-adrigen
Schukokabels oder der einzelnen Kabel mit den entsprechenden Eingängen B1, B3,
B4 des Instrumentes

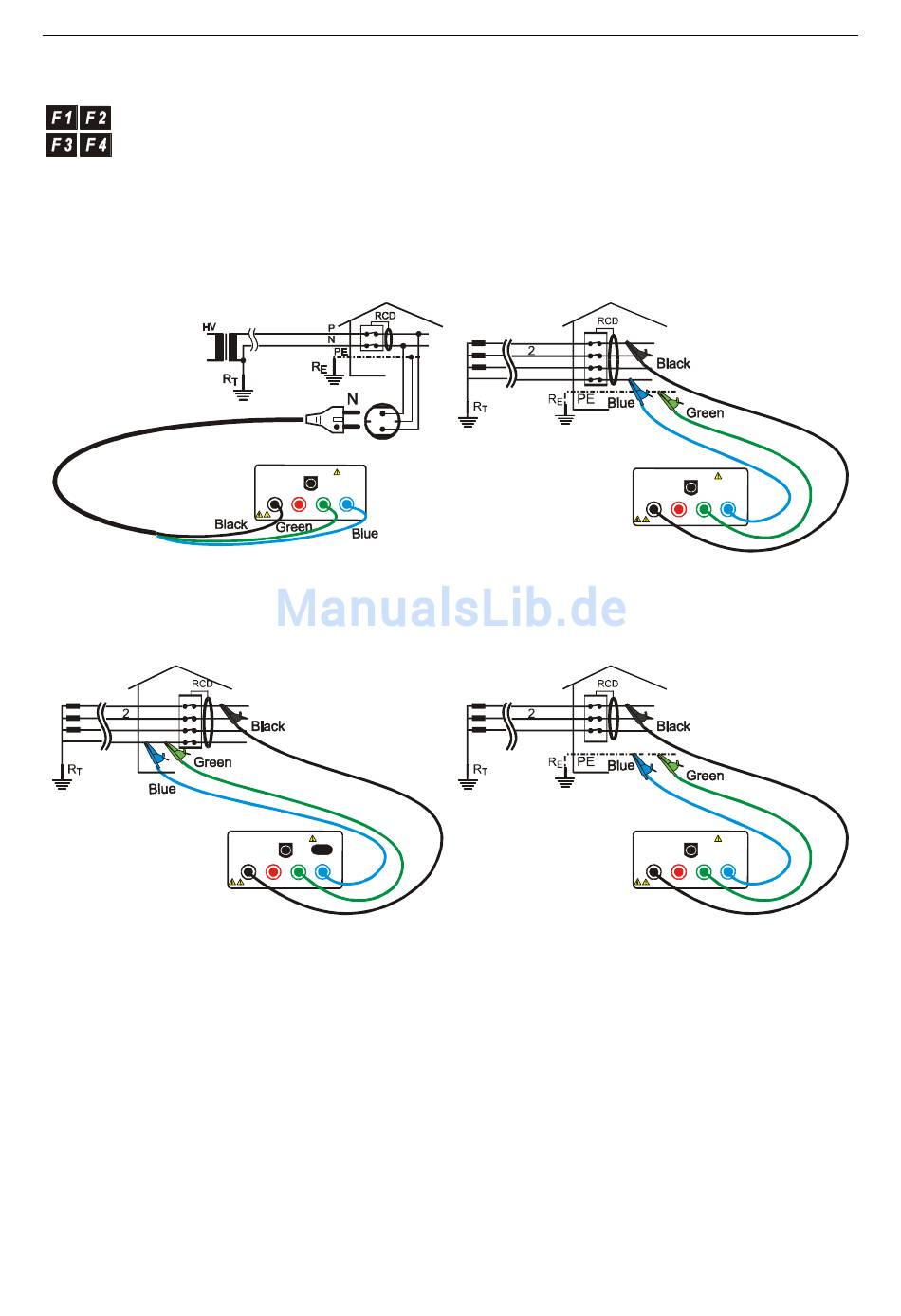

Instrumentenverbindung für 230V Ein-Phasen
RCD Prüfung
1
3
N
Instrumentenverbindung für 400V + N (ohne
PE) Drei-Phasen RCD Prüfung
3. Verbinden Sie die den Schukostecker oder die Prüfschnüre mit dem zu prüfenden
Netz entsprechend einer der obigen Abbildungen.
P
I1
B1
B2
B4
B3
I1
B4
B1
B2
B3
1
3
N
Instrumentenverbindung für 400V + N + PE
Drei-Phasen RCD Prüfung
1
3
Instrumentenverbindung für 400V + PE (ohne
N) Drei-Phasen RCD Prüfung
DE - 27
GSC57
I1
B1
B2
B3
B4
I1
B4
B1
B2
B3
