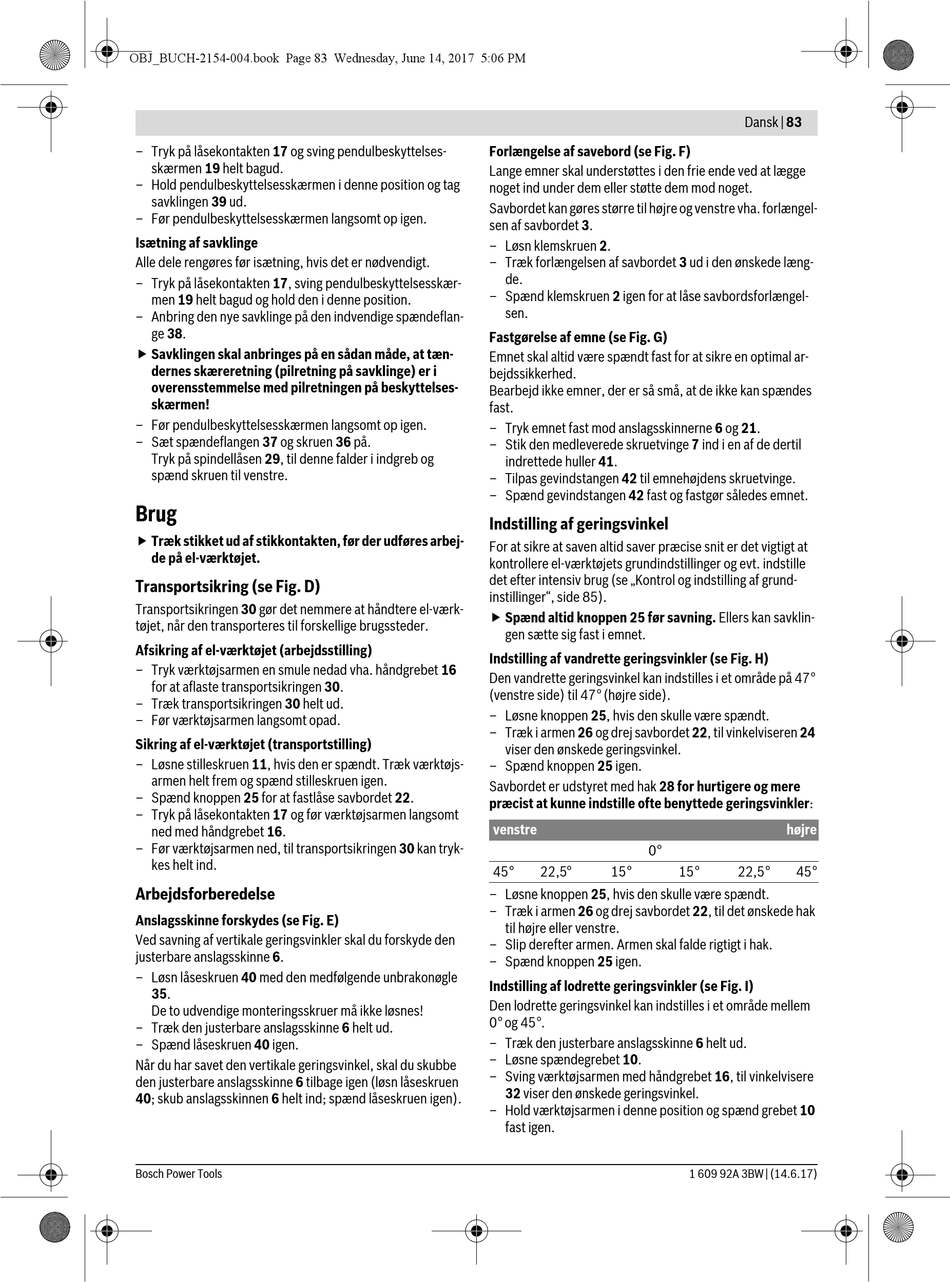

– Tryk på låsekontakten 17 og sving pendulbeskyttelses-
skærmen 19 helt bagud.
– Hold pendulbeskyttelsesskærmen i denne position og tag
savklingen 39 ud.
– Før pendulbeskyttelsesskærmen langsomt op igen.
Isætning af savklinge
Alle dele rengøres før isætning, hvis det er nødvendigt.
– Tryk på låsekontakten 17, sving pendulbeskyttelsesskær-
men 19 helt bagud og hold den i denne position.
– Anbring den nye savklinge på den indvendige spændeflan-
ge 38.
 Savklingen skal anbringes på en sådan måde, at tæn-
dernes skæreretning (pilretning på savklinge) er i
overensstemmelse med pilretningen på beskyttelses-
skærmen!
– Før pendulbeskyttelsesskærmen langsomt op igen.
– Sæt spændeflangen 37 og skruen 36 på.
Tryk på spindellåsen 29, til denne falder i indgreb og
spænd skruen til venstre.
Brug
 Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Transportsikring (se Fig. D)
Transportsikringen 30 gør det nemmere at håndtere el-værk-
tøjet, når den transporteres til forskellige brugssteder.
Afsikring af el-værktøjet (arbejdsstilling)
– Tryk værktøjsarmen en smule nedad vha. håndgrebet 16
for at aflaste transportsikringen 30.
– Træk transportsikringen 30 helt ud.
– Før værktøjsarmen langsomt opad.
Sikring af el-værktøjet (transportstilling)
– Løsne stilleskruen 11, hvis den er spændt. Træk værktøjs-
armen helt frem og spænd stilleskruen igen.
– Spænd knoppen 25 for at fastlåse savbordet 22.
– Tryk på låsekontakten 17 og før værktøjsarmen langsomt
ned med håndgrebet 16.
– Før værktøjsarmen ned, til transportsikringen 30 kan tryk-
kes helt ind.
Arbejdsforberedelse
Anslagsskinne forskydes (se Fig. E)
Ved savning af vertikale geringsvinkler skal du forskyde den
justerbare anslagsskinne 6.
– Løsn låseskruen 40 med den medfølgende unbrakonøgle
35.
De to udvendige monteringsskruer må ikke løsnes!
– Træk den justerbare anslagsskinne 6 helt ud.
– Spænd låseskruen 40 igen.
Når du har savet den vertikale geringsvinkel, skal du skubbe
den justerbare anslagsskinne 6 tilbage igen (løsn låseskruen
40; skub anslagsskinnen 6 helt ind; spænd låseskruen igen).
Bosch Power Tools
Forlængelse af savebord (se Fig. F)
Lange emner skal understøttes i den frie ende ved at lægge
noget ind under dem eller støtte dem mod noget.
Savbordet kan gøres større til højre og venstre vha. forlængel-
sen af savbordet 3.
– Løsn klemskruen 2.
– Træk forlængelsen af savbordet 3 ud i den ønskede læng-
de.
– Spænd klemskruen 2 igen for at låse savbordsforlængel-
sen.
Fastgørelse af emne (se Fig. G)
Emnet skal altid være spændt fast for at sikre en optimal ar-
bejdssikkerhed.
Bearbejd ikke emner, der er så små, at de ikke kan spændes
fast.
– Tryk emnet fast mod anslagsskinnerne 6 og 21.
– Stik den medleverede skruetvinge 7 ind i en af de dertil
indrettede huller 41.
– Tilpas gevindstangen 42 til emnehøjdens skruetvinge.
– Spænd gevindstangen 42 fast og fastgør således emnet.
Indstilling af geringsvinkel
For at sikre at saven altid saver præcise snit er det vigtigt at
kontrollere el-værktøjets grundindstillinger og evt. indstille
det efter intensiv brug (se „Kontrol og indstilling af grund-
instillinger", side 85).
 Spænd altid knoppen 25 før savning. Ellers kan savklin-
gen sætte sig fast i emnet.
Indstilling af vandrette geringsvinkler (se Fig. H)
Den vandrette geringsvinkel kan indstilles i et område på 47°
(venstre side) til 47° (højre side).
– Løsne knoppen 25, hvis den skulle være spændt.
– Træk i armen 26 og drej savbordet 22, til vinkelviseren 24
viser den ønskede geringsvinkel.
– Spænd knoppen 25 igen.
Savbordet er udstyret med hak 28 for hurtigere og mere
præcist at kunne indstille ofte benyttede geringsvinkler:
venstre
0°
45° 22,5° 15°
– Løsne knoppen 25, hvis den skulle være spændt.
– Træk i armen 26 og drej savbordet 22, til det ønskede hak
til højre eller venstre.
– Slip derefter armen. Armen skal falde rigtigt i hak.
– Spænd knoppen 25 igen.
Indstilling af lodrette geringsvinkler (se Fig. I)
Den lodrette geringsvinkel kan indstilles i et område mellem
0° og 45°.
– Træk den justerbare anslagsskinne 6 helt ud.
– Løsne spændegrebet 10.
– Sving værktøjsarmen med håndgrebet 16, til vinkelvisere
32 viser den ønskede geringsvinkel.
– Hold værktøjsarmen i denne position og spænd grebet 10
fast igen.
