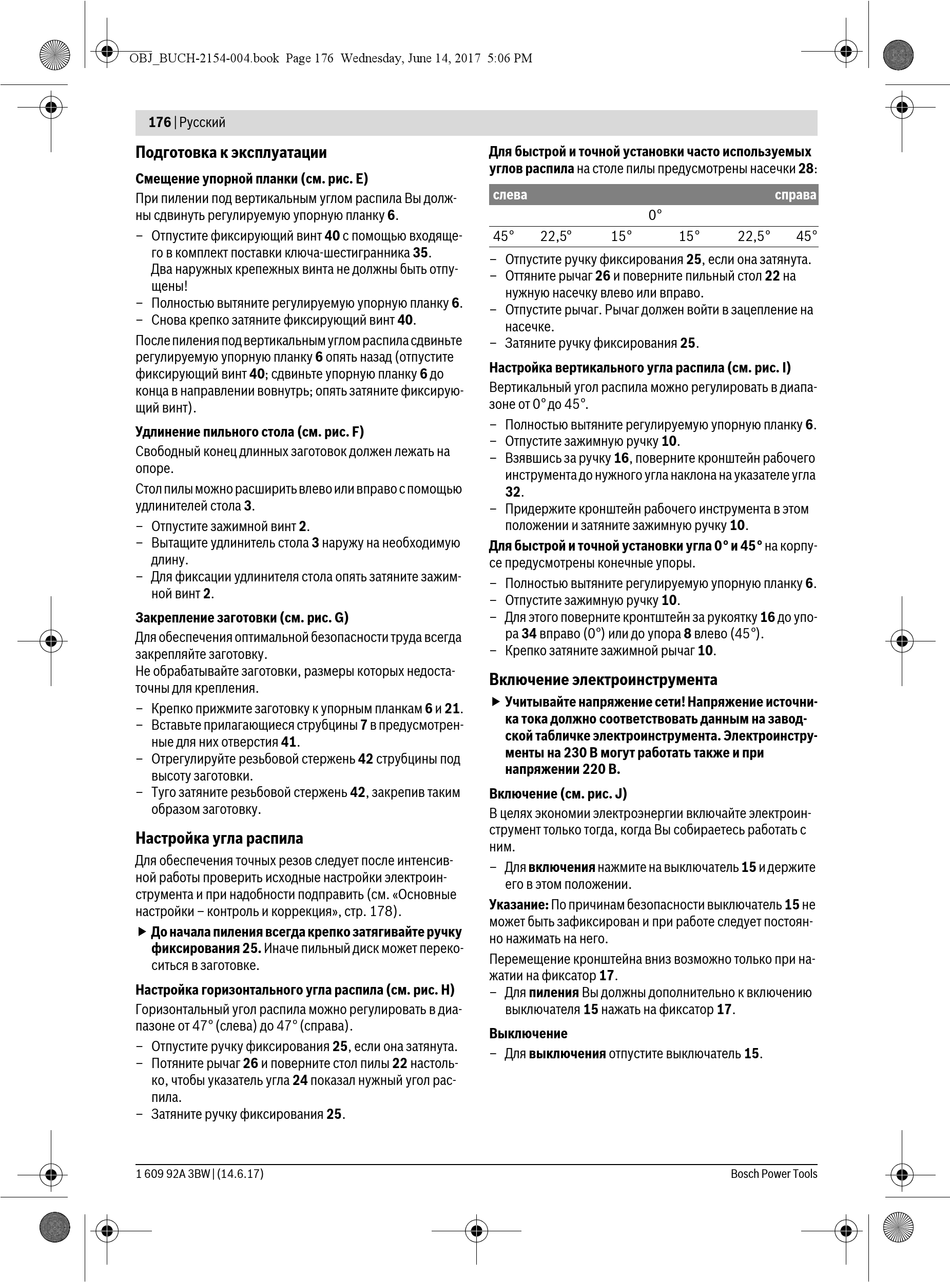

176 | Русский
Подготовка к эксплуатации
Смещение упорной планки (см. рис. Е)
При пилении под вертикальным углом распила Вы долж-
ны сдвинуть регулируемую упорную планку 6.
– Отпустите фиксирующий винт 40 с помощью входяще-
го в комплект поставки ключа-шестигранника 35.
Два наружных крепежных винта не должны быть отпу-
щены!
– Полностью вытяните регулируемую упорную планку 6.
– Снова крепко затяните фиксирующий винт 40.
После пиления под вертикальным углом распила сдвиньте
регулируемую упорную планку 6 опять назад (отпустите
фиксирующий винт 40; сдвиньте упорную планку 6 до
конца в направлении вовнутрь; опять затяните фиксирую-
щий винт).
Удлинение пильного стола (см. рис. F)
Свободный конец длинных заготовок должен лежать на
опоре.
Стол пилы можно расширить влево или вправо с помощью
удлинителей стола 3.
– Отпустите зажимной винт 2.
– Вытащите удлинитель стола 3 наружу на необходимую
длину.
– Для фиксации удлинителя стола опять затяните зажим-
ной винт 2.
Закрепление заготовки (см. рис. G)
Для обеспечения оптимальной безопасности труда всегда
закрепляйте заготовку.
Не обрабатывайте заготовки, размеры которых недоста-
точны для крепления.
– Крепко прижмите заготовку к упорным планкам 6 и 21.
– Вставьте прилагающиеся струбцины 7 в предусмотрен-
ные для них отверстия 41.
– Отрегулируйте резьбовой стержень 42 струбцины под
высоту заготовки.
– Туго затяните резьбовой стержень 42, закрепив таким
образом заготовку.
Настройка угла распила
Для обеспечения точных резов следует после интенсив-
ной работы проверить исходные настройки электроин-
струмента и при надобности подправить (см. «Основные
настройки – контроль и коррекция», стр. 178).
 До начала пиления всегда крепко затягивайте ручку
фиксирования 25. Иначе пильный диск может переко-
ситься в заготовке.
Настройка горизонтального угла распила (см. рис. Н)
Горизонтальный угол распила можно регулировать в диа-
пазоне от 47° (слева) до 47° (справа).
– Отпустите ручку фиксирования 25, если она затянута.
– Потяните рычаг 26 и поверните стол пилы 22 настоль-
ко, чтобы указатель угла 24 показал нужный угол рас-
пила.
– Затяните ручку фиксирования 25.
1 609 92A 3BW | (14.6.17)
Для быстрой и точной установки часто используемых
углов распила на столе пилы предусмотрены насечки 28:
слева
0°
45° 22,5° 15°
– Отпустите ручку фиксирования 25, если она затянута.
– Оттяните рычаг 26 и поверните пильный стол 22 на
нужную насечку влево или вправо.
– Отпустите рычаг. Рычаг должен войти в зацепление на
насечке.
– Затяните ручку фиксирования 25.
Настройка вертикального угла распила (см. рис. I)
Вертикальный угол распила можно регулировать в диапа-
зоне от 0° до 45°.
– Полностью вытяните регулируемую упорную планку 6.
– Отпустите зажимную ручку 10.
– Взявшись за ручку 16, поверните кронштейн рабочего
инструмента до нужного угла наклона на указателе угла
32.
– Придержите кронштейн рабочего инструмента в этом
положении и затяните зажимную ручку 10.
Для быстрой и точной установки угла 0° и 45° на корпу-
се предусмотрены конечные упоры.
– Полностью вытяните регулируемую упорную планку 6.
– Отпустите зажимную ручку 10.
– Для этого поверните кронтштейн за рукоятку 16 до упо-
ра 34 вправо (0°) или до упора 8 влево (45°).
– Крепко затяните зажимной рычаг 10.
Включение электроинструмента
 Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при
напряжении 220 В.
Включение (см. рис. J)
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.
– Для включения нажмите на выключатель 15 и держите
его в этом положении.
Указание: По причинам безопасности выключатель 15 не
может быть зафиксирован и при работе следует постоян-
но нажимать на него.
Перемещение кронштейна вниз возможно только при на-
жатии на фиксатор 17.
– Для пиления Вы должны дополнительно к включению
выключателя 15 нажать на фиксатор 17.
Выключение
– Для выключения отпустите выключатель 15.
справа
15° 22,5° 45°
