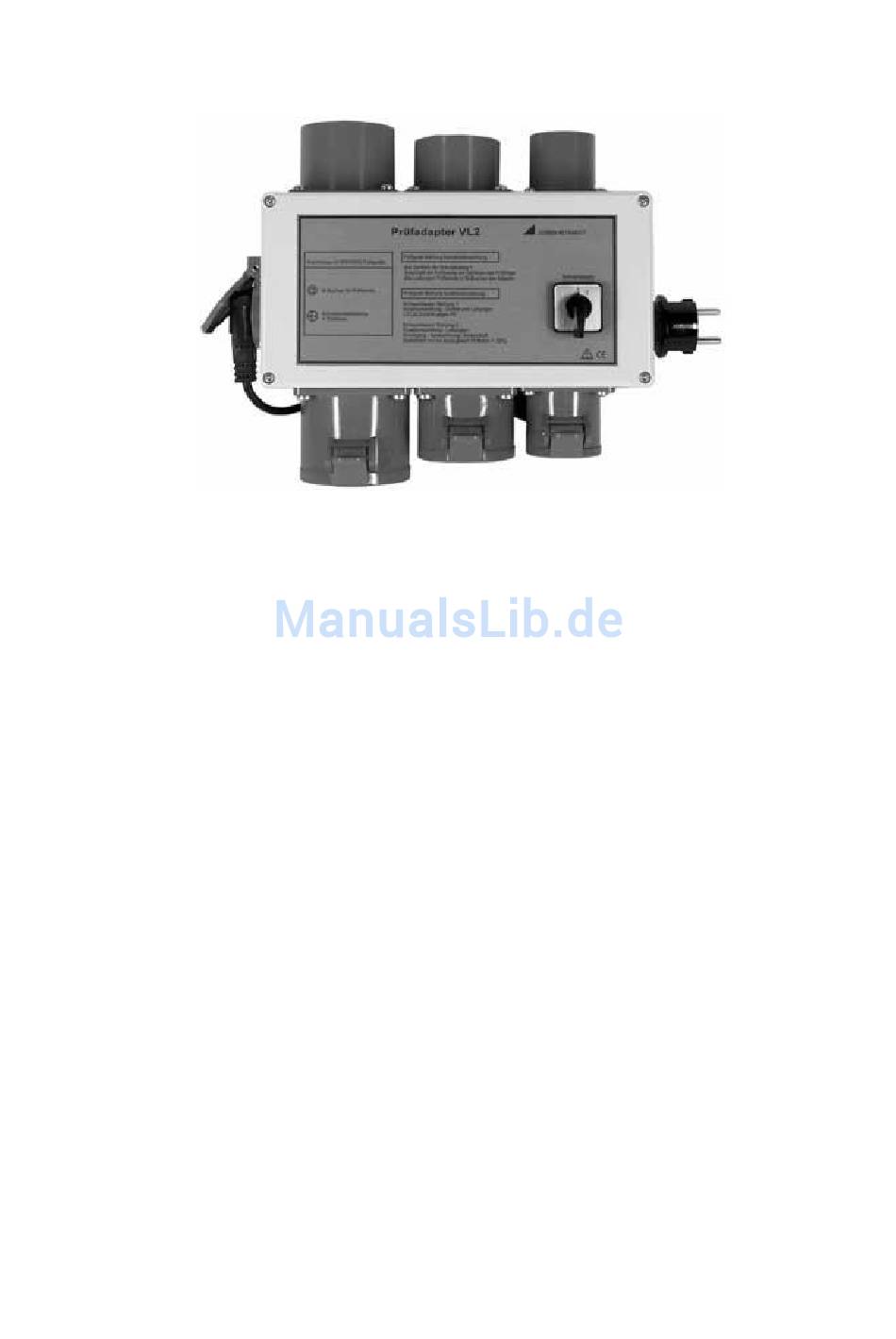

7 Prüfungen an Verlängerungsleitungen mit dem Zubehör VL2
Prüfung gemäß Anschlußbild 5.6
7.1 DIN VDE-Prüfungen an Verlängerungsleitungen
Stellen Sie zu diesen Prüfungen den Schalter NETZ-VDE (1) nur in Stellung "VDE".
Messung des Schutzleiterwiderstandes
Prüfung wie unter Kap.6.1 beschrieben durchführen. Die Sondenleitung (21) wird an die
SI-Buchse des Prüfadapters VL2 angeschlossen.
Messen des Isolationswiderstandes
-Schwenktaster verbleibt in Stellung 1
Prüfung wie unter Kap.6.2 beschrieben. Werte von 2 MOhm sollten nicht wesentlich
unterschritten werden.
7.2 Funktionsprüfungen an Verlängerungsleitungen
Führen Sie diese Prüfung entsprechend der Bedienungsanleitung des 0701/0702
Prüfgerätes in der Prüfart "Messen des Isolationswiderstandes " durch.
Mit dieser Prüfung werden:
• Wechselstromleitungen auf Kurzschluß und Durchgang und
• Drehstromleitungen sowie Caravanleitungen zusätzlich auf Adervertauschung L1/L2/L3
und N geprüft. (Rechtsdrehfeld)
• Tasten Sie den Schwenktaster in Stellung 2.
• Lesen Sie den Meßwert ab.
