Raccordo Motore

- diametro 120 mm;
- diametro 150 mm;
Se il raccordo motore (N – fig. 3) non viene già
fornito montato dal costruttore, bisogna fissarlo sulla
parte superiore della cappa tramite le viti in
dotazione. Questo poi verrà collegato mediante un
tubo di diametro adeguato allo scarico di
evacuazione vapori e odori.
R
N

Montaggio Dei Camini

Prendere i due camini "A" e "B" appoggiare la parte
inferiore del camino "A" sulla parte superiore della
cappa. Fissare il camino "A" alla cappa utilizzando le
viti "K" facenti parte del sacchetto accessori (fig. 4).
Alzare la parte mobile "B" fino a raggiungere il soffitto
verificando che sia perpendicolare alla cappa e
fissare al muro il camino attraverso la staffa di
fissaggio "C" indicata in fig. 3A-3B.

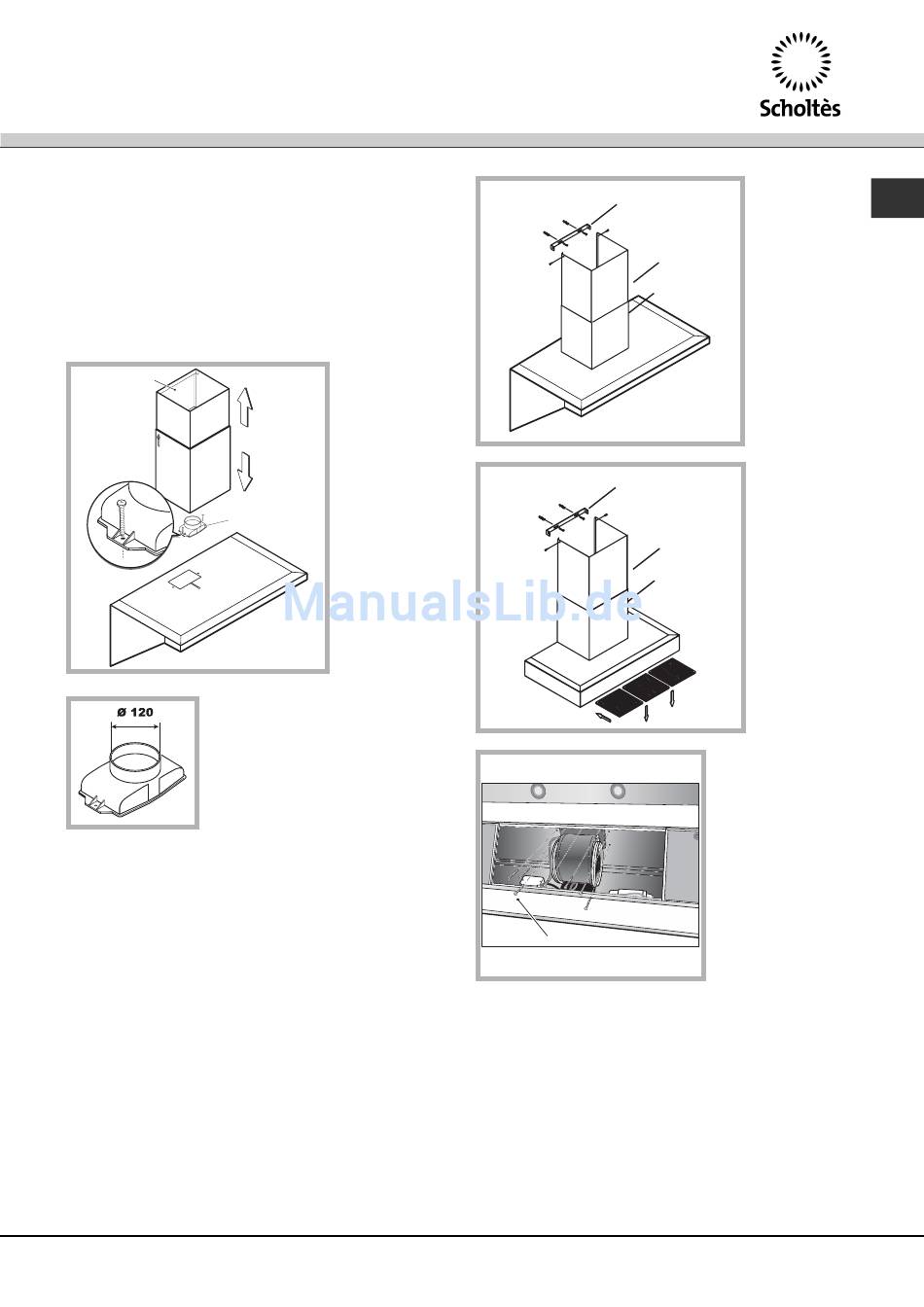

Fig. 3
C
B
A
C
B
A
K
IT
Fig. 3A
Fig. 3B
Fig. 4
5
