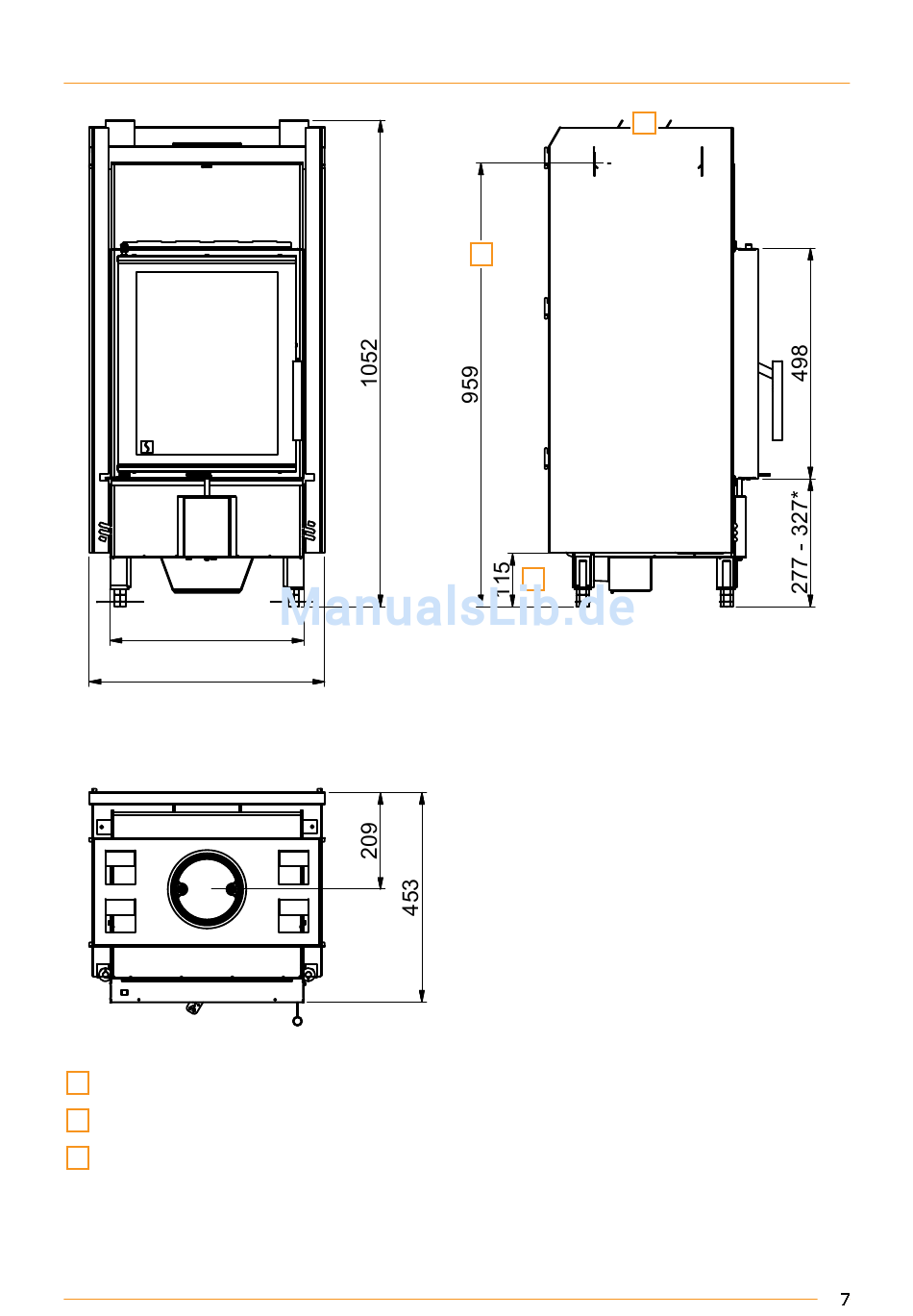

MASSSKIZZE SCAN 5001, MIT HITZESCHILD FÜR BRENNMAUER (ZUBEHÖR)
419
509
A
Höhe bis Anfang Rauchrohrstutzen am oberen Abgang
B
Mitte Frischluftzufuhr - Innenmaß: 103 mm, Außenmaß: 120 mm
Scan 5001
Stove:
C
Anschlusstutzen - Innenmaß: 132 mm, Außenmaß: 149 mm
Material:
Articlenumber:
Alle Maße sind in mm
C:\Working Folder\Designs\Scan 5001\95001004.idw
Path:
*NB – bitte nicht vergessen, den Abstand zu brennbaren Materialien zu überprüfen.
Målskitse, varmeskjold til brandmur
Name:
Weight:
N/A
A
B
Area:
N/A
C
Note: Refer to the manual
*
for distance to combustible floor.
Drawing
07-07-2017
Date:
number:
sr
Constructed/Changed by:
SCAN A/S
DK-5492 Vissenbjerg©
95001004
