Projektor aufstellen

Bei der Auswahl eines geeigneten Aufstellungsortes beziehen Sie Größe und Form
der Projektionsfläche, Lage der Steckdosen und den Abstand zwischen Projektor
und restlichen Geräten in Ihre Überlegungen ein. Hier ein paar allgemeine
Hinweise:
• Stellen Sie dem Projektor auf einer ebenen Unterlage, möglichst senkrecht
zur Projektionsfläche auf. IN122a und IN124a müssen mindestens 1,2 m von
der Projektionsfläche entfernt aufgestellt werden, bei IN126a ist ein minimaler
Abstand von 1,4 m zur Projektionsfläche erforderlich.
• Wenn Sie den Projektor an der Decke anbringen möchten, raten wir Ihnen
dringend zu einer von InFocus zugelassenen Deckenhalterung, die für die
richtige Fixierung, Installation und Belüftung des Gerätes sorgt. Ausführliche
Hinweise finden Sie in der mit dem InFocus-Deckenmontageset
(Artikelnummer PRJ-MNT-UNIV) gelieferten Installationsanleitung. Schäden,
die durch nicht zugelassene Deckenmontage oder durch Installation an einem
ungeeigneten Ort auftreten, werden nicht durch die Garantie abgedeckt.
Wenn Sie das Bild umdrehen möchten, lesen Sie bitte unter
„Deckenmontage" auf Seite 27 nach. Wir empfehlen den Einsatz einer von
InFocus zugelassenen Deckenmontage.
• Stellen Sie den Projektor im gewünschten Abstand zur Projektionsfläche auf.
Die Größe des projizierten Bildes hängt vom Abstand zwischen
Projektionsobjektiv und Projektionsfläche und vom Videoformat ab.
Mindestabstand zur
Modell
Projektionsfläche
IN122a 1,2 m
IN124a 1,2 m
IN126a 1,4 m
Versatz bei 60-Zoll-
Versatz
Bild Bild
15%+-5% 22,9 cm
15%+-5% 22,9 cm
13%+-5% 19,8 cm

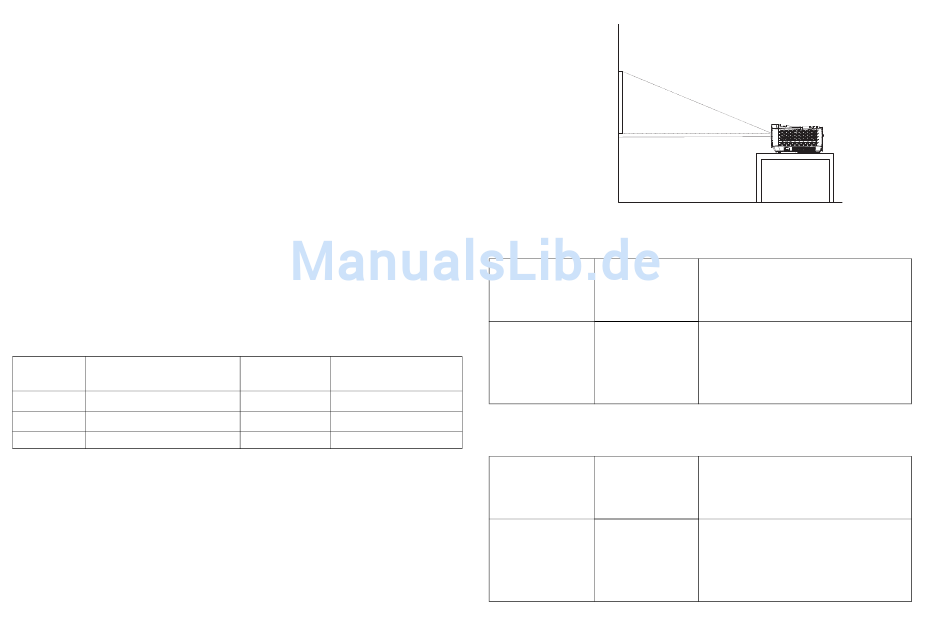

1,5 m Höhe
Unterer Bildrand
22,9 cm über
Objektivachse
Tabelle 1: IN122a (SVGA)/IN124a (XGA) – Bildgröße
Projektionsverhältnis = 1,9 bis 2,2
Breite des
projizierten
Bilddiagonale (m)
Bildes
(m)
1,0 m 0,8 m
1,5 m 1,2 m
2,0 m 1,6 m
2,5 m 2,0 m
3,8 m 3,0 m
Tabelle 2: IN126a (WXGA) – Bildschirmgröße
Projektionsverhältnis = 1,5 bis 1,8
Breite des
projizierten
Bilddiagonale (m)
Bildes
(m)
1,1 m 1,0 m
1,5 m 1,3 m
2,0 m 1,7 m
2,5 m 2,2 m
3,8 m 3,2 m
6
Projektionswinkel
Objektivachse
Abstand zur Projektionsfläche
Minimaler Maximaler
Abstand Abstand
(m) (m)
1,6 m 1,7 m
2,4 m 2,6 m
3,2 m 3,5 m
4,0 m 4,4 m
5,9 m 6,5 m
Abstand zur Projektionsfläche
Minimaler Maximaler
Abstand Abstand
(m) (m)
1,4 m 1,8 m
1,9 m 2,4 m
2,5 m 3,2 m
3,2 m 4,0 m
4,8 m 6,0 m
