Projektor aufstellen
Bei der Auswahl eines geeigneten Aufstellungsortes beziehen Sie Größe und Form
der Projektionsfläche, Lage der Steckdosen und den Abstand zwischen Projektor und
restlichen Geräten in Ihre Überlegungen ein. Hier ein paar allgemeine Hinweise:
•
Stellen Sie dem Projektor auf einer ebenen Unterlage, möglichst senkrecht zur
Projektionsfläche auf. IN112a/IN112aT und IN114a/IN114aT müssen mindestens 1,2 m
von der Projektionsfläche entfernt aufgestellt werden, beim IN116a ist ein minimaler
Abstand von 1,4 m, beim IN114STa ein minimaler Abstand von 0,4 m zur Projektionsfläche
erforderlich.
•
Wenn Sie den Projektor an der Decke anbringen möchten, raten wir Ihnen dringend zu
einer von InFocus zugelassenen Deckenhalterung, die für die richtige Fixierung, Installation
und Belüftung des Gerätes sorgt. Ausführliche Hinweise finden Sie in der mit dem InFocus-
Deckenmontageset (Artikelnummer PRJ-MNT-UNIV) gelieferten Installationsanleitung.
Schäden, die durch nicht zugelassene Deckenhalterungen oder durch Installation an einem
ungeeigneten Ort auftreten, werden nicht durch die Garantie abgedeckt. Wenn Sie das
Bild umdrehen möchten, lesen Sie bitte unter „ Deckenmontage" auf Seite 27 nach. Wir
empfehlen den Einsatz einer von InFocus zugelassenen Deckenhalterung.
•

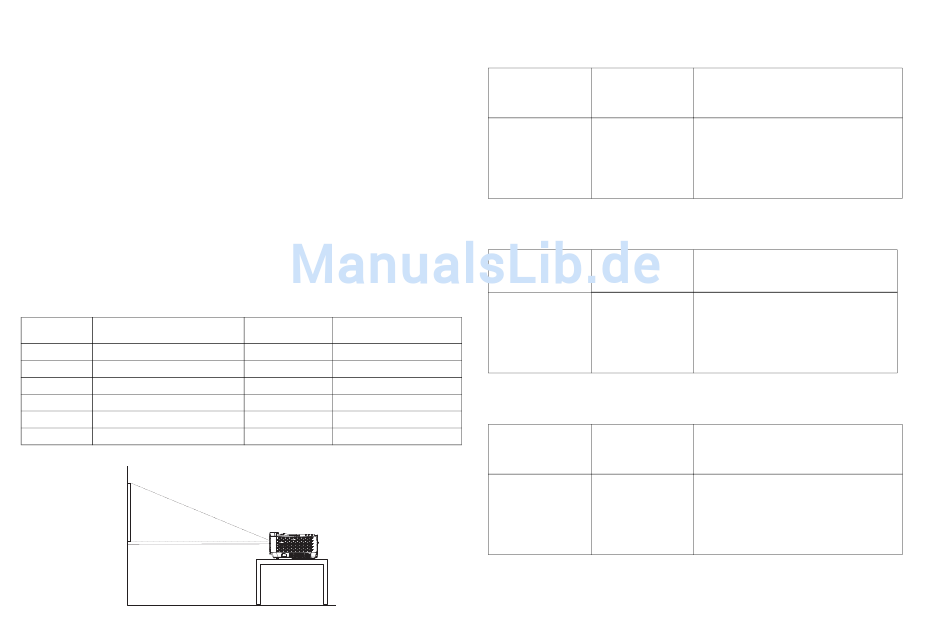

Stellen Sie den Projektor im gewünschten Abstand zur Projektionsfläche auf. Die Größe
des projizierten Bildes hängt vom Abstand zwischen Projektionsobjektiv und
Projektionsfläche und vom Videoformat ab.
Minimaler Abstand zur
Modell
Projektionsfläche
IN112a
1,2m
IN112aT
1,2m
IN114a
1,2m
IN114aT
1,2m
IN114STa
0,4m
IN116a
1,4m
1,5 m Höhe
Projektionswinkel
Unterer Bildrand
22,9 cm über
Objektivachse
Objektivachse
Versatz
Versatz bei 152-cm-Bild
15%+-5%
22,9cm
15%+-5%
22,9cm
15%+-5%
22,9cm
15%+-5%
22,9cm
15%+-5%
22,9cm
13%+-5%
19,8cm
Tabelle 1: IN112a/IN112aT (SVGA)/IN114a/IN114aT(XGA) – Bildgröße
Projektionsverhältnis = 1,9 bis 2,2
Breite des
Bilddiagonale (m)
projizierten
Bildes (m)
1 m
0,8 m
1,5 m
1,2 m
2 m
1,6 m
2,5 m
2 m
3,8 m
3,0 m
Tabelle 2: IN114STa (XGA) – Bildgröße
Projektionsverhältnis = 0,61
Breite des
Bilddiagonale (m)
projizierten
Bildes (m)
1m
0,8 m
1,5 m
1,2 m
2,0 m
1,6 m
2,5 m
2 m
3,8 m
3 m
Tabelle 3: IN116a (WXGA) – Bildgröße
Projektionsverhältnis = 1,5 bis 1,8
Breite des
Bilddiagonale (m)
projizierten
Bildes (m)
1,1 m
1 m
1,5 m
1,3 m
2 m
1,7 m
2,5 m
2,2 m
3,8 m
3,2 m
6
Abstand zur Projektionsfläche
Minimaler
Maximaler
Abstand (m)
Abstand (m)
1,6 m
1,7 m
2,4 m
2,6 m
3,2 m
3,5 m
4,0 m
4,4 m
5,9 m
6,5 m
Abstand zur Projektionsfläche (m)
0,5 m
0,8 m
1 m
1,3 m
1,9 m
Abstand zur Projektionsfläche
Minimaler
Maximaler
Abstand (m)
Abstand (m)
1,4 m
1,8 m
1,9 m
2,4 m
2,5 m
3,2 m
3,2 m
4 m
4,8 m
6 m
