Projektor aufstellen

Bei der Auswahl eines geeigneten Aufstellungsortes beziehen Sie Größe und Form
der Projektionsfläche, Lage der Steckdosen und den Abstand zwischen Projektor
und restlichen Geräten in Ihre Überlegungen ein. Hier ein paar allgemeine
Hinweise:
• Stellen Sie dem Projektor auf einer ebenen Unterlage, möglichst senkrecht zur
Projektionsfläche auf. IN3124 muss mindestens 1,1 m von der
Projektionsfläche entfernt aufgestellt werden, bei IN3126 ist ein minimaler
Abstand von 1,4 m zur Projektionsfläche erforderlich.
• Wenn Sie den Projektor an der Decke anbringen möchten, raten wir Ihnen
dringend zu einer von InFocus zugelassenen Deckenhalterung, die für die
richtige Fixierung, Installation und Belüftung des Gerätes sorgt. Ausführliche
Hinweise finden Sie in der mit dem InFocus-Deckenmontageset
(Artikelnummer PRJ-MNT-UNIV) gelieferten Installationsanleitung. Schäden,
die durch nicht zugelassene Deckenmontage oder durch Installation an einem
ungeeigneten Ort auftreten, werden nicht durch die Garantie abgedeckt. Wenn
Sie das Bild umdrehen möchten, lesen Sie bitte unter „Deckenmontage" auf
Seite 27 nach. Wir empfehlen den Einsatz einer von InFocus zugelassenen
Deckenmontage.
• Stellen Sie den Projektor im gewünschten Abstand zur Projektionsfläche auf.
Die Größe des projizierten Bildes hängt vom Abstand zwischen
Projektionsobjektiv und Projektionsfläche und vom Videoformat ab.
• Der Bildversatz beim IN3124 liegt bei 115 % ± 5 %. Das bedeutet: Wenn der
Projektor in einer Höhe von 1,5 m aufgestellt wird, liegt der untere Rand des
Bildes 22,9 cm über der optischen Achse des Objektivs. Der Bildversatz beim
IN3126 liegt bei 129% ± 5 %. Das bedeutet: Wenn der Projektor in einer Höhe
von 1,5 m aufgestellt wird, liegt der untere Rand des Bildes 44,2 cm über der
optischen Achse des Objektivs.

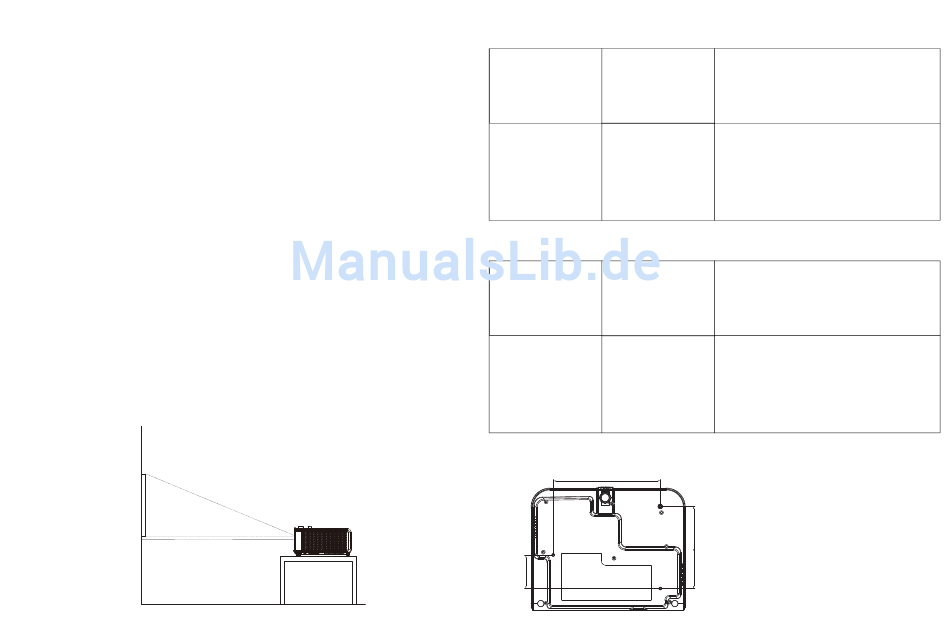

60-Zoll-
Bild (Höhe)
Unterer Bildrand
22,9 cm über
Objektivachse
Objektivachse
Projektionswinkel
Tabelle 1: IN3124 (XGA) – Bildschirmgröße
Breite des
Bilddiagonale
projizierten
(m)
Bildes
(m)
1,0m 0,8m
1,5m 1,2m
2,0m 1,6m
2,5m 2,0m
3,8m 3,0m
Tabelle 2: IN3126 (WXGA) – Bildschirmgröße
Breite des
Bilddiagonale
projizierten
(m)
Bildes
(m)
1,1m 1,0m
1,5m 1,3m
2,0m 1,7m
2,5m 2,2m
3,8m 3,2m
227
71
6
Entfernung zur Projektionsfläche
Minimaler Maximaler
Abstand Abstand
(m) (m)
1,1m 1,7m
1,7m 2,5m
2,3m 3,4m
2,8m 4,2m
4,2m 6,4m
Entfernung zur Projektionsfläche
Minimum Maximum
distance distance
(inches/m) (inches/m)
1,4m 2,1m
1,8m 2,7m
2,4m 3,7m
3,1m 4,6m
4,6m 6,9m
174
Deckenmontageschrauben:
M4x8 (max. L = 8 mm)
Einheit: mm
