Inhaltszusammenfassung für ROBBE Arcus V-Tail EDF ARF

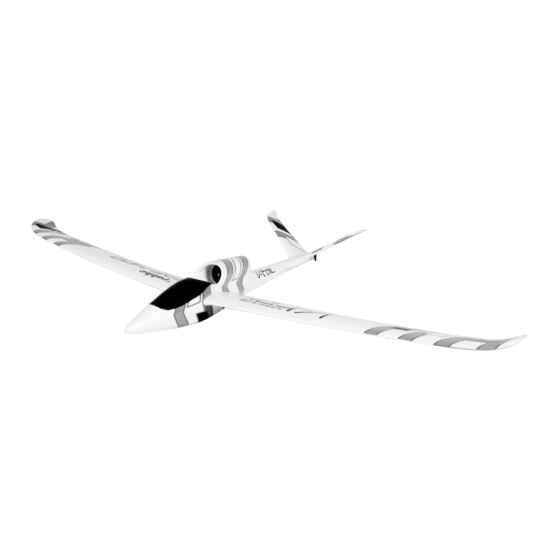

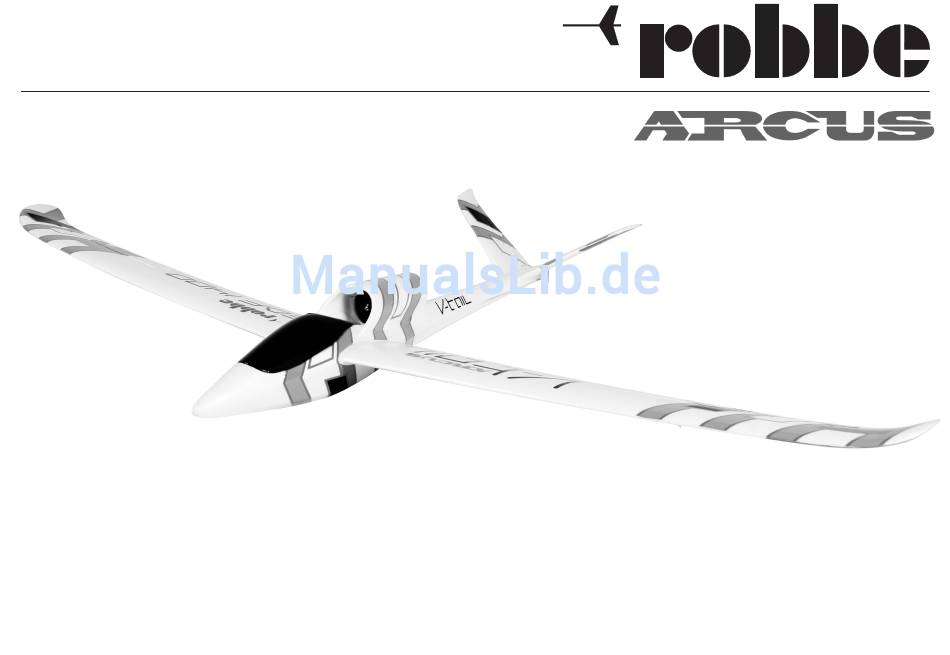

- Seite 1 Bau- und Betriebs an lei tung Arcus V-Tail EDF No. 2592...
-
Seite 2: Inhaltsverzeichnis
Bau- und Betriebsanleitung Arcus V-Tail EDF No. 2592 Inhalt Seite Verehrter Kunde, Technische Daten: Sie haben sich für ein Modellflugzeug aus dem Hause robbe Tragflächenbelastung ca.: 33,3 g/dm Technische Daten Modellsport entschieden. Dafür danken wir Ihnen. Länge ca.: 770 mm Notwendiges Zubehör... -
Seite 3: Hinweise Zur Fernsteueranlage
Bau- und Betriebsanleitung Arcus V-Tail EDF No. 2592 Hinweis zur Fernsteuerung Zum Fernsteuern des Modells wird eine Anlage mit mindes- tens 4 Kanälen benötigt. Besonders empfohlen werden 2,4 GHz-Anlagen. Die Stromversordung der Empfangsanlage erfolgt über das eingebaute BEC des Reglers. Bei der Funktionsprobe die Servos der Ruder mit der Fern- steuerung in Neutralstellung bringen (Knüppel und Trimmhe- bel am Sender in Mittelstellung). -
Seite 4: Leitwerksmontage
Bau- und Betriebsanleitung Arcus V-Tail EDF No. 2592 Bild 1 Bild 2 Bild 3 - Die Abbildung zeigt die beiden V-Leitwerksteile mit dem - Mit Ropoxi 5-Minuten-Epoxydkleber werden die beiden - Setzen Sie das V-Leitwerk in die Aussparung des Hartkunststoffverbinder vor dem Zusammenbau. V-Leitwerksteile und der Hartkunststoffverbinder miteinan- Rumpfes ein. -
Seite 5: Tragflächenmontage
Bau- und Betriebsanleitung Arcus V-Tail EDF No. 2592 Bild 7 Bild 8 Bild 9 - Die Abbildung zeigt das montierte V-Leitwerk mit der - Beschneiden Sie die Abdeckung des Querruderservos - Passt die Abdeckung, befestigen Sie diese mit Klebestreifen Anlenkung. so, dass sie deckungsgleich in den angeschäumten auf der Tragfläche (siehe Abbildung). -
Seite 6: Rc-Einbau
Die Lötstellen mit Schrumpfschlauch isolieren. rung über die Kanalzuordnung und Polung der Servokabel am Empfänger anschließen. (Impulskabel orange entspricht weißem Kabel bei robbe-Futaba). Empfänger in den Rumpf setzen und die Empfängerantenne(n) verlegen. Bild 17 - Der Schwerpunkt “C.G.” liegt bei dem Modell ca. 60mm (von der Nasenleiste gemessen). -
Seite 7: Ruderausschläge
Bau- und Betriebsanleitung Arcus V-Tail EDF No. 2592 Funktionsprobe und Einstellen der Ruder Einfliegen, Flughinweise - Den Flugakku laden. Vor dem Erstflug die Abschnitte „Routineprüfungen vor dem - Den Sender einschalten, den Gasknüppel in die Stellung Start“ und „Modellbetrieb“ im Abschnitt „Sicherheitshinweise“ „Motor aus“... -
Seite 8: Technische Daten 20A Regler
Bau- und Betriebsanleitung Arcus V-Tail EDF No. 2592 Technische Daten 20A Regler: Programmierung des Reglers: Dauerstrom: (Hinweis: Bitte überprüfen Sie, ob die Gaskurve auf 0%, der Gashebel auf Neutralposition und der Spitzenstrom: 25 A (max. 10 sec.) Gasauschlag auf 100% stehen). Bec-Modus: Linear 1. -
Seite 9: Ersatzteilliste
- Die Geräte wurden gemäß der Bedienungsanleitung be- trieben. - Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet. - Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Über- lastungen und mechanische Beschädigungen liegen nicht vor. - Fügen Sie sachdienliche Hinweise zur Auffindung des... -
Seite 10: Serviceadressen
Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Logo-Buttons „Konformitätserklärung“.
