Bedienungsanweisungen
WARNUNG: Lebensgefahr durch Stromschlag. Hochspannungskreisläufe, Wechselstrom und
Gleichstrom, sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden.
1. Schalten Sie das Messgerät IMMER in die OFF-Position, sobald sich dieses nicht in Verwendung
befindet.
2. Erscheint während einer Messung die Anzeige "OL" auf dem Display, übersteigt der Wert den von
Ihnen gewählten Bereich. Wechseln Sie in einen höheren Bereich.

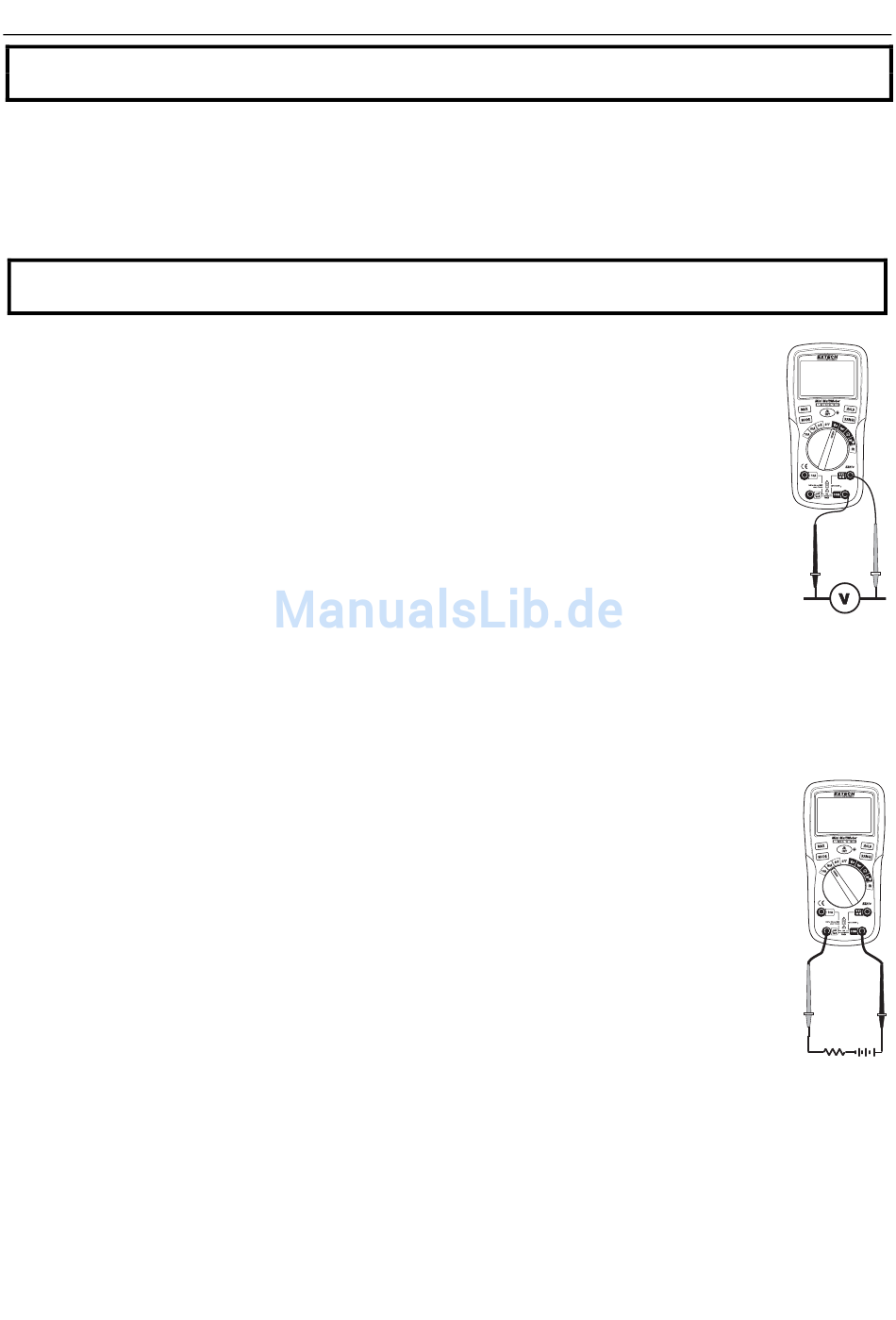

AC-/DC-SPANNUNGSMESSUNGEN
ACHTUNG: Messen Sie keine Gleichspannung, während ein Motor am Stromkreis ein- oder
ausgeschaltet wird. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1. Stellen Sie den Funktionsschalter auf die V
2. Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM-
Eingangsbuchse. Setzen Sie den Bananenstecker der roten Messleitung in die
positive V-Eingangsbuchse.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des Schaltkreises.
Berühren Sie mit der roten Prüfspitze die positive Seite des Schaltkreises.
4. Lesen Sie die Spannung vom Display ab.
AC-/DC-STROMMESSUNGEN
1. Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM-
Eingangsbuchse.
2. Drücken Sie die MODE-Taste, um "DC" oder "AC" auf dem Display anzuzeigen.
3. Stellen Sie für Strommessungen bis zu 2000 µA den Funktionsschalter auf die µA-
Position und setzen Sie den Bananenstecker der roten Messleitung in die µA/mA-
Eingangsbuchse ein.
4. Stellen Sie für Strommessungen bis zu 200 mA DC den Funktionsschalter auf die
mA-Position und setzen Sie den Bananenstecker der roten Messleitung in die
µA/mA-Eingangsbuchse ein.
5. Stellen Sie für Strommessungen bis zu 10A DC den Funktionsschalter auf die 10A-
Position und setzen Sie den Bananenstecker der roten Messleitung in die 10A-
Eingangsbuchse ein.
6. Verbinden Sie die Messleitungen in Reihe mit dem zu prüfenden Schaltkreis.
7. Legen Sie Strom an den Schaltkreis an.
8. Lesen Sie den Strom vom Display ab.
oder V
-Position.
AC
DC
6
EX205T-de-DE_v1.2 09/15
