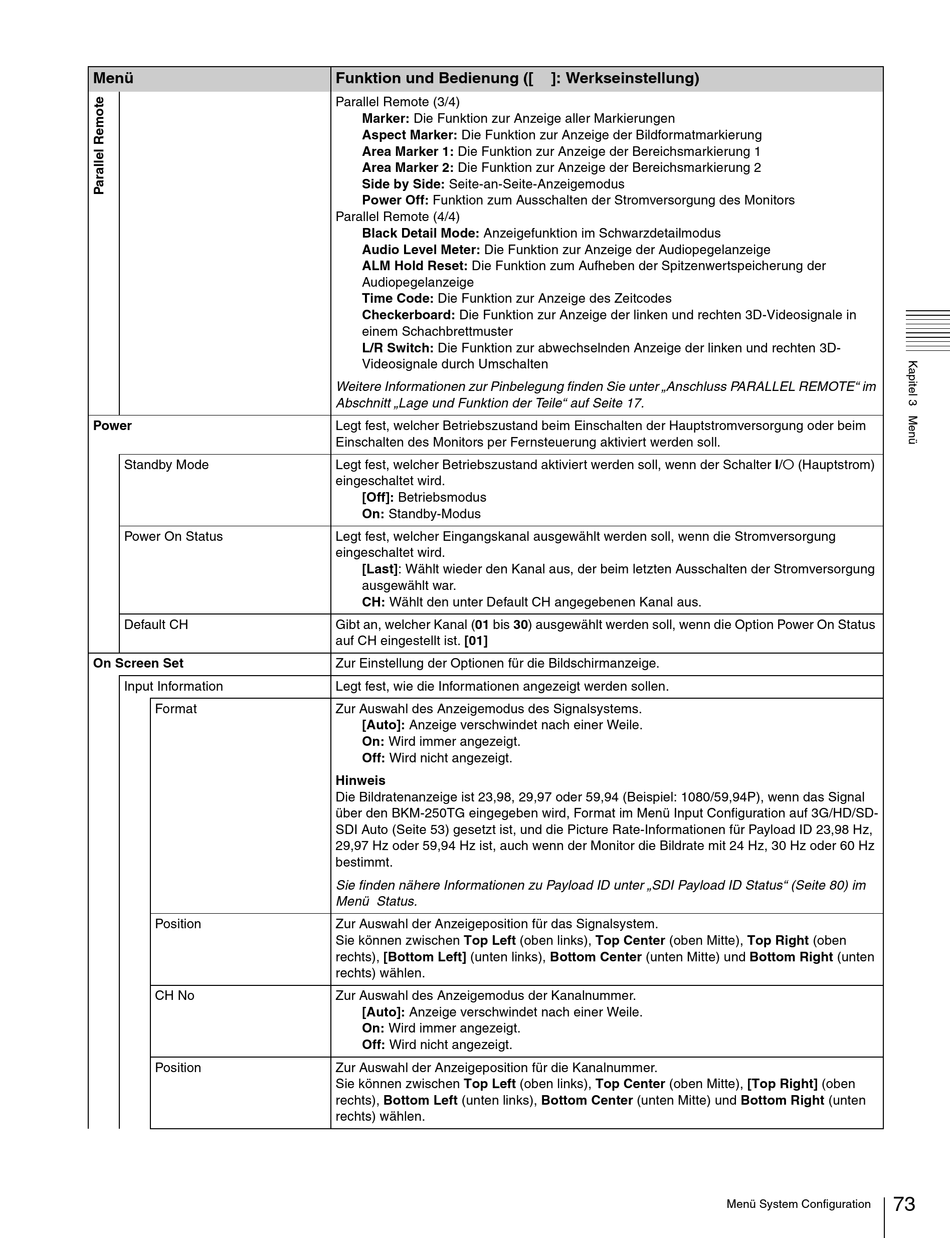

Menü
Power
Standby Mode
Power On Status
Default CH
On Screen Set
Input Information
Format
Position
CH No
Position
Funktion und Bedienung ([
Parallel Remote (3/4)
Marker: Die Funktion zur Anzeige aller Markierungen
Aspect Marker: Die Funktion zur Anzeige der Bildformatmarkierung
Area Marker 1: Die Funktion zur Anzeige der Bereichsmarkierung 1
Area Marker 2: Die Funktion zur Anzeige der Bereichsmarkierung 2
Side by Side: Seite-an-Seite-Anzeigemodus
Power Off: Funktion zum Ausschalten der Stromversorgung des Monitors
Parallel Remote (4/4)
Black Detail Mode: Anzeigefunktion im Schwarzdetailmodus
Audio Level Meter: Die Funktion zur Anzeige der Audiopegelanzeige
ALM Hold Reset: Die Funktion zum Aufheben der Spitzenwertspeicherung der
Audiopegelanzeige
Time Code: Die Funktion zur Anzeige des Zeitcodes
Checkerboard: Die Funktion zur Anzeige der linken und rechten 3D-Videosignale in
einem Schachbrettmuster
L/R Switch: Die Funktion zur abwechselnden Anzeige der linken und rechten 3D-
Videosignale durch Umschalten
Weitere Informationen zur Pinbelegung finden Sie unter „Anschluss PARALLEL REMOTE" im
Abschnitt „Lage und Funktion der Teile" auf Seite 17.
Legt fest, welcher Betriebszustand beim Einschalten der Hauptstromversorgung oder beim
Einschalten des Monitors per Fernsteuerung aktiviert werden soll.
Legt fest, welcher Betriebszustand aktiviert werden soll, wenn der Schalter ?/a (Hauptstrom)
eingeschaltet wird.
[Off]: Betriebsmodus
On: Standby-Modus
Legt fest, welcher Eingangskanal ausgewählt werden soll, wenn die Stromversorgung
eingeschaltet wird.
[Last]: Wählt wieder den Kanal aus, der beim letzten Ausschalten der Stromversorgung
ausgewählt war.
CH: Wählt den unter Default CH angegebenen Kanal aus.
Gibt an, welcher Kanal (01 bis 30) ausgewählt werden soll, wenn die Option Power On Status
auf CH eingestellt ist. [01]
Zur Einstellung der Optionen für die Bildschirmanzeige.
Legt fest, wie die Informationen angezeigt werden sollen.
Zur Auswahl des Anzeigemodus des Signalsystems.
[Auto]: Anzeige verschwindet nach einer Weile.
On: Wird immer angezeigt.
Off: Wird nicht angezeigt.
Hinweis
Die Bildratenanzeige ist 23,98, 29,97 oder 59,94 (Beispiel: 1080/59,94P), wenn das Signal
über den BKM-250TG eingegeben wird, Format im Menü Input Configuration auf 3G/HD/SD-
SDI Auto (Seite 53) gesetzt ist, und die Picture Rate-Informationen für Payload ID 23,98 Hz,
29,97 Hz oder 59,94 Hz ist, auch wenn der Monitor die Bildrate mit 24 Hz, 30 Hz oder 60 Hz
bestimmt.
Sie finden nähere Informationen zu Payload ID unter „SDI Payload ID Status" (Seite 80) im
Menü Status.
Zur Auswahl der Anzeigeposition für das Signalsystem.
Sie können zwischen Top Left (oben links), Top Center (oben Mitte), Top Right (oben
rechts), [Bottom Left] (unten links), Bottom Center (unten Mitte) und Bottom Right (unten
rechts) wählen.
Zur Auswahl des Anzeigemodus der Kanalnummer.
[Auto]: Anzeige verschwindet nach einer Weile.
On: Wird immer angezeigt.
Off: Wird nicht angezeigt.
Zur Auswahl der Anzeigeposition für die Kanalnummer.
Sie können zwischen Top Left (oben links), Top Center (oben Mitte), [Top Right] (oben
rechts), Bottom Left (unten links), Bottom Center (unten Mitte) und Bottom Right (unten
rechts) wählen.
]: Werkseinstellung)
Menü System Configuration
73
