Für Dual-link-Betrieb
Es sind zwei BKM-243HS- oder BKM-244CC-
Eingangsadapter oder ein BKM-250TG-Eingangsadapter
erforderlich. Wenn der Adapter BKM-243HS oder BKM-
244CC verwendet wird, installieren Sie die
Eingangsadapter in den optionalen Steckplätzen OPTION
1 und 2 oder in den optionalen Steckplätzen OPTION 3
und 4. Der BKM-243HS oder BKM-244CC kann mit dem
BKM-250TG für den Dual-link-Betrieb nicht verwendet
werden.
Anschließen des Kabels
Wenn der Adapter BKM-243HS oder BKM-244CC
verwendet wird, installieren Sie das Signal Link A an
OPTION 1 oder 3 und das Signal Link B an OPTION 2
oder 4.
Schließen Sie das Kabel an den Eingang mit derselben
Eingangsnummer (beide an INPUT 1 oder beide an INPUT
2) der Eingangsadapter an, die in den Steckplätzen
OPTION 1 und 2 bzw. OPTION 3 und 4 installiert sind.
20
Installieren eines Eingangsadapters
OPTION 1 und 2
OPTION 3 und 4
Wenn der BKM-250TG verwendet wird, installieren Sie
das Signal Link A an INPUT 1 und das Signal Link B an
INPUT 2.
Für 3D-Signal-Analysefunktion
Verwenden Sie einen 3D-kompatiblen BKM-250TG (mit
Seriennummer 7100001 oder höher) und speisen Sie das
linke 3D-Signal an INPUT 1 und das rechte Signal an
INPUT 2 ein.

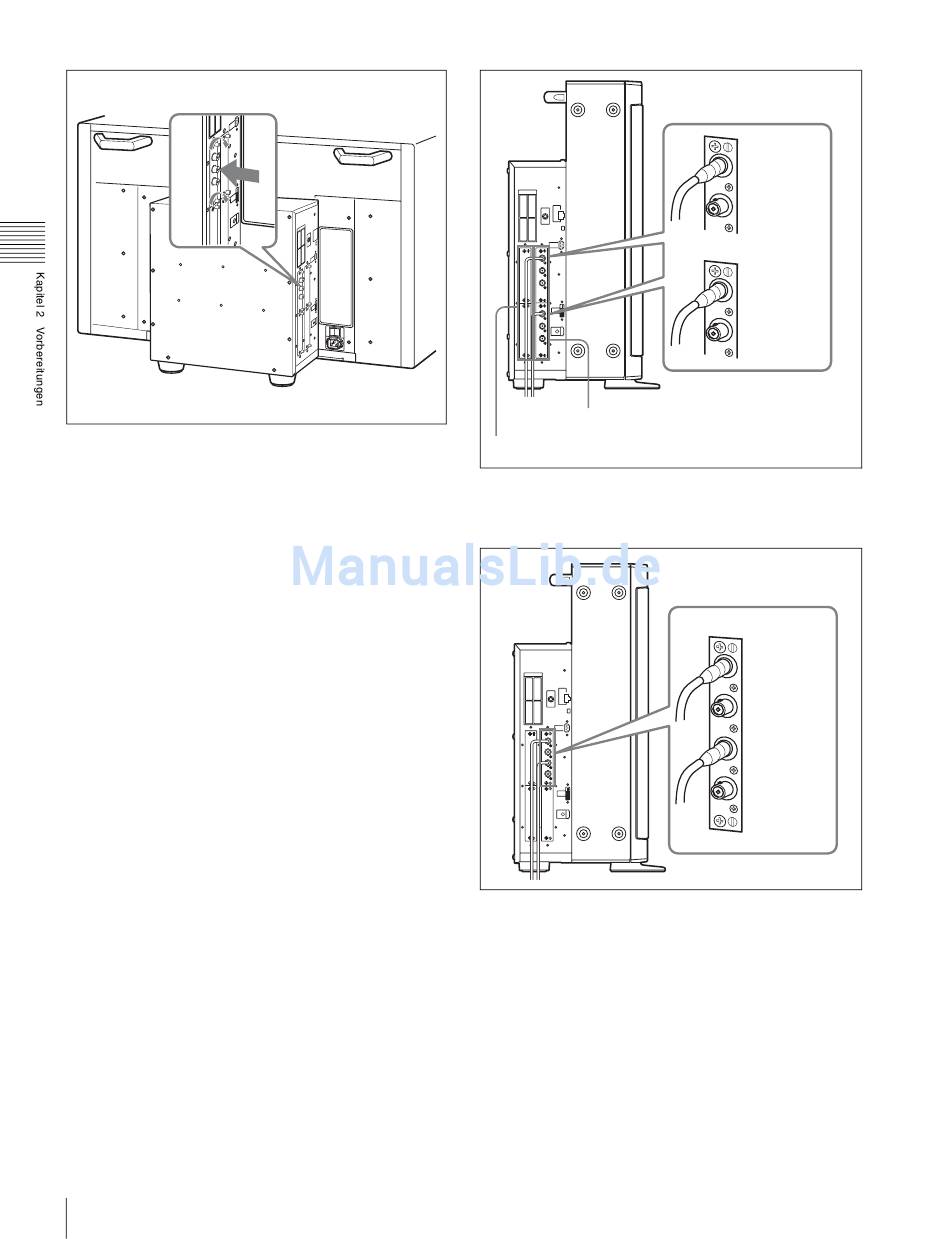

Beispiel für den Dual-
link-Kabelanschluss
INPUT 1
INPUT 2
INPUT 1
INPUT 2
INPUT 1
INPUT 2
