Verwandte Anleitungen für Pkm GS 101.4 A+EB
Inhaltszusammenfassung für Pkm GS 101.4 A+EB

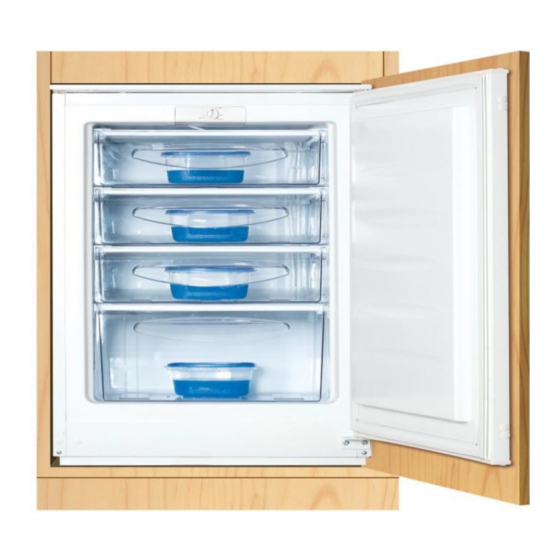

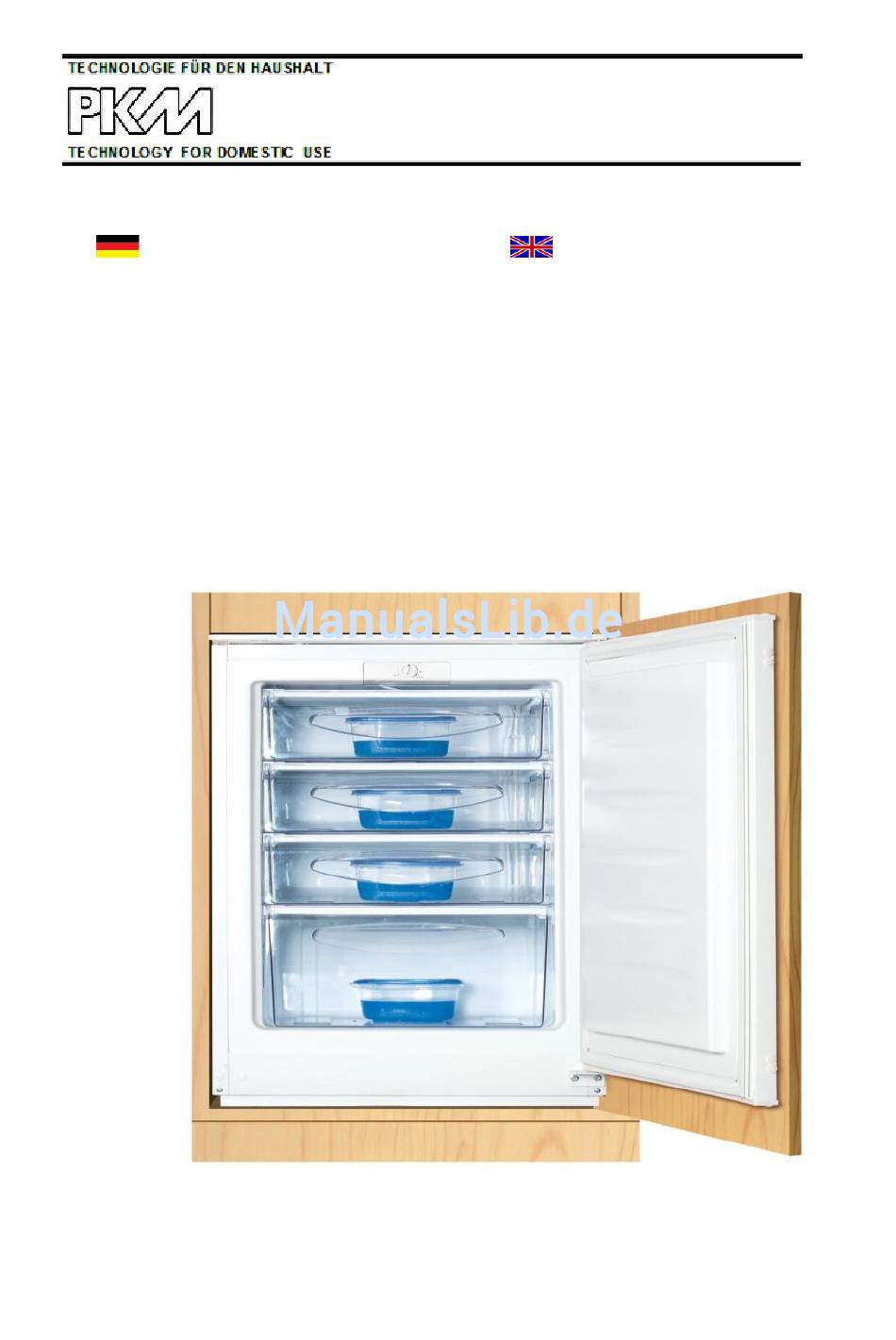

- Seite 1 Bedienungsanleitung Instruction Manual Einbau-Gefrierschrank Built-In Freezer GS 101.4 A+EB www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
INHALT English language on page 25ff. KAPITEL THEMA SEITE Vorwort Erklärung der Signalwörter Klimaklassen Sicherheits- und Warnhinweise Aufbau und Anschluss Beschreibung des Geräts Thermostat und Bedienung Reinigung und Pflege Außerbetriebnahme Problembehandlung Technische Daten Entsorgung Garantiebedingungen Technische Änderungen bzw. Druckfehler bleiben vorbehalten.. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen. -
Seite 3: Vorwort
1. VORWORT Sehr geehrte Kundin/ sehr geehrter Kunde! Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft. Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. -
Seite 4: Erklärung Der Signalwörter
2. ERKLÄRUNG DER SIGNALWÖRTER Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter GEFAHR! verweist auf eine WARNUNG! verweist auf eine Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare abgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat. -
Seite 5: Sicherheits- Und Warnhinweise
4. SICHERHEITS- UND WARNHINWEISE Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. dieser Bedienungsanleitung enthaltenen Anweisungen Beschreibungen wurden für verschiedene Typen von Kühlgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist. -
Seite 6: Energieversorgung
HINWEIS! Behandeln Sie die Oberflächen des Geräts immer äußerst schonend. Bereits Ringe an Ihren Fingern oder Armschmuck können die Oberflächen durch Kratzer erheblich beschädigen. Energieversorgung 1. Tennen Sie das Gerät von der Energieversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen. 2. -
Seite 7: Abschließende Sicherheitsanweisungen
4. Halten Sie alle Teile des Geräts fern von Feuer und sonstigen Zündquellen, wenn Sie das Gerät entsorgen oder außer Betrieb nehmen. Innenbereiche 1. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion gebracht werden können. -
Seite 8: Aufbau Und Anschluss
5. AUFBAU UND ANSCHLUSS WARNUNG! Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in)ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen. Entpacken und Wahl des Standorts 1. -
Seite 9: Einbau
3. Zu Ihrer eigenen Sicherheit muss das Gerät geerdet sein. Das Gerät ist mit einem 3-poligen Sicherheitsstecker ausgestattet. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. 4. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen. - Seite 10 2. Drücken Sie das Dichtband zwischen das Gerät und Küchenmöbel an der den Scharnieren gegenüberliegenden Seite. 3. Öffnen Sie die Tür und schieben Sie das Gerät Seite, Scharnieren gegenüberliegt, gegen Einbaumöbel.. Befestigen Sie das Gerät mit den mitgelieferten Schrauben. 4. Trennen Sie die Teile A, B, C, D.
-
Seite 11: Wechsel Des Türanschlags
7. Öffnen Sie die Türen des Geräts und des Einbaumöbels um 90 . Schieben Sie das kleine Quadrat B auf die Führung A. Drücken Sie beide Türen zusammen und markieren Sie die Löcher wie in der Zeichnung angegeben. Nehmen Sie das Quadrat B wieder ab und bohren Sie die Löcher mit einem Durchmesser von 2 mm in 8 mm Entfernung von der Außenkante... -
Seite 12: Beschreibung Des Geräts
2. Entfernen Sie die obere Stop-Platte und das darunterliegende Scharnier durch Lösen der Schrauben. 3. Nehmen Sie die Tür vorsichtig ab. Lagern Sie die Tür auf einem weichen Untergrund, um sie vor Beschädigungen zu schützen. 4. Lösen Sie das untere Scharnier und bringen Sie es auf der gegenüberliegenden Seite an. -
Seite 13: Thermostat Und Bedienung
Funktionen Betriebsbedingungen identisch, sodass Bedienungsanleitung im vollen Umfang nutzen können. 7. THERMOSTAT UND BEDIENUNG Temperaturregelung SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE BITTE 4 STUNDEN, BEVOR SIE ES EINSCHALTEN! Einstellung Stufe POWER OFF (AUS) Niedrigste (wärmste) Mittel NORMAL höchste (kälteste) WARNUNG! IE KÖNNEN MIT DEM HERMOSTAT... -
Seite 14: Betriebsparameter
die Raumtemperatur, dem Aufstellungsort, der Häufigkeit des Türöffnens und der Menge des Gefrierguts beeinflusst. Achten Sie darauf, dass die Kühltemperatur nicht über einen Wert von -18 steigt. 1. Wir empfehlen, das Gerät 24 h vor einem Einfriervorgang auf MAX zu stellen und diese Einstellung bis einige Stunden nach dem Einfrieren beizubehalten. -
Seite 15: Hilfreiche Tipps/Energiesparen
Hilfreiche Tipps/Energiesparen Bereits gekochtes Essen kann im Gerät frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen. Verwenden Sie zum Verpacken farblose, geruchslose, luftundurchlässige und widerstandsfähige Materialien. Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. -
Seite 16: Reinigung Und Pflege
8. REINIGUNG UND PFLEGE Trennen Sie das Gerät vor allen Wartungs- und WARNUNG! Reinigungsarbeiten von der Stromversorgung. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt. Berühren Sie die stark gekühlten Oberflächen des Geräts nicht mit nassen oder feuchten Händen, da ansonsten Ihre Haut an den Oberflächen festkleben kann. -
Seite 17: Außerbetriebnahme
Abtauen WARNUNG! Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen oder zu reinigen. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR! 1. Nehmen Sie das Gefriergut heraus und lagern Sie es in einer Kühlbox. 2. -
Seite 18: Außerbetriebnahme, Endgültige
3. Reinigen und trocknen Sie das Innere des Geräts und lassen Sie die Tür für einige Tage geöffnet. Bei einem durchschnittlichen Urlaub (14-21 Tage): 1. Verfahren sie entweder wie im Abschnitt oben, oder 2. lassen Sie das Gerät in Betrieb und a. - Seite 19 Zu viele oder zu heiße Lebensmittel Erreichen der Kühltemperatur. im Gerät. Heiße Lebensmittel entfernen. Türen zu häufig/zu lange geöffnet. Türen selten/kurz öffnen. Ineffiziente Kühlleistung. Tür wurde zu häufig geöffnet. Zu warme Temperatureinstellung am Tür ist nicht richtig geschlossen. Thermostat. Wählen Eisablagerungen im Gerät.
-
Seite 20: Technische Daten
Ausgeprägte Geräuschbildung Bei Erstinbetriebnahme oder warmen Innentemperaturen. Der Kompressor arbeitet mit hoher Leistung, um schnell die Kühltemperatur zu erreichen. Kondenswasser im/am Gerät kann bei hoher Luftfeuchtigkeit / sehr warmen Außentemperaturen entstehen. Klicken ist immer dann zu hören, wenn sich der Kompressor ein- oder ausschaltet. Summen wird vom Kompressor verursacht, während er arbeitet. -
Seite 21: Entsorgung
12. ENTSORGUNG Bitte entsorgen Sie das Gerät unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase. Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde. Altgeräte sind kein unbrauchbarer Abfall. -
Seite 22: Sicheres Entsorgen
die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen. Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden. Kühlmittel Brandgefahr! WARNUNG! Beschädigen Sie den Kühlmittelkreislauf nicht. Der Kühlmittelkreislauf des Geräts enthält das Kühlmittel R600a, ein natürliches Gas von hoher Umweltverträglichkeit. -
Seite 23: Garantiebedingungen
Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern. - Seite 24 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
