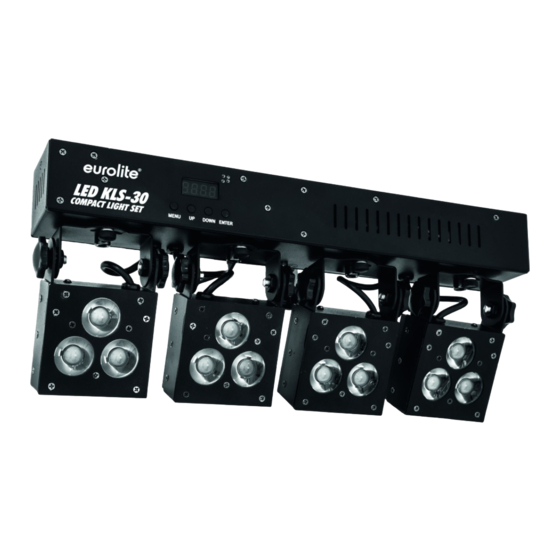

EuroLite KLS-30 Bedienungsanleitung
Verwandte Anleitungen für EuroLite KLS-30
Inhaltszusammenfassung für EuroLite KLS-30

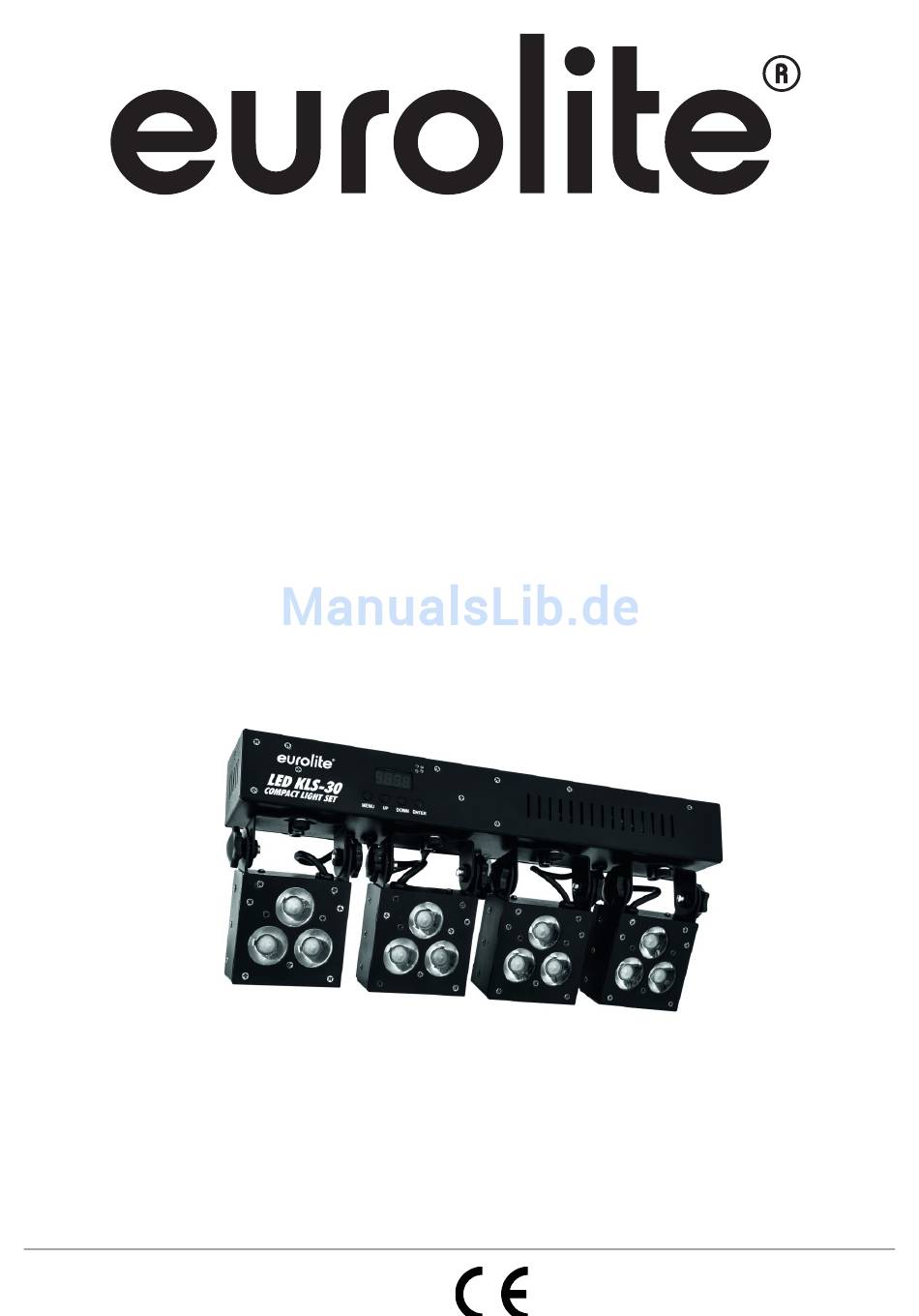

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED KLS-30 COMPACT LIGHT SET Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ..................................4 SICHERHEITSHINWEISE ..............................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ........................6 GERÄTEBESCHREIBUNG ..............................7 Features ..................................7 Geräteübersicht ................................8 INSTALLATION .................................. 9 Überkopfmontage ................................9 Montage auf einem Boxenhochständer: ........................10 Anschluss an den DMX-512 Controller ......................... 10 Drahtlose DMX-Übertragung mit QuickDMX ......................... 11 Anschluss ans Netz ............................... - Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummer/ This user manual is valid for the article number: 42109603 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/40 00094158.DOCX, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für das EUROLITE Kompakt-Lichtset LED KLS-30 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Das Kompakt-Lichtset LED KLS-30 besteht aus vier kompakten LED-Scheinwerfern und der Steuereinheit. Als Lichtquelle sind vierfarbige QCL-LEDs eingesetzt, die sich durch eine hohe Energieeffizienz und gleichmäßigere Lichtverteilung auszeichnen. Das Gerät kann auf einem Boxenhochständer montiert oder an einer Traverse befestigt werden. -
Seite 7: Gerätebeschreibung
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Seite 8: Geräteübersicht
Geräteübersicht (1) Querträger smit DMX- Steuereinheit (2) Menu-Taste (3) LED-Display (4) Up-Taste (5) Down-Taste (6) Enter-Taste (7) Control Board (8) Feststellschraube (9) Schraube (10) LED/Linse (11) Spot (12) 3-poliger DMX-Eingang (13) 3-poliger DMX-Ausgang (14) QuickDMX-Anschluss (15) Spannungsversorgungs- eingang (16) Sicherungshalter (17) Feststellschraube (18) Festellschraube für Boxenhochständer... -
Seite 9: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 10: Montage Auf Einem Boxenhochständer
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 11: Drahtlose Dmx-Übertragung Mit Quickdmx
Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Seite 12: Bedienung
Standalone-Modus Die LED KLS-30 lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu die LED KLS-30 vom Controller. Bitte beachten Sie die Hinweise im Kapitel Control Board. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. -
Seite 13: Dmx-Protokoll
DMX-Protokoll 2-Kanal-Modus Decimal Hexad. Percentage Eigenschaft Interne Programme 00 0F S Blackout 10 59 S Internes Programm mit langsamer Geschwindigkeit 90 164 5A A4 35% S Internes Programm mit mittlerer Geschwindigkeit 165 240 A5 F0 65% S Internes Programm mit hoher Geschwindigkeit 241 255 F1 FF 95% 100% S Musiksteuerung Strobe (alle Farben 100% ~ Weiß) in Abhängigkeit von Kanal 1 Werte 0-15... - Seite 14 4-Kanal-Modus Decimal Hexad. Percentage Eigenschaft Farbvoreinstellungen Spot 1 00 0F Blackout 10 1F 20 2F 13% Grün 30 3F 19% Blau 40 4F 25% Weiß 50 5F 31% Rot/Grün 60 6F 38% Rot/Blau 70 7F 44% Rot/Weiß 80 8F 50% Grün/Blau 90 9F 56% Grün/Weiß...
- Seite 15 70 7F 44% Rot/Weiß 80 8F 50% Grün/Blau 90 9F 56% Grün/Weiß A0 AF 63% Blau/Weiß B0 BF 69% Rot/Grün/Blau C0 CF 75% Rot/Grün/Weiß D0 DF 82% Rot/Blau/Weiß E0 EF 88% Grün/Blau/Weiß F0 FF 94% 100% Rot/Grün/Blau/Weiß Farbvoreinstellungen Spot 4 00 0F Blackout 10 1F...
- Seite 16 16-Kanal-Modus Decimal Hexad. Percentage Eigenschaft Rot Spot 1 00 FF 100% Rot 0 - 100 % zunehmend Grün Spot 1 00 FF 100% Grün 0 - 100 % zunehmend Blau Spot 1 00 FF 100% Blau 0 - 100 % zunehmend Weiß...
- Seite 17 20-Kanal-Modus Decimal Hexad. Percentage Eigenschaft Interne Programme 00 09 Keine Funktion 0A 1D Internes Programm 1 1E 31 12% Internes Programm 2 32 45 20% Internes Programm 3 46 59 27% Internes Programm 4 109 5A 6D 35% Internes Programm 5 129 6E 81 43% Internes Programm 6 82 95 51%...
- Seite 18 Blau Spot 3 00 FF 100% Blau 0 - 100 % zunehmend Weiß Spot 3 00 FF 100% Weiß 0 - 100 % zunehmend Rot Spot 4 00 FF 100% Rot 0 - 100 % zunehmend Grün Spot 4 00 FF 100% Grün 0 - 100 % zunehmend Blau Spot 4...
- Seite 19 Dimmerintensität Spot 2 Allmähliche Einstellung der Dimmerintensität von 0 00 FF 100% bis 100 % Strobe Spot 2 00 00 Keine Funktion 01 04 Musiksteuerung 05 0A Keine Funktion 0B FF 100% Strobe-Effekt mit zunehmender Geschwindigkeit Rot Spot 3 00 FF 100% Rot 0 - 100 % zunehmend Grün Spot 3...
-
Seite 20: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal-Modus auswählen. Durch Drücken der Menu-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Taste können Sie die Auswahl verändern. -
Seite 21: Sicherungswechsel
Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben- dreher.
