Teil 3: Funktionen:
3.1 Anschlüsse, Bedien- und Anzeigeelemente:

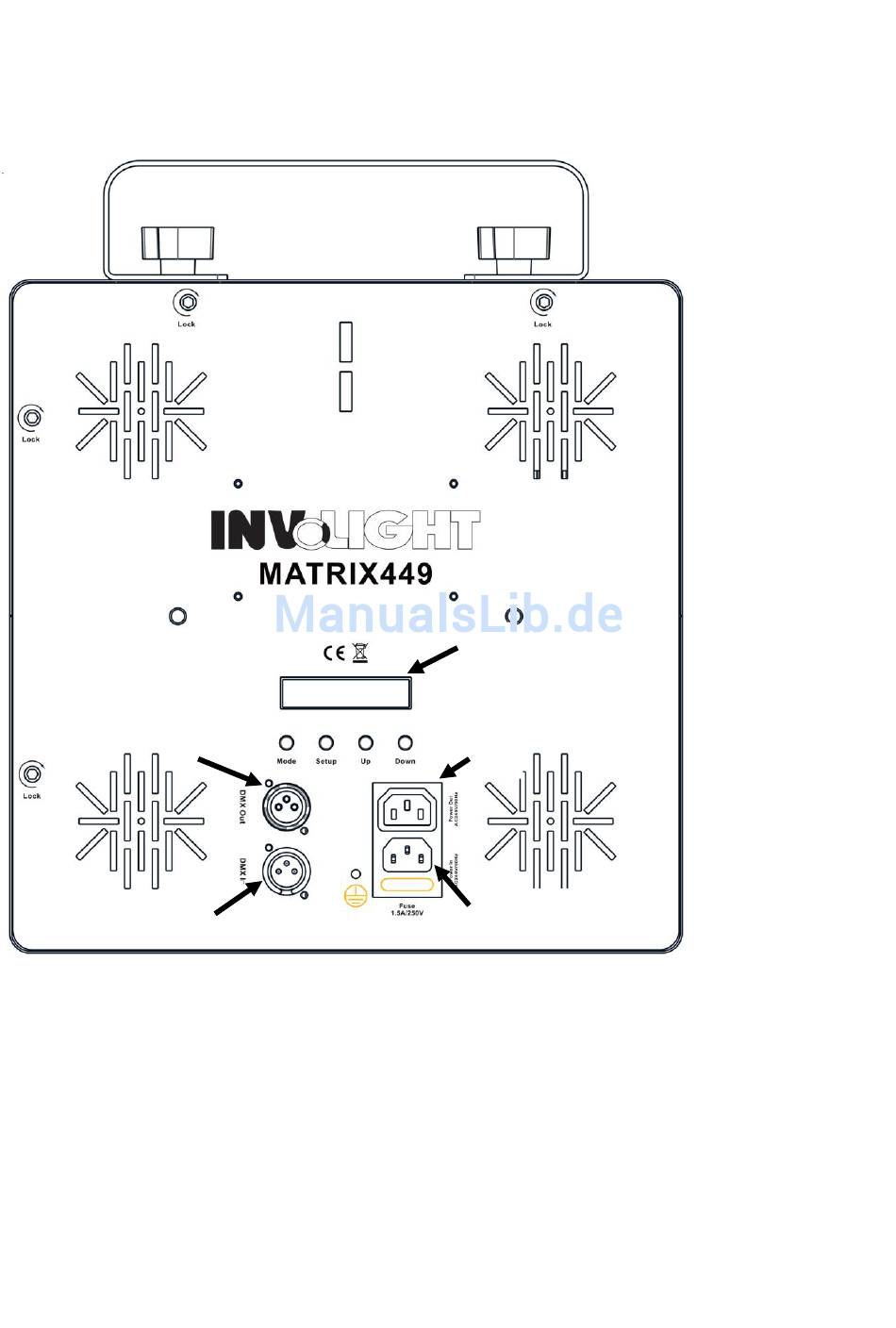

Rückseite:
3.
2.
5.
1.
4.
1. DMX-EINGANG:
Männliche, 3-polige XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts.
2. DMX-AUSGANG:
Weibliche, 3-polige XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
3. LCD-DISPLAY:
Das vierstellige LCD-Display zeigt die Betriebsart und weitere Systeminformationen an.
Taste MODE: Auswählen der verschiedenen Betriebsarten.
Taste ENTER: Bestätigen von Programmauswahl und Wertänderungen.
Tasten UP und DOWN: Auswahl eines Programmes, ändern der Programmgeschwindigkeit und DMX-Adresse.
4. POWER IN:
IEC Netzbuchse mit integriertem Sicherungshalter.
5. POWER OUT:
IEC Netzbuchse
5
