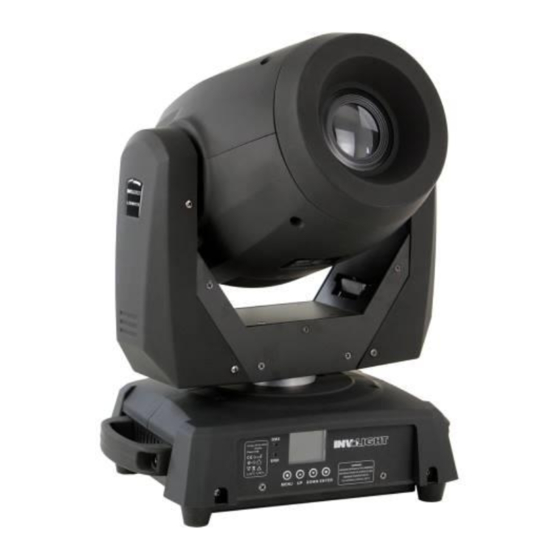

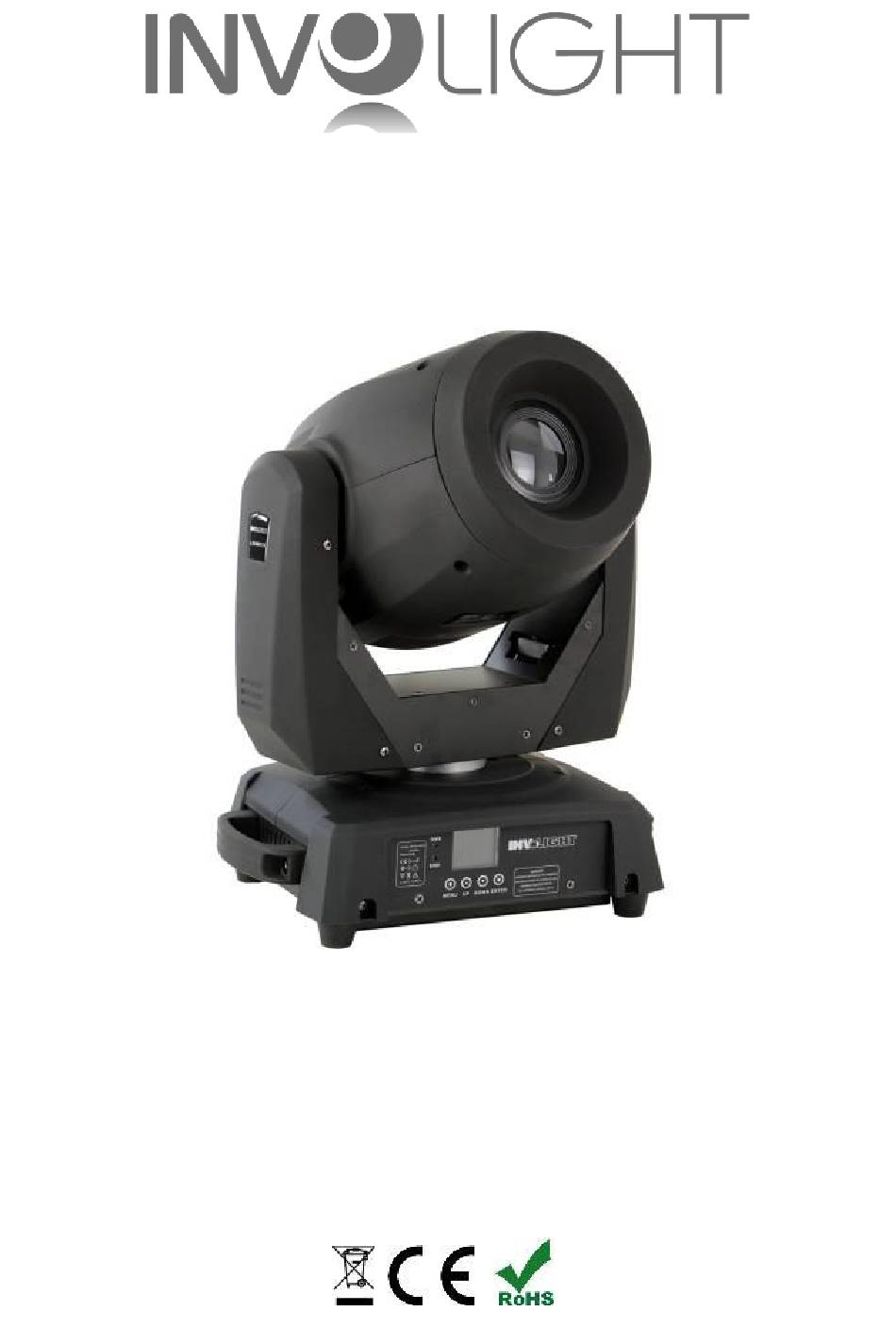

- Seite 1 Bedienungsanleitung LED MH77S Moving Head Spot...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: ..........................4 Teil 3: Funktionen: ........................... 5 3.1 LCD-Display mit 4-Tasten Bedienung: ................... 5 3.2 Anschlüsse: .......................... -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LED MH77S“! Mit diesem Gerät sind Sie Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen und professionellen LED DMX Moving Heads. Damit Ihnen Ihr „LED MH77S“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „LED MH77S“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen
Verbinden Sie den „LED MH77S“ mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „LED MH77S“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet. -
Seite 7: Anschlüsse
Load Default OK/Cancel Zurücksetzen auf Werkseinstellungen 0-255 PAN -Position manuell einstellen PAN -Position mit 16 Bit-Auflösung manuell PAN Fine 0-255 einstellen TILT 0-255 TILT -Position manuell einstellen TILT-Position mit 16 Bit-Auflösung manuell TILT Fine 0-255 einstellen Geschwindigkeit der PAN-/TILT-Bewegung PAN- TILT Time 0-255 manuell einstellen Strobe-Effekt Geschwindigkeit manuell... -
Seite 8: Dmx-Anschlüsse
Beim Wechseln der Sicherung stets den Netzstecker ziehen und ausschließlich die angegebenen Sicherungstypen verwenden! DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. 3.3 Verbindungen in der Betriebsart „DMX“: DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. -
Seite 9: Stand Alone-Betrieb
MH77S“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung: Der „LED MH77S“ belegt 15 oder 19 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 10 Offen Gobo 1 10-14 Gobo 2 15-19 Gobo 3 20-24 Gobo 4 25-29 Gobo 5 30-34 Gobo 6 35-39 Gobo 7 40-129 Goboflow-Effekt, Geschwindigkeit absteigend. Goborad 130-134 Offen. 135-220 Goboflow-Effekt, Geschwindigkeit ansteigend. 221-225 Gobo 1 Shake-Effekt, Geschwindigkeit ansteigend. 226-230 Gobo 2 Shake-Effekt, Geschwindigkeit ansteigend. 231-235 Gobo 3 Shake-Effekt, Geschwindigkeit ansteigend.
-
Seite 11: Teil 5. Fehlerbehebung
Weiß White zu Rot 10-14 15-19 Rot zu Orange 20-24 Orange 25-29 Orange zu Grün 30-34 Grün 35-39 Grün zu Hellblau 40-44 Hellblau 45-49 Hellblau zu Violett 50-54 Violett 55-59 Violett zu Gelb 60-64 Gelb 65-69 Gelb zu Blau Farbrad Effekt 70-74 Blau 75-79... -
Seite 12: Teil 6: Wartung
Teil 6: Wartung: Reinigung und Wartung: Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. -
Seite 13: Teil 7: Technische Daten
Teil 7: Technische Daten: LED MH77S MODELLBEZEICHNUNG: Produktart: Moving Head Typ: Spot LED Anzahl: LED Typ: 75W, weiß Goborad: 7 rotierende Gobos + offen Farbrad: 8 Farben + offen Gobo Größe: Außendurchmesser (OD) 24 mm / Innendurchmesser (ID)17,75mm DMX Eingang: XLR 3-Pol mänlich... -
Seite 14: Teil 8: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 LED MH77S Bestellnummer: A-000000-05512 www.destilan.de...
