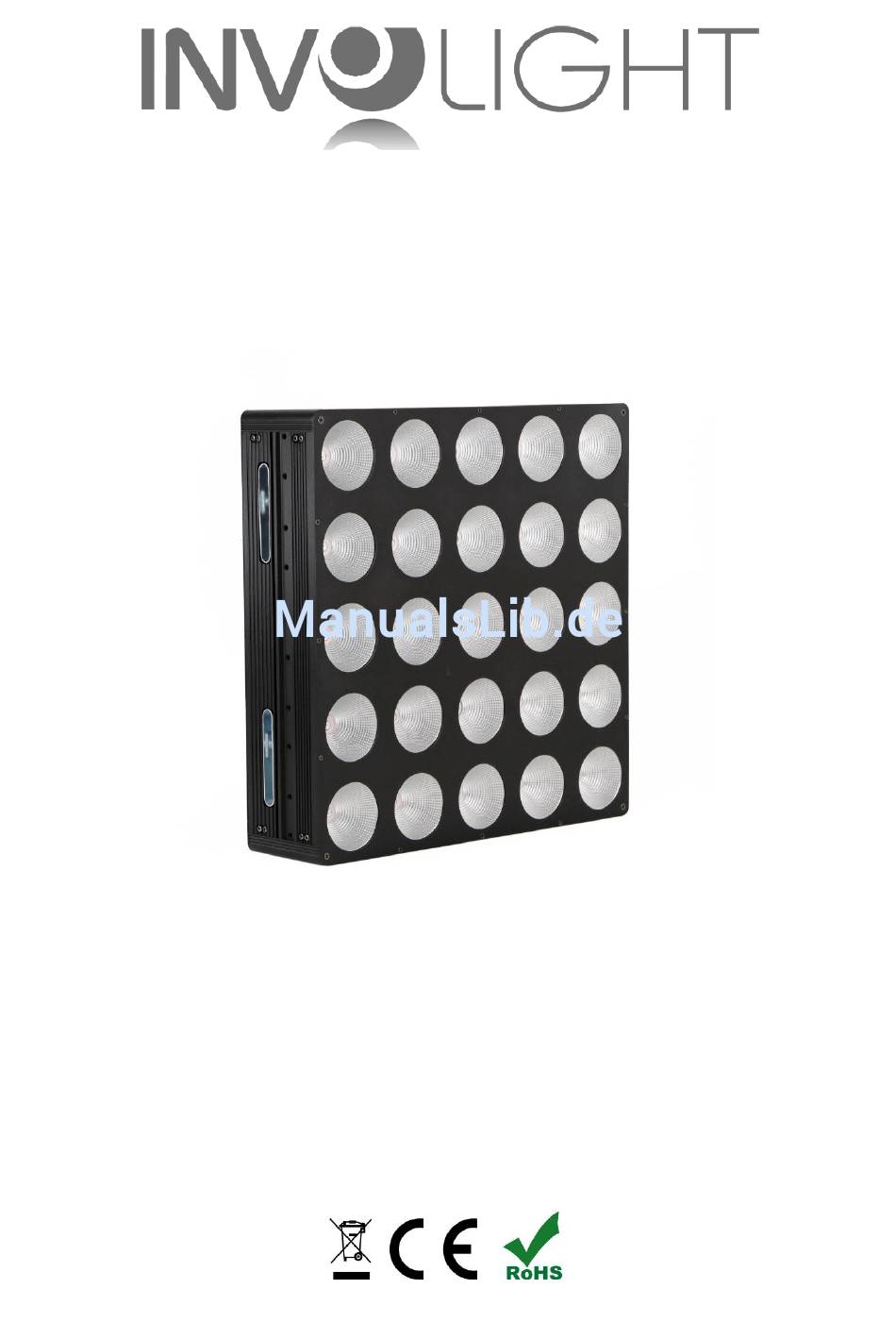

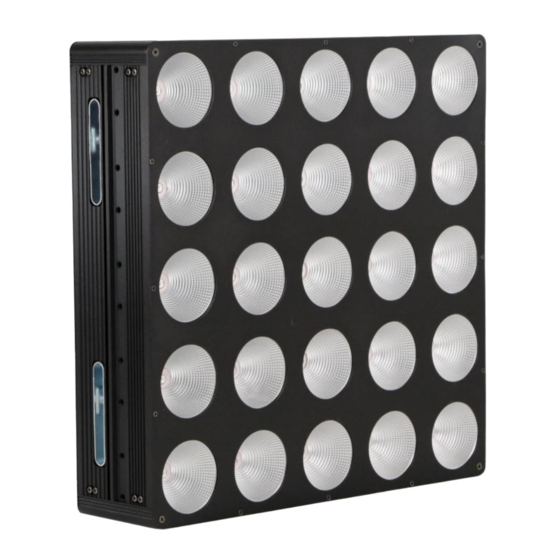

- Seite 1 Bedienungsanleitung MATRIX559 L EDCOBMatrixBlinder 25 x 9W RGB COB 3-in-1 LED's Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „MATRIX 559“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Clusters. Damit Ihnen Ihr „MATRIX 559“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Der INVOLIGHT „Matrix559“ ist ein DMX-512-steuerbarer multifunktioneller Audience-Blinder. Der INVOLIGHT „Matrix559“ lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX- 512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50/60Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung... -
Seite 6: Teil 3: Funktionen
Rückseite: Abb.1 1. POWERCON-KOMPATIBEL NETZEINGANGSBUCHSE: Netzkabel mit passendem POWERCON- kompatibel Stecker im Lieferumfang. 2. POWERCON-KOMPATIBEL NETZAUSGANGSBUCHSE: zur Versorgung weiterer INVOLIGHT Lichtprodukte 3. SICHERUNGSHALTER: Sicherungshalter für F2A 250V Sicherung. 4. LCD-DISPLAY: Das vierstellige LCD-Display zeigt die Betriebsart und weitere Systeminformationen an. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
3.2 Betriebsarten und Einstellung des On-Board Menüs: Die „MATRIX 559“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen: 1. - Seite 8 39 - 51 Programm 4 52 - 64 Programm 5 65 - 77 Programm 6 78 - 90 Programm 7 90 - 103 Programm 8 104 - 116 Programm 9 117 - 129 Programm 10 130 - 142 Programm 11 143 - 155 Programm 12 156 - 168...
-
Seite 9: Verbindungeninderbetriebsart„Dmx
0 – 255 Rot 10 von 0 – 100% dimmen 0 – 255 Grün 10 von 0 – 100% dimmen 0 – 255 Blau 10 von 0 – 100% dimmen 0 – 255 Rot 11 von 0 – 100% dimmen 0 –... -
Seite 10: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „Matrix559“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „Matrix559“vomControllerundrufenSiedasvorprogrammierteProgrammauf. HINWEIS! Mögliche Störungen bei der Datenübertragung. -
Seite 11: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 12: Teil 6: Technische Daten
Teil 6: Technische Daten: MATRIX559 MODELLBEZEICHNUNG: Produktart: LED COB Matrix Blinder Farbspektrum: LED Anzahl: LED Typ: 9 W 3-in-1 COB Abstrahlwinkel: 55° DMX Eingang: 3-pin XLR männlich, 5-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich, 5-pin XLR weiblich DMX Modus: 3, 5 oder 75 Kanäle... -
Seite 13: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 MATRIX559 Bestellnummer: A-000000-01649 www.destilan-deutschland.de...
