3.4 Verbindungen‎in‎der‎Betriebsart‎„DMX":
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter,
um eine Reihenschaltung zu bilden.
DMX-Anschlüsse:

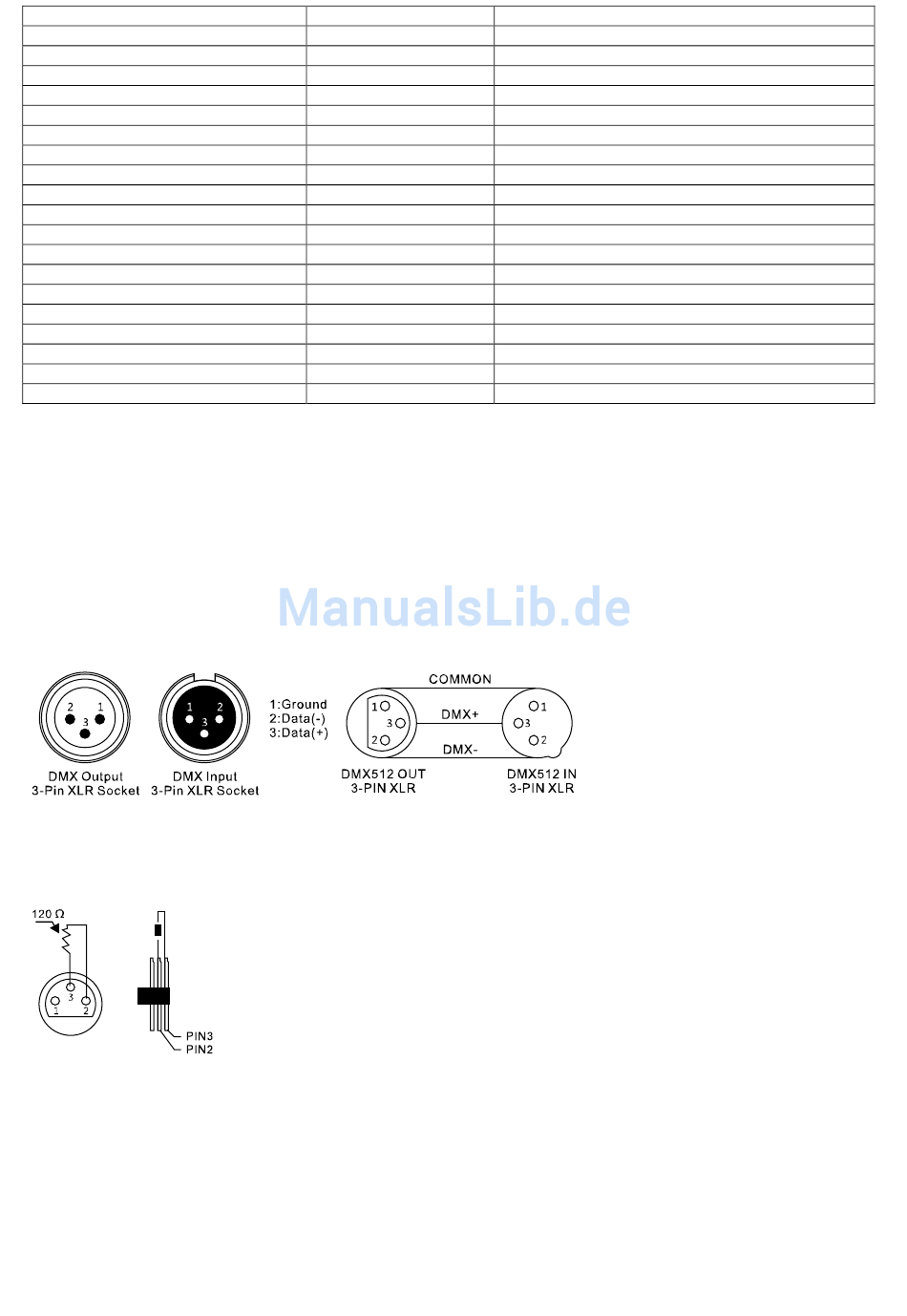

Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker‎als‎120‎Ω‎Widerstand‎zwischen‎Pin‎2‎und‎3‎ausgeführt‎der‎in‎die‎letzte‎Ausgangsbuchse‎der‎
DMX-Linie gesteckt wird.
Einige Hersteller verwenden für die Datenübertragung keine 3-Pol-XLR-Steckverbinder, sondern 5-Pol-
Versionen. Geräte mit 5-Pol-XLR-Anschlüssen können jedoch auch in einen DMX-Verbund mit 3-Pol-XLR-
Anschlüssen integriert werden. In diesem Fall ist ein geeigneter Kabeladapter erforderlich.
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
0 – 255
9
Grün 10 von 0 – 100% dimmen
Blau 10 von 0 – 100% dimmen
Rot 11 von 0 – 100% dimmen
Grün 11 von 0 – 100% dimmen
Blau 11 von 0 – 100% dimmen
Rot 12 von 0 – 100% dimmen
Grün 12 von 0 – 100% dimmen
Blau 12 von 0 – 100% dimmen
Rot 13 von 0 – 100% dimmen
Grün 13 von 0 – 100% dimmen
Blau 13 von 0 – 100% dimmen
Rot 14 von 0 – 100% dimmen
Grün 14 von 0 – 100% dimmen
Blau 14 von 0 – 100% dimmen
Rot 15 von 0 – 100% dimmen
Grün 15 von 0 – 100% dimmen
Blau 15 von 0 – 100% dimmen
Rot 16 von 0 – 100% dimmen
Grün 16 von 0 – 100% dimmen
Blau 16 von 0 – 100% dimmen
