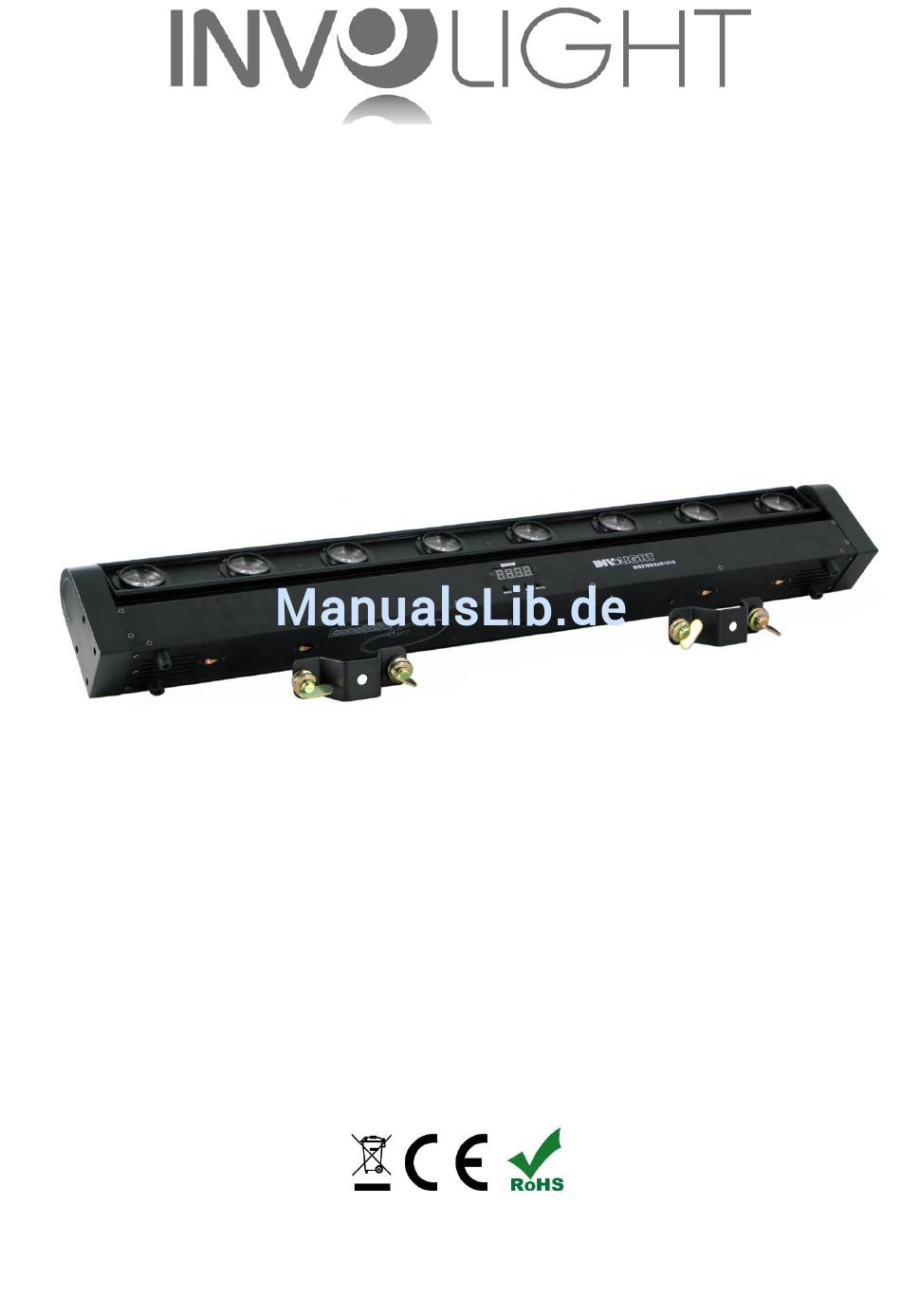

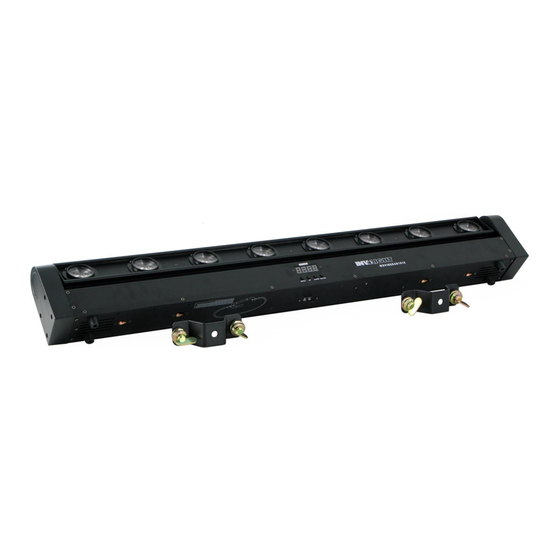

- Seite 1 Bedienungsanleitung MovingBAR1808 Motorisiertes Beam-Lichteffektgerät 8 x 8W RGBW 4-in-1 LEDs Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ..........2 1.2 Sicherheitshinweise: ......................2 1.3 Bestimmungsgemäße Verwendung: ..................4 Teil 2: Installation: .......................... 4 Teil 3: Funktionen / Betriebsmöglichkeiten: ................... 5 3.1 Betriebsarten und Einstellung des On-Board Menüs: ............5 3.2 Verbindungen in der Betriebsart „DMX“................ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf einer INVOLIGHT „MOVINGBAR1808“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihre „MOVINGBAR1808“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 4 Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. WARNUNG! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden! Lieferumfang: 1x „MovingBAR1808“, 2x Quicklock-Befestigungsbügel, 1x Netzstromkabel, 1x Bedienungsanleitung in Deutsch.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „MovingBAR1808“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen / Betriebsmöglichkeiten
Sicherungshalter für F2A 250V Sicherung. 3.1 Betriebsarten und Einstellung des On-Board Menüs: Die „MovingBAR1808“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. -
Seite 7: Verbindungen In Der Betriebsart „Dmx
Hauptmenüpunkt: Untermenü: Funktion/Einstellung: Hinweis: Das Display schaltet sich nach einer Weile ab, wenn keine Eingaben mehr erfolgen. Es leuchtet wieder auf, sobald eine neue Eingabe gemacht wird. 3.2 Verbindungen in der Betriebsart „DMX“. DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. -
Seite 8: Belegung Der Dmx Kanäle In Der Übersicht
3.3 Belegung der DMX Kanäle in der Übersicht HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 10 Kanal Modus: Kanal Wert Funktion Schwenkmotor bewegen 0-255 Geschwindigkeit für Schwenkmotor einstellen 0-255 Programmablauf 0-255... -
Seite 9: Verbindungen In Der Betriebsart „Master/Slave
Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.5 Stand Alone-Betrieb. Der „MovingBAR1808“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „MovingBAR1808“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 10: Teil 6: Technische Daten
Teil 6: Technische Daten: MovingBAR1808 MODELLBEZEICHNUNG: Produktart: Motorisiertes Beam-Lichteffektgerät Farbspektrum: RGBW LED Anzahl: LED Typ: Abstrahlwinkel: 3° DMX Eingang: 3-pin XLR männlich und 5-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich und 5-pin XLR weiblich DMX Modus: 10 oder 38 Kanäle... -
Seite 11: Teil 8: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 12 MovingBAR1808 Bestellnummer: A-000000-04891 www.destilan-deutschland.de...
