Verwandte Anleitungen für involight MovingBeam410Q
Inhaltszusammenfassung für involight MovingBeam410Q

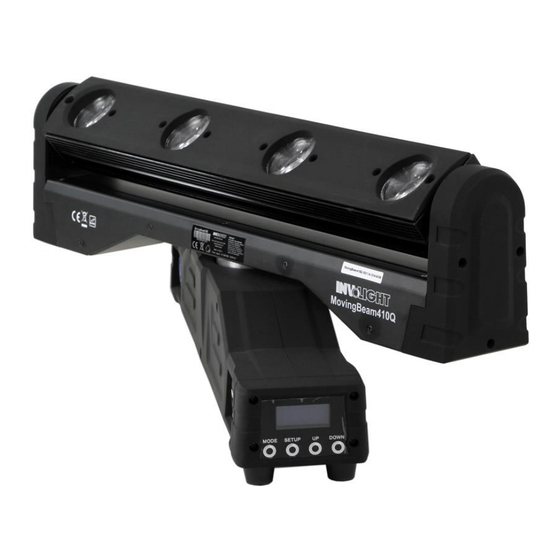

- Seite 1 Bedienungsanleitung MovingBeam410Q Motorisiertes Beam-Lichteffektgerät Stand: August 2015...
-
Seite 2: Sicherheitshinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „MovingBeam410Q“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „MovingBeam410Q“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 3 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 4: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „MovingBeam410Q“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 5: Teil 3: Funktionen/Betriebsmöglichkeiten
Teil 3: Funktionen/Betriebsmöglichkeiten: Betriebsarten und Einstellung des On-Board Menüs: Der „MovingBeam410Q“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Durch wiederholtes Drücken der MODE Taste können Sie die verschiedenen Menüpunkte (6 Stück) aufrufen. -
Seite 6: Das Menü Im Einzelnen
Das Menü im Einzelnen: 1. AUTO: Wenn das Display "AUTO" zeigt, wird das Gerät eine automatische, zuvor über dieses Menü eingestellte Show, absielen. Um eine Show einzustellen, drücken Sie "SETUP" und wählen Sie dann mit den "UP" und "DOWN" Tasten das Untermenü... - Seite 7 5. SETTINGS: In diesem Untermenü werden grundsätzliche Einstellungen verändert. Folgende Einstellungen lassen sich beeinflussen/verändern: BL time: Ermöglicht das Einstellen der Dauer, wie lange das Display nach der letzten Eingabe leuchten soll. Einstellbare Werte sind: 5 Sekunden, 10 Sekunden, 20 Sekunden, 30 Sekunden oder "On". In der Einstellung "On"...
-
Seite 8: Belegung Der Dmx Kanäle In Der Übersicht
Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 1 Kanal Modus: Kanal Wert Funktion 0-29 Programmablauf 1 30-44 Programmablauf 2 45-59 Programmablauf 3 60-74... - Seite 9 26 Kanal Modus: Kanal Wert Funktion 0-255 PAN Bewegung 0 - 540° 0-255 PAN Feineinstellung 0-255 TILT Bewegung 0 - 200° TILT Feineinstellung 0-255 PAN/TILT Geschwindigkeit von schnell nach langsam 0-255 0-129 Keine Funktion 130-192 PAN Geschwindigkeit von schnell nach langsam 193-255 PAN Geschwindigkeit von langsam nach schnell Master DImmer von 0 - 100%...
-
Seite 10: Teil 4. Fehlerbehebung
6. Reinigen Sie das Gerät regelmäßig mit einem feuchten, flusenfreien Tuch. Verwenden Sie keinen Alkohol oder Lösungsmittel. 7. Außer der Gehäusereinigung gibt es keine wartbaren Teile 8. Bestellen Sie Ersatzteile bei Ihrem Vertragshändler. Technische Daten: MovingBeam410Q MODELLBEZEICHNUNG: Produktart: LED Moving Light Typ: Motorisierte Beam Lichteffektgerät... -
Seite 11: Teil 6: Gewährleistung
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 12 MovingBeam410Q Bestellnummer: A-000000-04895 www.destilan-deutschland.de...
