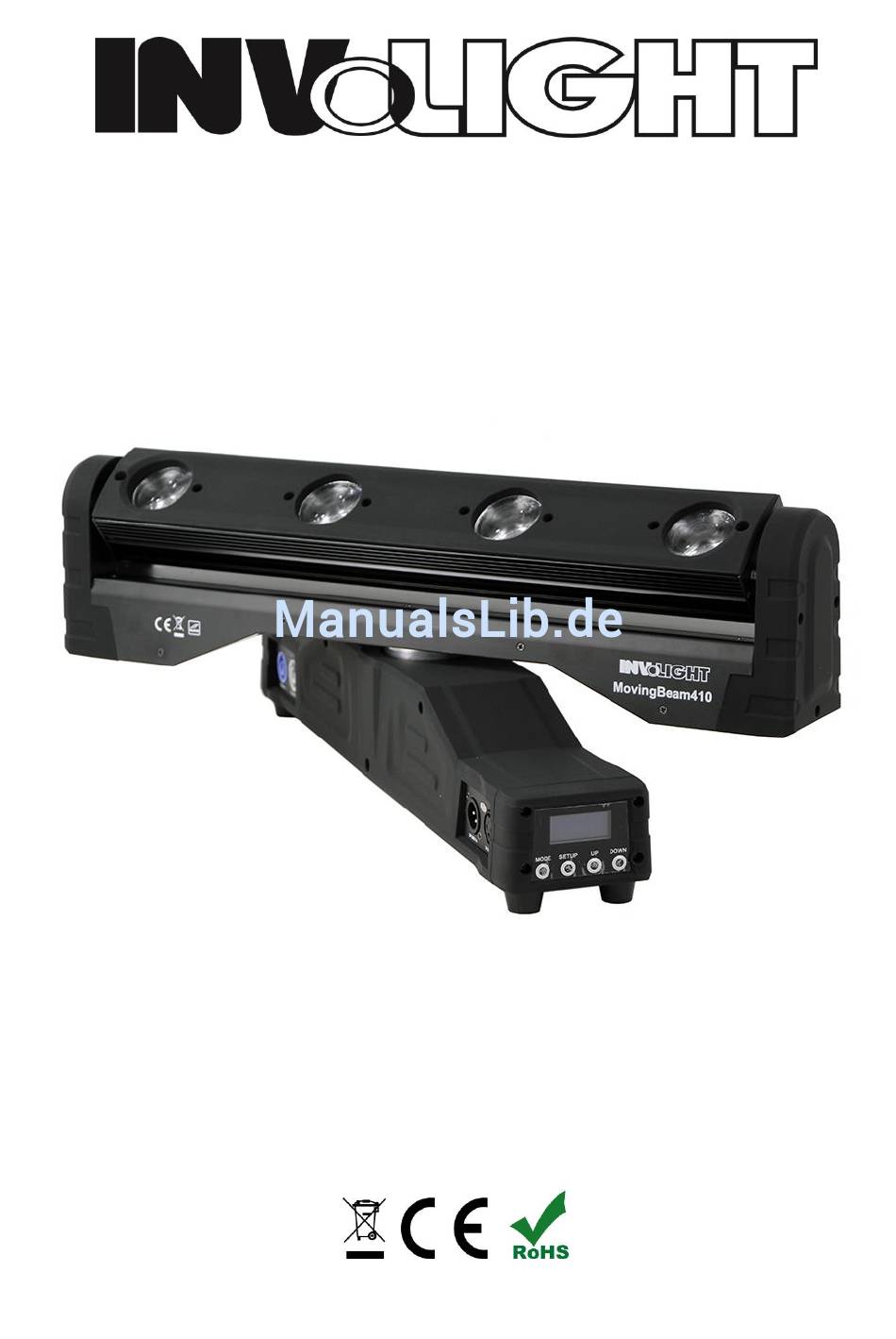

- Seite 1 Bedienungsanleitung MovingBeam410 Motorisiertes Beam-Lichteffektgerät Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TEIL 1: WARNHINWEISE: ......................2 1.1 Ü : ........2 BERSICHT ÜBER DIE EDEUTUNG DER YMBOLE UND IGNALWÖRTER 1.2 S : ......................2 ICHERHEITSHINWEISE 1.3 B : ..................4 ESTIMMUNGSGEMÄßE ERWENDUNG TEIL 2: INSTALLATION:....................... 4 TEIL 3: FUNKTIONEN / BETRIEBSMÖGLICHKEITEN: .............. 5 3.1 B : ............. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „MovingBeam410“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „MovingBeam410“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „MovingBeam410“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 3: Funktionen / Betriebsmöglichkeiten
Teil 3: Funktionen / Betriebsmöglichkeiten: 3.1 Betriebsarten und Einstellung des On-Board Menüs: Der „MovingBeam410“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. -
Seite 7: Das Menü Im Einzelnen
3.2 Das Menü im Einzelnen: 1. AUTO: Wenn das Display "AUTO" zeigt, wird das Gerät eine automatische, zuvor über dieses Menü eingestellte Show, absielen. Um eine Show einzustellen, drücken Sie "SETUP" und wählen Sie dann mit den "UP" und "DOWN" Tasten das Untermenü... - Seite 8 In diesem Untermenü werden grundsätzliche Einstellungen verändert. Folgende Einstellungen lassen sich beeinflussen/verändern: BL time: Ermöglicht das Einstellen der Dauer, wie lange das Display nach der letzten Eingabe leuchten soll. Einstellbare Werte sind: 5 Sekunden, 10 Sekunden, 20 Sekunden, 30 Sekunden oder "On". In der Einstellung "On"...
-
Seite 9: Belegung Der Dmx Kanäle In Der Übersicht
3.3 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 1 Kanal Modus: Kanal Wert Funktion 0-29 Programmablauf 1 30-44 Programmablauf 2 45-59 Programmablauf 3 60-74... -
Seite 10: Auf Werkseinstellung Zurücksetzen
LED4 von 0 - 100% Dimmen 0-255 10-19 Programmablauf 1 20-29 Programmablauf 2 30-39 Programmablauf 3 40-49 Programmablauf 4 50-69 Programmablauf 5 70-79 Programmablauf 6 80-89 Programmablauf 7 90-99 Programmablauf 8 100-109 Programmablauf 9 110-129 Musikgesteuerter Modus mit zunehmender 130-255 Mikrofonempfindlichkeit, je höher der DMX Wert Geschwindigkeit für die Programmabläufe von langsam 0-255... -
Seite 11: Teil 5: Wartung Und Technische Daten
Umgebungen können eine größere Schmutzansammlung an der Optik des Geräts verursachen. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! 5.2 Technische Daten: MovingBeam410 MODELLBEZEICHNUNG: Produktart: LED Moving Light Typ: Motorisiertes Beam-Lichteffektgerät... -
Seite 12: Teil 6: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 MovingBeam410 Bestellnummer: A-000000-04894 www.destilan-deutschland.de...
