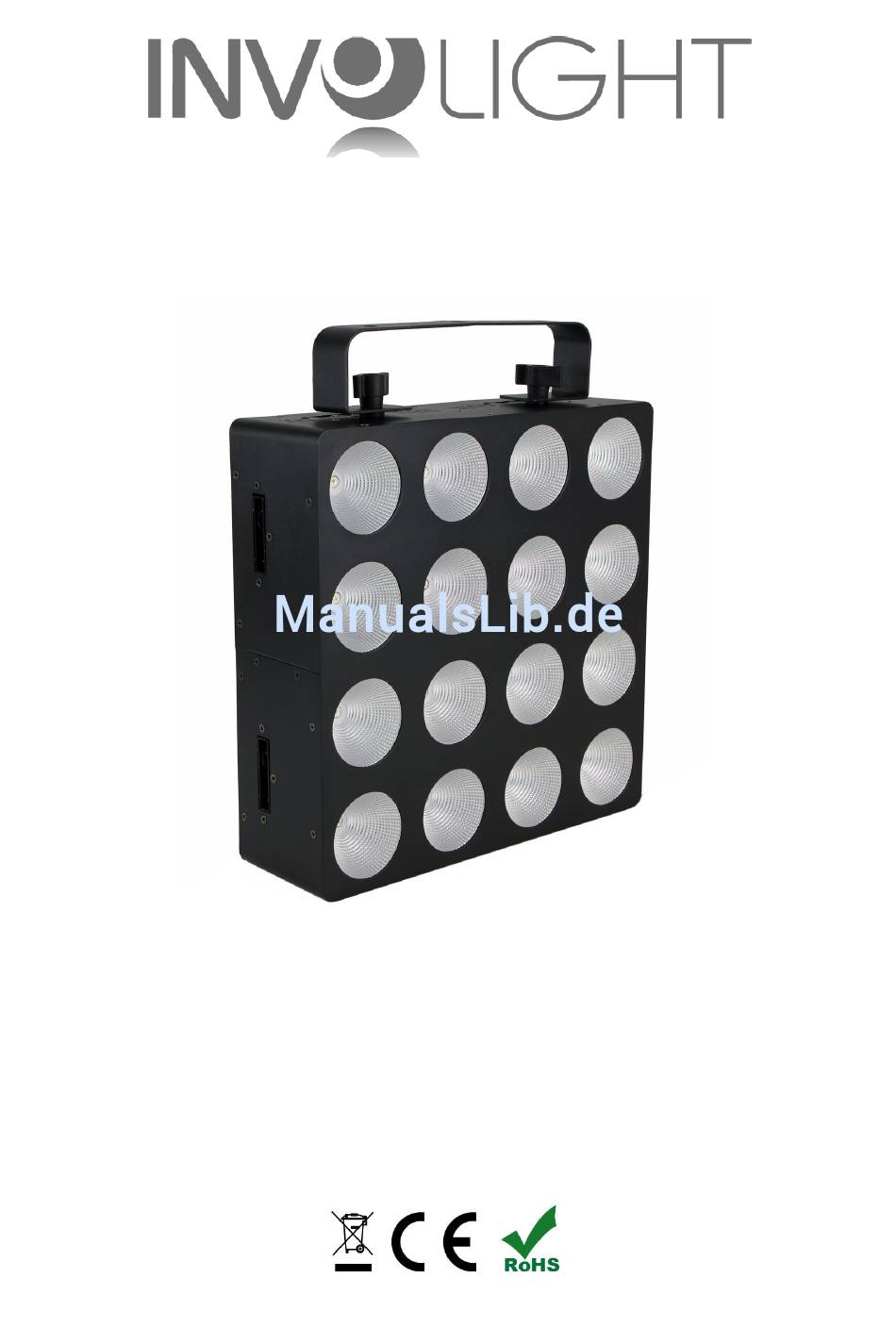

- Seite 1 Bedienungsanleitung MATRIX449 L EDCOBMatrixBlinder 16 x 9W RGB COB 3-in-1 LED's Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „MATRIX 449“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Clusters. Damit Ihnen Ihr „MATRIX 449“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Der INVOLIGHT „Matrix449“ ist ein DMX-512-steuerbarer multifunktioneller Audience-Blinder. Der INVOLIGHT „Matrix449“ lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX- 512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 240 VAC / 50Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in... -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: Rückseite: 1. DMX-EINGANG: Männliche, 3-polige XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts. 2. DMX-AUSGANG: Weibliche, 3-polige XLR-Buchse zum Weiterleiten des DMX-Steuersignals. 3. LCD-DISPLAY: Das vierstellige LCD-Display zeigt die Betriebsart und weitere Systeminformationen an. Taste MODE: Auswählen der verschiedenen Betriebsarten. Taste ENTER: Bestätigen von Programmauswahl und Wertänderungen. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
3.2 Betriebsarten und Einstellung des On-Board Menüs: Die „MATRIX 449“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können folgende Modi und Funktionen einstellen: 1. - Seite 8 32 - 39 Blau 40 - 47 Lila 48 - 55 Weiß 56 - 63 Programm 1 64 - 71 Programm 2 72 - 79 Programm 3 80 - 87 Programm 4 88 - 95 Programm 5 96 - 103 Programm 6 104 - 111 Programm 7...
- Seite 9 0 – 255 Grün 4 von 0 – 100% dimmen 0 – 255 Blau 4 von 0 – 100% dimmen 24-Kanal Modus (24 CH): Kanal Wert Funktion 0 – 255 Rot 1 von 0 – 100% dimmen 0 – 255 Grün 1 von 0 –...
-
Seite 10: Verbindungeninderbetriebsart„Dmx
0 – 255 Grün 10 von 0 – 100% dimmen 0 – 255 Blau 10 von 0 – 100% dimmen 0 – 255 Rot 11 von 0 – 100% dimmen 0 – 255 Grün 11 von 0 – 100% dimmen 0 –... -
Seite 11: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „Matrix449“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „Matrix449“vomControllerundrufenSiedasvorprogrammierteProgrammauf. HINWEIS! Mögliche Störungen bei der Datenübertragung. -
Seite 12: Teil 5: Wartung
4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: MODELLBEZEICHNUNG MATRIX449 Produktart: LED COB Matrix Blinder Farbspektrum: LED Anzahl:... -
Seite 13: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 14 MATRIX449 Bestellnummer: A-000000-01648 www.destilan-deutschland.de...
