Montage - Danfoss DSA1 MINI Einbauanleitung Und Betriebsanleitung

Danfoss District Energy

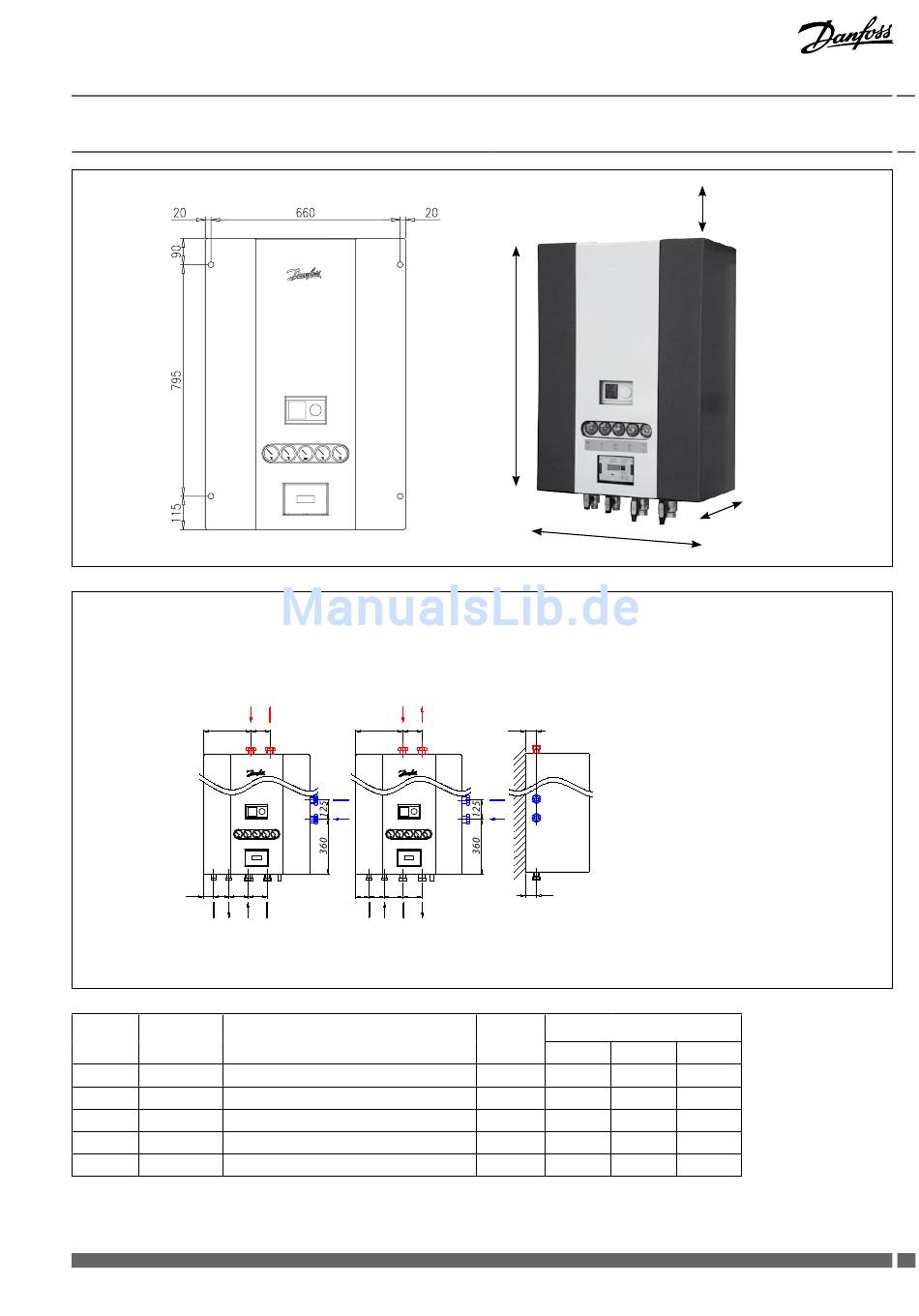

6.0 Montage

Anschlussoptionen
Primär und sekundär
Anschlüsse für 16/30/42/60 kW
312
68 100127 125
A B C D
Leistung
Modell Anschlussweite prim./sek.
in kW
16 DSA 1 MINI G1" PN16 (25) / Rp 1" PN6
30 DSA 1 MINI G1" PN16 (25) / Rp 1" PN6
42 DSA 1 MINI G1" PN16 (25) / Rp 1" PN6
60 DSA 1 MINI G1" PN16 (25) / Rp 11/2" PN6
75 DSA 1 MINI G1" PN16 (25) / Rp 11/2" PN6
Die Übergabestationen verfügen über Schweißmuffen auf der Primärseite.
Danfoss District Energy
DSA 1 MINI - Montage
Anschlüsse für 75 kW
C D C D
125 312 125
D
C
88100124 125
B A C D
H
B
70
D
C
70
Abmessungen in mm
Gewicht
in kg
H
50 1000
51 1000
52 1000
53 1000
55 1000
VM.HE.B2.03
Empfehlung für 50 cm
T
STANDARDPRODUKT
A Vorlauf, Primärseite
B Rücklauf, Primärseite
C Rücklauf, Sekundärseite
D Vorlauf, Sekundärseite
Option 1:
C Rücklauf, Sekundärseite
D Vorlauf, Sekundärseite
Option 2:
C Rücklauf, Sekundärseite
D Vorlauf, Sekundärseite
Anschlüsse: Toleranzen ± 2 mm
B T
700 420
700 420
700 420
700 420
700 420
DEN-SMT/PL
7 7
